Quạt làm mát tủ điện

Quạt làm mát tủ điện AC 220V, DC 12V và 24V tại POTECH

Quạt làm mát tủ điện, còn gọi là quạt tản nhiệt tủ điện, giúp tạo luồng khí qua khu vực phát nhiệt của bộ nguồn, biến tần và thiết bị điều khiển. Danh mục tại POTECH gồm các mẫu quạt MEAN WELL khung 80 mm và 120 mm, sử dụng nguồn AC 220V hoặc DC 12V, 24V.

Khi chọn quạt mới hoặc thay quạt cũ, cần đối chiếu cả điện áp, kích thước lắp và yêu cầu thông gió. Các sản phẩm dưới đây là quạt hướng trục; hãy kiểm tra riêng phụ kiện lưới bảo vệ, bộ lọc và khung lắp cần dùng cho tủ.

So sánh các mẫu quạt làm mát tủ điện

Thông số theo các trang sản phẩm POTECH. Hai mẫu AC dùng giá trị ở 50 Hz; quạt DC dùng giá trị danh định. Lưu lượng thực tế khi lắp vào tủ phụ thuộc cửa thông gió, bộ lọc và trở lực đường khí. Xem từng sản phẩm để kiểm tra đầy đủ áp suất tĩnh, công suất, dải điện áp và điều kiện vận hành.

Chọn quạt tủ điện theo nguồn cấp và vị trí lắp

Quạt tủ điện 220V AC

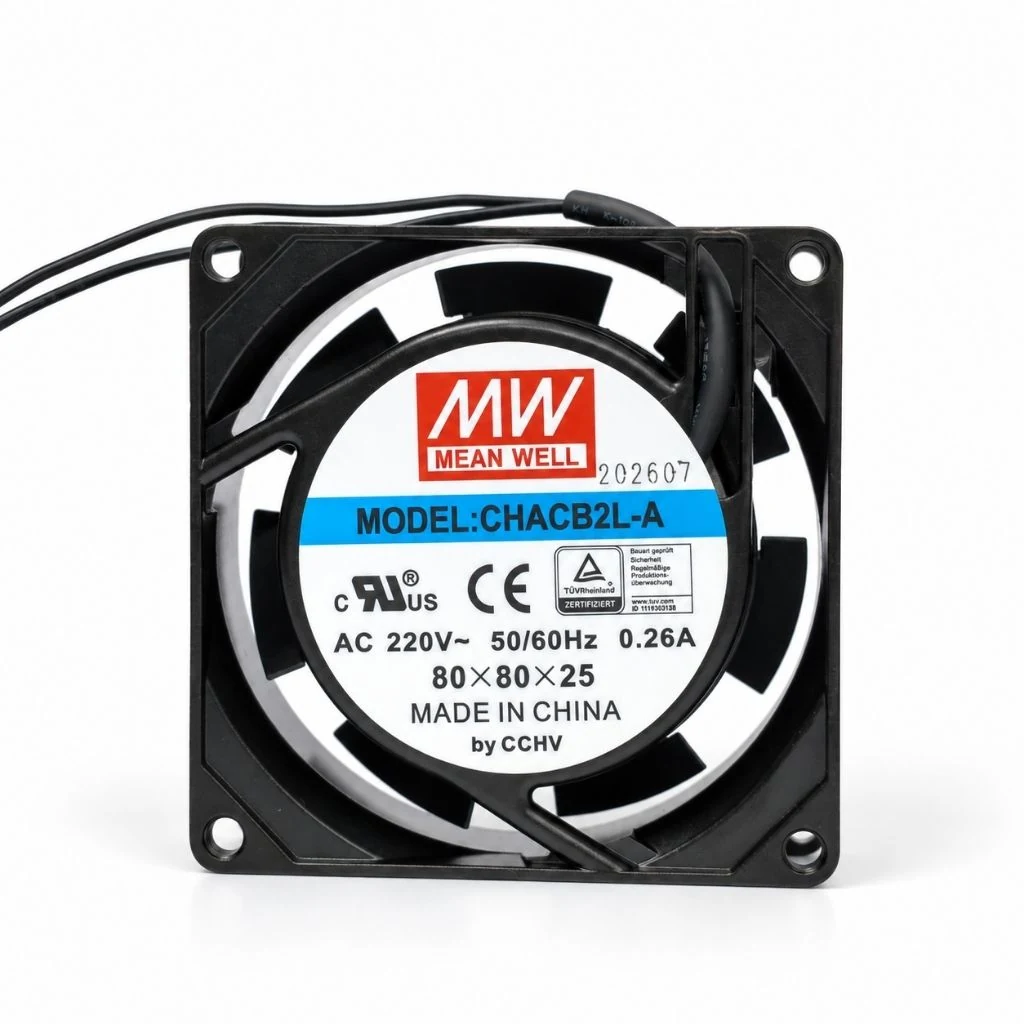

Phù hợp khi hệ thống có nguồn 220 VAC tương thích. CHACB2L-A có khung 80 × 80 × 25 mm cho vị trí lắp nhỏ; CHACB2H-B có khung 120 × 120 × 38 mm và lưu lượng danh định cao hơn trong hai mẫu AC đang có. Cần đối chiếu cả tần số nguồn và không gian phía sau quạt.

Quạt tủ điện 12V và 24V DC

CHA8012BX-25B sử dụng nguồn 12 VDC, còn CHA8024BL-38B sử dụng nguồn 24 VDC. Cả hai có mặt khung 80 × 80 mm nhưng khác độ dày và thông số gió. Mẫu 24V trong bảng có lưu lượng cao hơn, đồng thời độ ồn cũng cao hơn; lựa chọn cần phù hợp yêu cầu của vị trí vận hành.

Không thay quạt 12V bằng quạt 24V chỉ vì vừa lỗ lắp. Nguồn cấp, cực tính, đầu nối và thông số làm mát phải tương thích với model được chọn.

Những thông số cần kiểm tra trước khi mua

• Kích thước: đo chiều rộng, chiều cao, độ dày, tâm lỗ bắt vít và khoảng trống cho dây dẫn.
• Lưu lượng và áp suất tĩnh: tủ có bộ lọc hoặc đường khí hẹp cần đối chiếu khả năng làm việc của quạt khi có trở lực, không chỉ so sánh CFM.
• Tải nhiệt: dùng công suất tổn hao của thiết bị để đánh giá nhu cầu thông gió; không lấy toàn bộ công suất tải làm nhiệt phát ra trong tủ.
• Môi trường: xét nhiệt độ xung quanh, bụi, độ ẩm và yêu cầu bảo vệ của vỏ tủ.
• Độ ồn: cân nhắc đặc biệt khi tủ đặt gần khu vực làm việc thường xuyên.

Quạt thông gió trao đổi khí với môi trường nên không thể làm mát tủ xuống dưới nhiệt độ không khí cấp vào. Theo hướng dẫn làm mát bằng không khí môi trường của Rittal, cần xét độ sạch của không khí và chênh lệch nhiệt độ khi chọn giải pháp này.

Lắp đặt và bảo trì quạt làm mát tủ điện

Bố trí cửa hút và cửa thoát để luồng khí đi qua khu vực phát nhiệt, tránh đi tắt. Kiểm tra chiều gió theo ký hiệu hoặc tài liệu của quạt. Nếu dùng bộ lọc, cần tính đến trở lực và vệ sinh theo mức bụi thực tế.

Ngắt nguồn trước khi lắp hoặc vệ sinh; cố định khung chắc, tránh để dây chạm cánh và dùng lưới bảo vệ phù hợp. Sau khi lắp, kiểm tra nhiệt độ trong tủ, độ rung và tiếng ồn khi hệ thống vận hành. Phần đấu nối điện áp lưới cần người có chuyên môn thực hiện.

Câu hỏi thường gặp

Quạt 80 mm và 120 mm có thay thế cho nhau được không?

Không thay trực tiếp nếu vị trí lắp khác nhau. Ngoài kích thước mặt khung, cần kiểm tra độ dày, tâm lỗ, điện áp và thông số gió trước khi chọn mẫu thay thế.

Tại sao quạt chạy nhưng tủ điện vẫn nóng?

Có thể do lọc bụi bẩn, cửa khí bị cản, luồng khí không đi qua vùng phát nhiệt hoặc tải nhiệt vượt khả năng thông gió. Cần kiểm tra cả nhiệt độ môi trường và bố trí bên trong tủ trước khi đổi quạt.

Giá quạt làm mát tủ điện phụ thuộc vào yếu tố nào?

Giá phụ thuộc model, điện áp, kích thước và số lượng đặt. Xem giá trên từng trang sản phẩm hoặc gửi mã quạt cùng số lượng để POTECH báo giá phù hợp.

Tư vấn chọn quạt làm mát tủ điện tại POTECH

Để đối chiếu nhanh, hãy gửi ảnh tem quạt cũ, điện áp nguồn, kích thước vị trí lắp và số lượng cần mua. Với tủ mới, bổ sung thông tin thiết bị phát nhiệt, nhiệt độ môi trường và yêu cầu lọc bụi. POTECH hỗ trợ đối chiếu các mẫu trong danh mục theo nhu cầu sử dụng.
