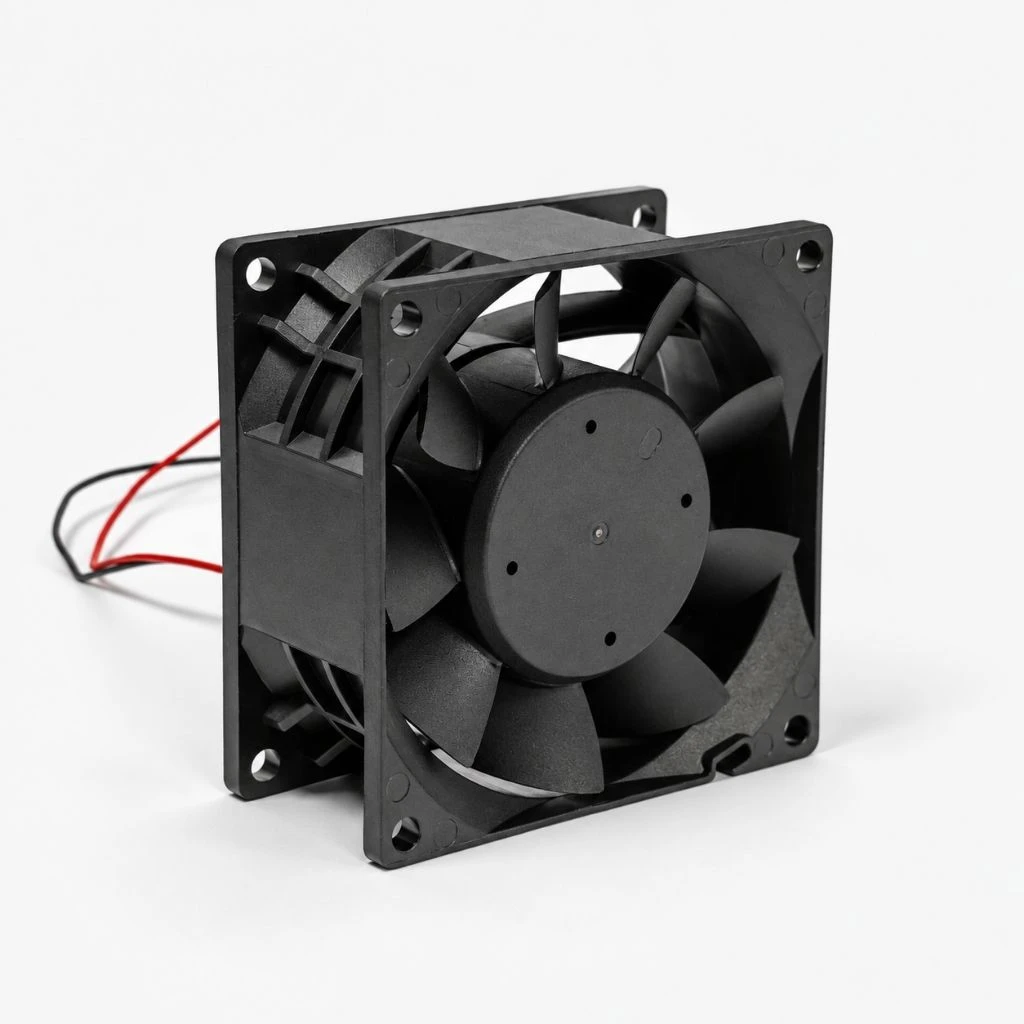

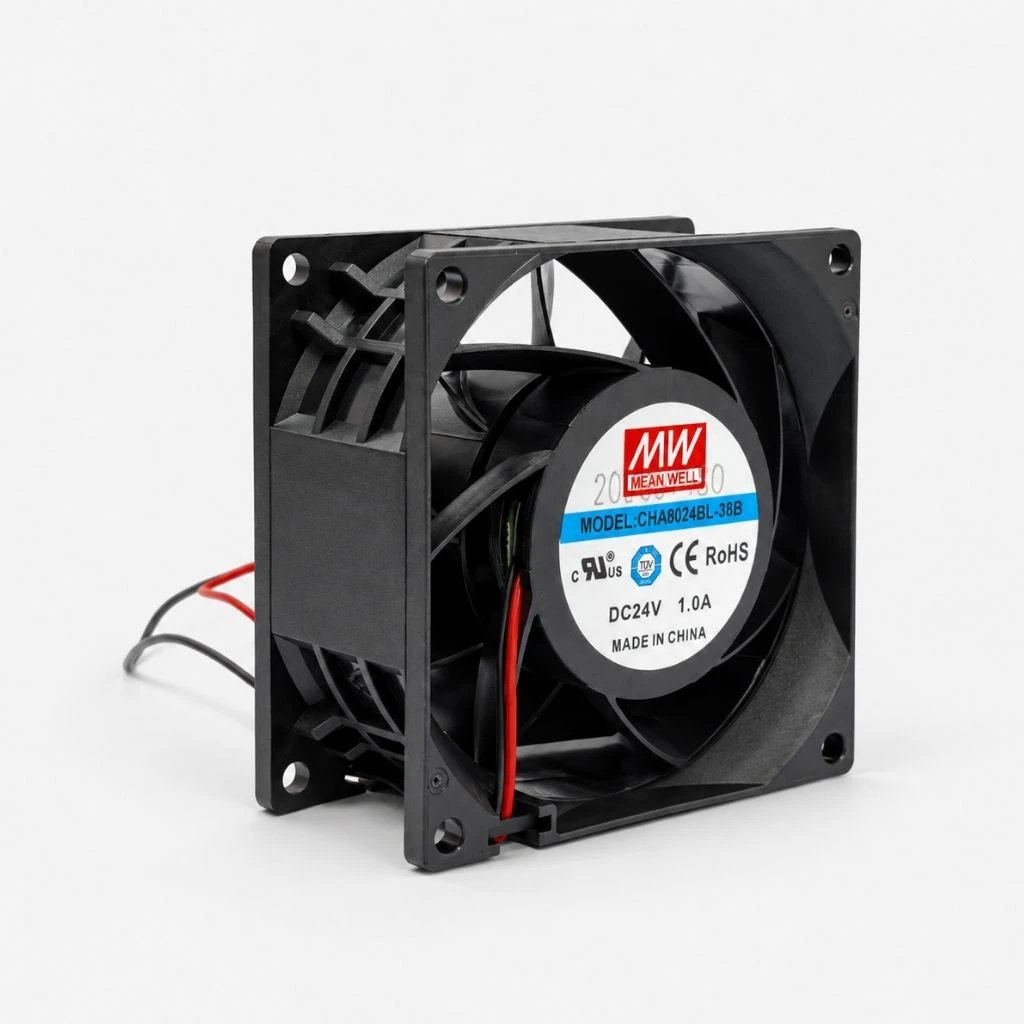

Quạt làm mát DC 24V MEAN WELL CHA8024BL-38B 80x80x38mm, 106,6 CFM, bạc đạn kép
Quạt sức gió mạnh cho tủ điện công nghiệp: motor 7.500 rpm, lưu lượng 106,6 CFM (khoảng 181 m³/h), áp suất tĩnh 34,68 mmH2O đủ ép gió qua lưới lọc bụi. Gấp khoảng 2,7 lần lưu lượng của quạt 80x80x25 mm thông thường.
Điện áp 24 V DC, dải làm việc 13 đến 26,4 V. Công suất 17,28 W. Độ ồn 60,1 dB-A. Kích thước 80 x 80 x 38 mm.
Bạc đạn kép, tuổi thọ L10 trên 70.000 giờ ở 40°C. Motor DC không chổi than một pha 4 cực. Có bảo vệ đấu ngược cực và tự khởi động lại. Chứng nhận UL, TUV, CE, đạt RoHS và REACH. Bảo hành 12 tháng.
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
8 × 8 × 3.8 cm
1. Quạt làm mát DC 24V MEAN WELL CHA8024BL-38B dùng cho việc gì
Khi tủ điện của bạn nhồi nhiều bộ nguồn, biến tần hoặc driver LED công suất lớn, nhiệt sinh ra trong tủ không tự thoát được bằng đối lưu tự nhiên. Nhiệt độ trong tủ tăng thêm 10°C thì tuổi thọ linh kiện điện tử bên trong giảm khoảng một nửa, và đây là nguyên nhân hỏng thầm lặng của rất nhiều tủ điều khiển ngoài trời. Quạt làm mát là cách rẻ nhất để giữ nhiệt độ trong tủ nằm trong dải thiết kế của thiết bị.
CHA8024BL-38B là quạt hướng trục một chiều 24 V thuộc dòng CH Series của MEAN WELL, ra mắt tháng 8 năm 2025 dưới nhãn PowerNex. Đây là bản khung 80 mm dày 38 mm, tức là bản dày chứ không phải bản 25 mm thông dụng.
Điểm mạnh nhất của model này là sức gió. Motor quay 7.500 rpm, gấp khoảng 2,3 lần tốc độ 3.200 rpm của một quạt 80 mm thông thường, đẩy ra 106,6 CFM tương đương khoảng 181 m³/h. Quan trọng hơn con số lưu lượng là áp suất tĩnh 34,68 mmH2O, tức khoảng 340 Pa. Đây mới là thông số quyết định trong tủ điện công nghiệp: tủ kín luôn có lưới lọc bụi, gioăng kín và các thiết bị chắn đường gió, nên quạt phải đủ áp để ép luồng khí đi xuyên qua. Quạt lưu lượng cao mà áp suất tĩnh thấp sẽ đứng yên thổi vào lưới lọc mà không đưa được khí nóng ra ngoài tủ.
So sánh nhanh để bạn hình dung: một quạt 80 x 80 x 25 mm phổ thông cho khoảng 37 đến 40 CFM và áp suất tĩnh dưới 5 mmH2O. CHA8024BL-38B cho gấp khoảng 2,7 lần lưu lượng và gấp nhiều lần áp suất, nhờ khung dày 38 mm cho cánh sâu hơn và motor quay nhanh hơn. Một con quạt này làm được việc của hai đến ba con quạt mỏng.
POTECH nhập model này để đi kèm các tủ nguồn và tủ điều khiển chiếu sáng công nghiệp, nơi khách đã quen dùng nguồn MEAN WELL và muốn giữ cùng một hệ chứng nhận.
2. Thông số kỹ thuật chi tiết
| Model | CHA8024BL-38B |
| Thương hiệu | MEAN WELL, dòng CH Series (nhãn PowerNex) |
| Kiểu quạt | Hướng trục, DC không chổi than, một pha 4 cực |
| Kích thước | 80 x 80 x 38 mm |
| Điện áp danh định | 24 V DC |
| Dải điện áp làm việc | 13 V đến 26,4 V DC |
| Điện áp khởi động | 13 V DC ở 25°C |
| Dòng làm việc | 0,72 A, tối đa 0,94 A |
| Dòng ghi trên tem | 1,0 A |
| Công suất | 17,28 W, tối đa 22,56 W |
| Tốc độ | 7.500 rpm ±10% |
| Lưu lượng gió | 106,6 CFM, tối thiểu 95,94 CFM (khoảng 181 m³/h) |
| Áp suất tĩnh | 34,68 mmH2O, tối thiểu 28,09 mmH2O (khoảng 340 Pa) |
| Độ ồn | 60,1 dB-A, tối đa 64,1 dB-A, đo theo ISO 10302 cách cửa hút 1 m |
| Hệ bạc đạn | Bạc đạn kép (dual ball bearing) |
| Tuổi thọ | L10 trên 70.000 giờ chạy liên tục ở 40°C |
| Nhiệt độ làm việc | -10°C đến 70°C, độ ẩm 5% đến 90% RH |
| Nhiệt độ lưu kho | -40°C đến 70°C, độ ẩm 5% đến 95% RH |
| Cấp cách điện | Class A |
| Điện trở cách điện | Tối thiểu 10 MΩ ở 500 V DC |
| Độ bền cách điện | 500 V AC, 60 Hz, 1 phút, dòng rò tối đa 5 mA |
| Dây ra | 2 sợi, đỏ và đen, không có dây tín hiệu tốc độ |
| Bảo vệ | Chống đấu ngược cực, tự khởi động lại |
| Chống ẩm | Bo mạch phủ sơn tam chống, pad hàn chấm keo |
| Xuất xứ | Made in China |
| Chứng nhận | UL, TUV, CE, đạt RoHS và REACH |
| Bảo hành | 12 tháng |
3. Cấu tạo và công nghệ
- Motor 7.500 rpm cho sức gió lớn: đây là lý do chính để chọn model này. Kết hợp tốc độ cao với khung dày 38 mm, quạt vừa đạt lưu lượng 106,6 CFM vừa giữ được áp suất tĩnh 34,68 mmH2O để thắng sức cản của lưới lọc trong tủ kín.
- Bạc đạn kép: hai vòng bi thay cho bạc trượt, chịu được tư thế lắp nằm ngang lẫn thẳng đứng và không bị khô dầu sớm như bạc trượt. Bạc đạn cũng là điều kiện bắt buộc để motor chạy ổn định ở 7.500 rpm trong thời gian dài. Đây là lý do quạt đạt L10 trên 70.000 giờ ở 40°C, tương đương gần 8 năm chạy liên tục.
- Motor DC không chổi than một pha 4 cực: không có chổi than nên không có bụi carbon và không cần thay thế theo chu kỳ, phù hợp tủ điện đóng kín.
- Bo mạch phủ sơn tam chống, pad hàn chấm keo: lớp bảo vệ chống ẩm và bụi mịn cho mạch điều khiển, hữu ích ở nhà xưởng Việt Nam có độ ẩm cao quanh năm.
- Bảo vệ đấu ngược cực: đấu nhầm dây dương và dây âm không làm cháy quạt. Với dàn quạt nhiều con lắp trong tủ chật, đây là tính năng tiết kiệm thời gian sửa sai.
- Tự khởi động lại: quạt tự quay lại sau khi mất nguồn hoặc sau khi cánh bị chặn tạm thời rồi được giải phóng.
- Dải làm việc rộng 13 đến 26,4 V: chạy được cả khi nguồn 24 V trong tủ sụt áp. Lưu ý hiệu năng 106,6 CFM chỉ được nhà máy công bố ở 24 V, cấp điện áp thấp hơn thì lưu lượng giảm theo.
4. Ứng dụng phù hợp
- Tủ điện và tủ điều khiển công nghiệp kín có lưới lọc bụi, nơi cần áp suất tĩnh cao để ép gió qua lưới
- Tủ nguồn tập trung chứa nhiều bộ nguồn hoặc driver LED công suất lớn
- Tủ viễn thông, tủ server nhỏ, tủ thiết bị đặt ngoài trời phơi nắng
- Máy tự động hoá, tủ biến tần, tủ điều khiển dây chuyền sản xuất
- Làm mát cưỡng bức cho khối tản nhiệt của thiết bị công suất lớn
Không phù hợp với: không gian yêu cầu yên tĩnh. Sức gió lớn luôn đi kèm tiếng ồn, độ ồn 60,1 dB-A tương đương tiếng nói chuyện bình thường ở cự ly gần. Cũng không dùng được trong môi trường ăn mòn có H2S, SO2, NO2, Cl2 hoặc hơi dung môi, theo đúng khuyến cáo của nhà máy. Xưởng anode hoá nhôm, xưởng mạ và khu xử lý nước thải phải chọn loại quạt chuyên dụng khác.
5. Lắp đặt và lưu ý kỹ thuật
Kiểm tra chiều sâu hốc trước khi đặt hàng. Model này dày 38 mm, không lắp vừa hốc quạt tiêu chuẩn 80 x 80 x 25 mm. Đây là nhầm lẫn phổ biến nhất khi đặt quạt 80 mm, hãy đo lại hốc tủ trước khi chốt số lượng.
Đấu song song nhiều quạt phải gắn tụ ngoài lớn hơn 4,7 µF. Nhà máy ghi rõ điều này trong tài liệu an toàn: khi nhiều quạt dùng chung một nguồn, dòng khởi động đồng thời làm nguồn dao động và gây lỗi. Với dàn 4 quạt trở lên trong một tủ, hãy tính luôn tụ vào bản vẽ.
Đúng chiều gió và đúng cực tính. Trên vỏ quạt có mũi tên chỉ chiều gió và chiều quay. Bố trí một quạt hút vào phía dưới và một quạt thổi ra phía trên tủ cho hiệu quả tốt hơn nhiều so với đặt hai quạt cùng chiều. Dây ra chỉ có hai sợi đỏ và đen, đỏ là cực dương.
Lắp chắc, tránh cộng hưởng. Với motor 7.500 rpm thì việc bắt ốc chắc quan trọng hơn hẳn so với quạt chậm. Bắt lỏng hoặc lắp lệch làm quạt rung và ồn hơn nhiều so với con số 60,1 dB-A trong phòng đo. Nên dùng đệm cao su chống rung ở bốn góc. Lắp lưới bảo vệ ở phía người vận hành có thể chạm tới.
Lưu kho. Quạt để kho quá 6 tháng nên chạy thử trước khi lắp, theo khuyến cáo của nhà sản xuất. Không lưu ở nơi ẩm cao.
Bảo hành 12 tháng. Giữ lại hoá đơn hoặc phiếu giao hàng để đối chiếu khi cần. Lưu ý bảo hành không áp dụng cho trường hợp dùng sai điện áp, lắp trong môi trường ăn mòn, hoặc cánh quạt bị vật lạ làm gãy.

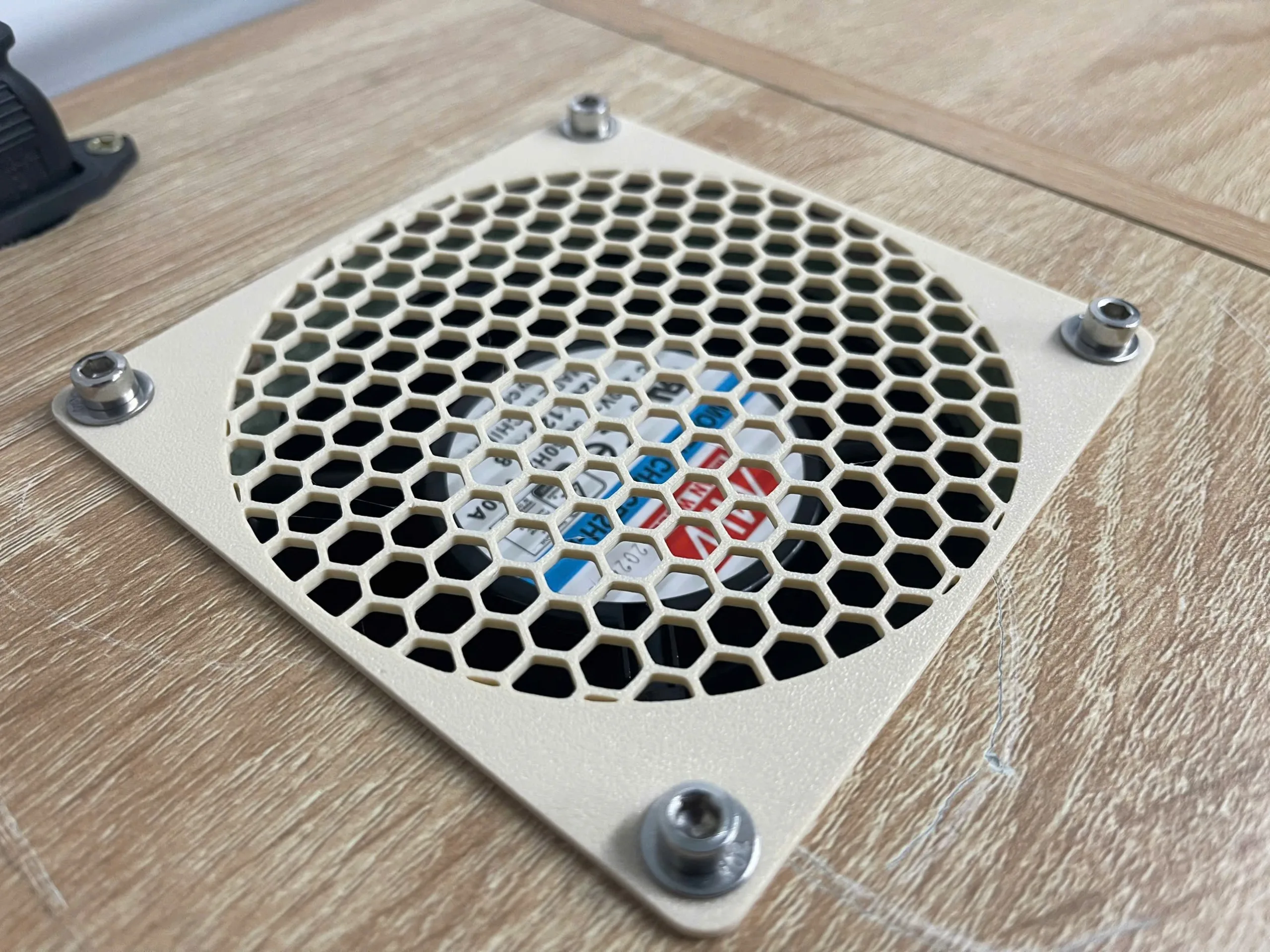

Hình ảnh lắp đặt thực tế quạt Mean Well
Ảnh minh họa cách lắp quạt Mean Well phía sau lưới bảo vệ, cố định bằng bốn vị trí bắt vít. Đây là hình tham khảo cách lắp đặt cho dòng quạt; bạn cần chọn kích thước lưới và vị trí lỗ vít phù hợp với model sử dụng.
6. Liên hệ và báo giá
POTECH cung cấp quạt làm mát MEAN WELL cùng các linh kiện tủ điện khác. Nếu bạn chưa chắc cần bao nhiêu quạt cho tủ của mình, gửi kích thước tủ, tổng công suất tổn hao bên trong và nhiệt độ môi trường, đội kỹ thuật POTECH sẽ tính lưu lượng gió cần thiết và đề xuất số lượng cùng vị trí đặt quạt.
Xem thêm các linh kiện cùng nhóm tại chuyên mục Linh kiện và phụ kiện đèn LED, hoặc tham khảo dòng LED Driver nếu bạn đang lắp đặt tủ nguồn chiếu sáng.
Nguồn datasheet
Toàn bộ thông số trong bảng trên lấy từ datasheet chính hãng CHA8024BL-38B rev R405E. Bản in datasheet, chứng chỉ UL, TUV, CE và file 3D của model này POTECH có sẵn, bạn liên hệ POTECH để nhận qua email.
