Ốc siết cáp nhựa hệ M, PG – Đầu siết cáp cho hộp điện
Ốc siết cáp nhựa PA66, cấp bảo vệ IP68, dùng cố định và làm kín vị trí luồn dây vào hộp điện, tủ điện, đèn LED và vỏ thiết bị. Có hai hệ ren M và PG; chọn cỡ theo ren lắp và đường kính ngoài dây cáp.
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
–
Ốc siết cáp nhựa hệ M và PG
Ốc siết cáp nhựa dùng để cố định dây cáp tại vị trí đi xuyên qua thành hộp điện, tủ điện hoặc vỏ thiết bị. Cụm đai siết và gioăng ôm sát vỏ dây, giúp hạn chế tuột cáp, giảm bụi và nước xâm nhập tại điểm luồn dây.
Sản phẩm có hai hệ ren M (Metric) và PG. Chọn đúng hệ ren, kích thước lỗ lắp và đường kính ngoài dây cáp trước khi đặt hàng.
Thông số sản phẩm
| Chất liệu thân | Nhựa PA66 |
|---|---|
| Cấp bảo vệ | IP68 |
| Hệ ren | M (Metric) và PG |

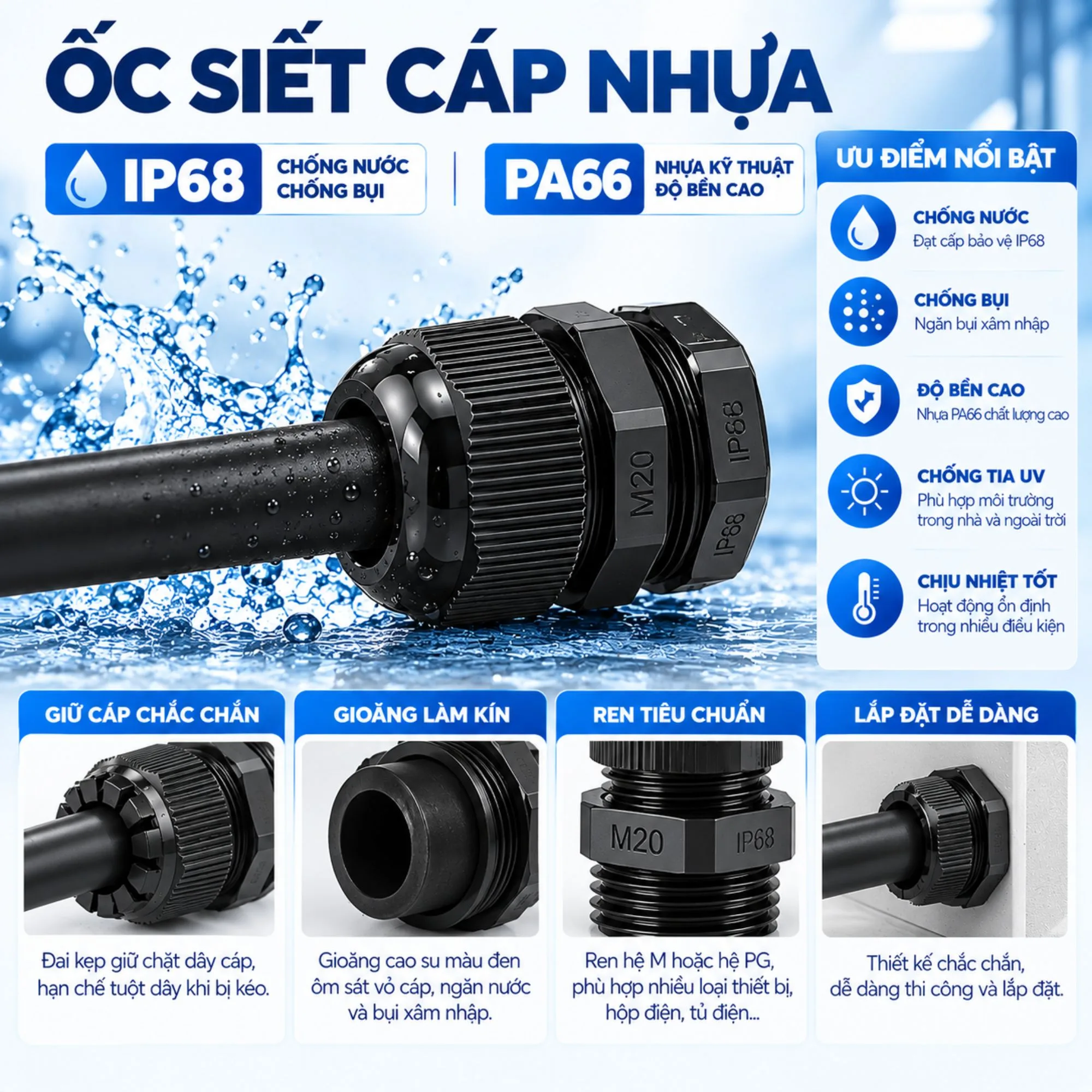

Đặc điểm và cấu tạo
- Thân bằng nhựa kỹ thuật PA66, kết hợp gioăng làm kín và cụm kẹp giữ cáp.
- Đai ốc siết tạo lực ép lên cụm kẹp và gioăng làm kín.
- Đai kẹp giữ dây cáp, hạn chế dịch chuyển khi bị kéo.
- Thân ren và đai ốc khóa giúp cố định phụ kiện vào thành hộp.
- Thiết kế tháo lắp thuận tiện, phù hợp các vị trí đưa cáp vào thiết bị.

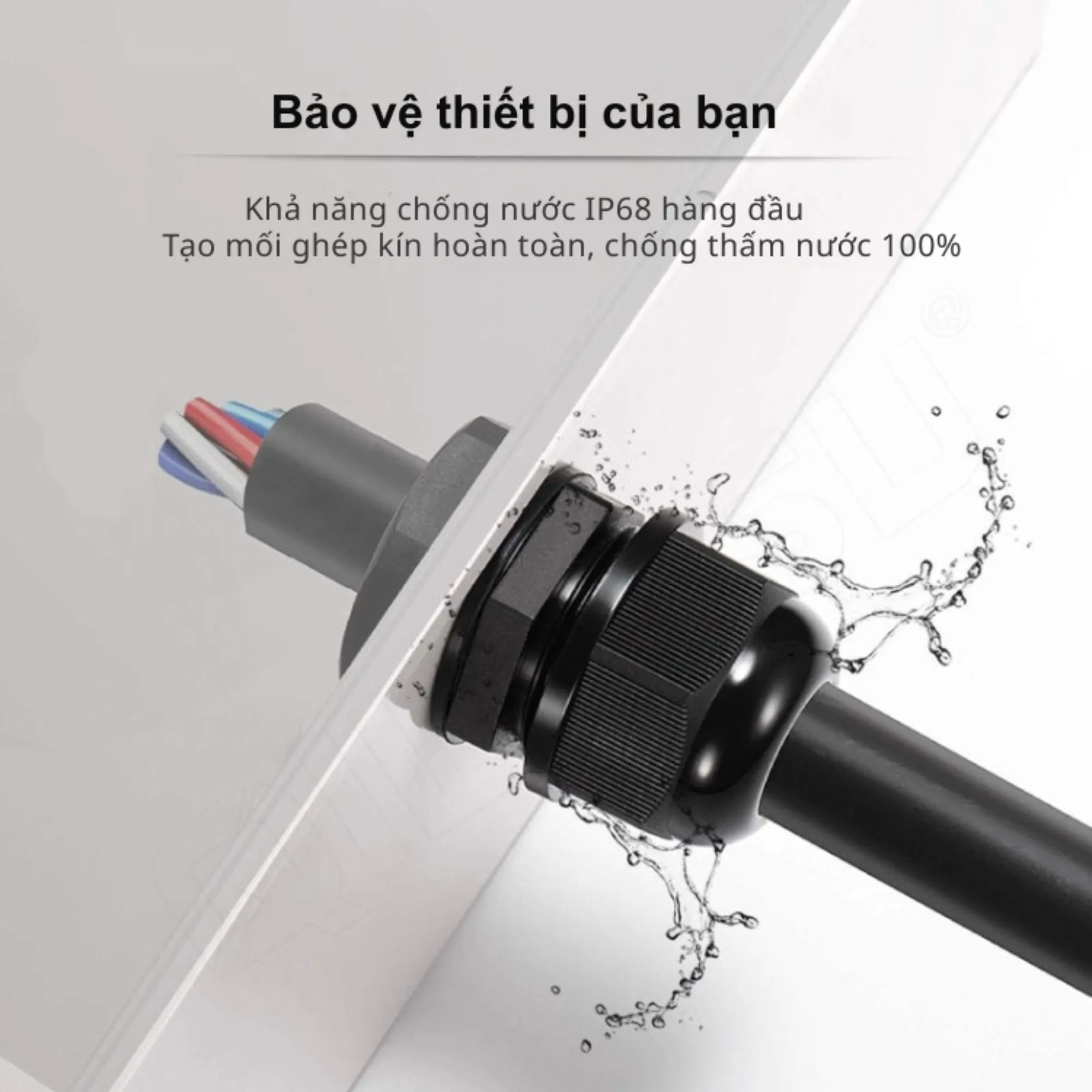

Ốc siết cáp có cấp bảo vệ IP68, giúp chống bụi và chống nước tại vị trí luồn cáp khi lắp đúng kỹ thuật. Chọn dây đúng phạm vi kẹp, lắp đầy đủ gioăng và siết đúng để bảo đảm độ kín.

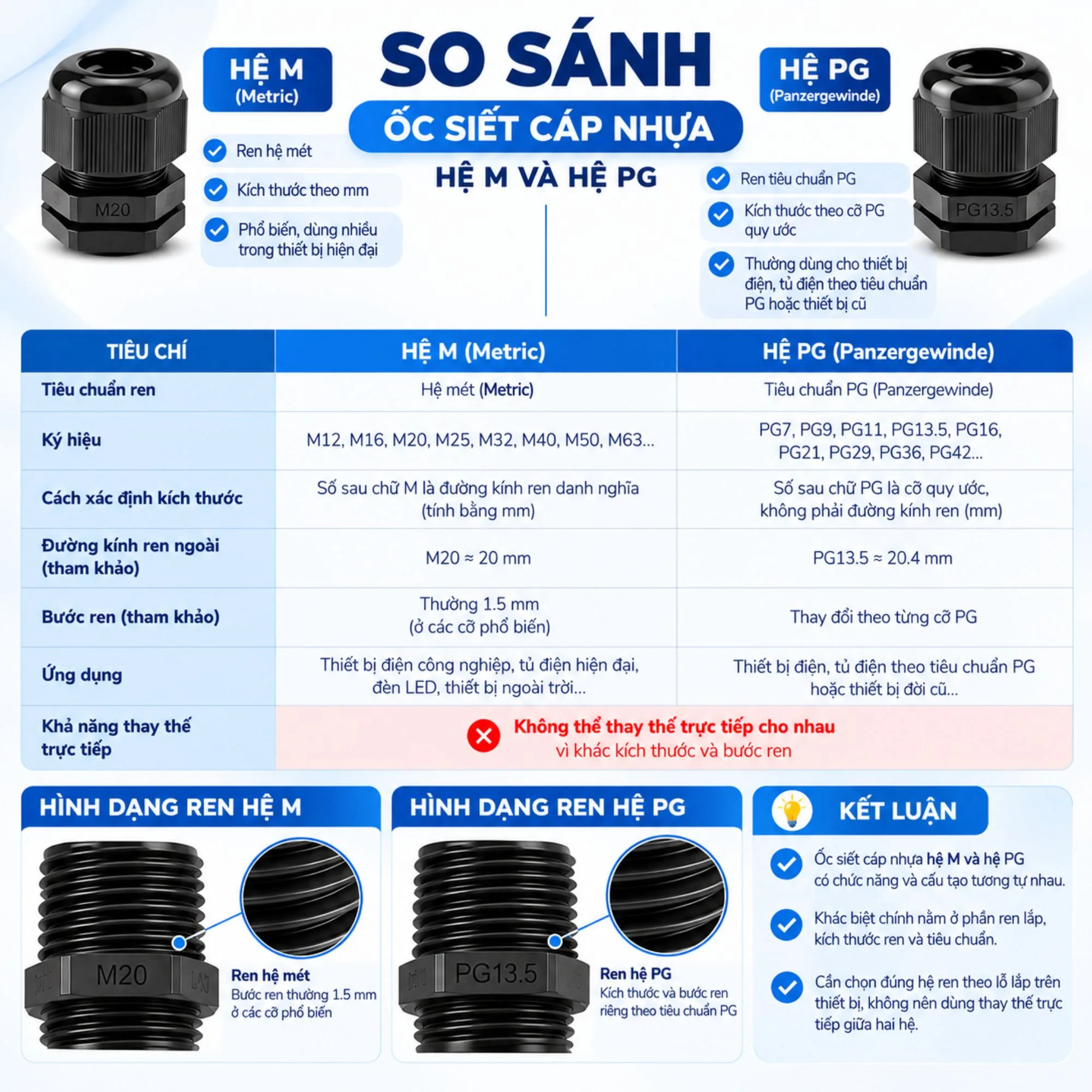

Phân biệt ốc siết cáp hệ M và hệ PG
| Tiêu chí | Hệ M | Hệ PG |
|---|---|---|
| Hệ ren | Ren hệ mét (Metric) | Ren PG |
| Cỡ tham khảo | M12, M16, M20, M25, M32, M40, M50, M63 | PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48 |
| Cách đọc ký hiệu | Số sau M biểu thị đường kính ren danh nghĩa tính bằng mm | Số sau PG là cỡ quy ước, không phải đường kính ren tính bằng mm |
| Lựa chọn | Dùng cho lỗ lắp tương thích ren M | Dùng cho lỗ lắp tương thích ren PG |
Không thay thế trực tiếp ren M bằng ren PG. Hai hệ có quy cách ren khác nhau; phạm vi kẹp dây gần nhau không đồng nghĩa ren lắp tương thích.

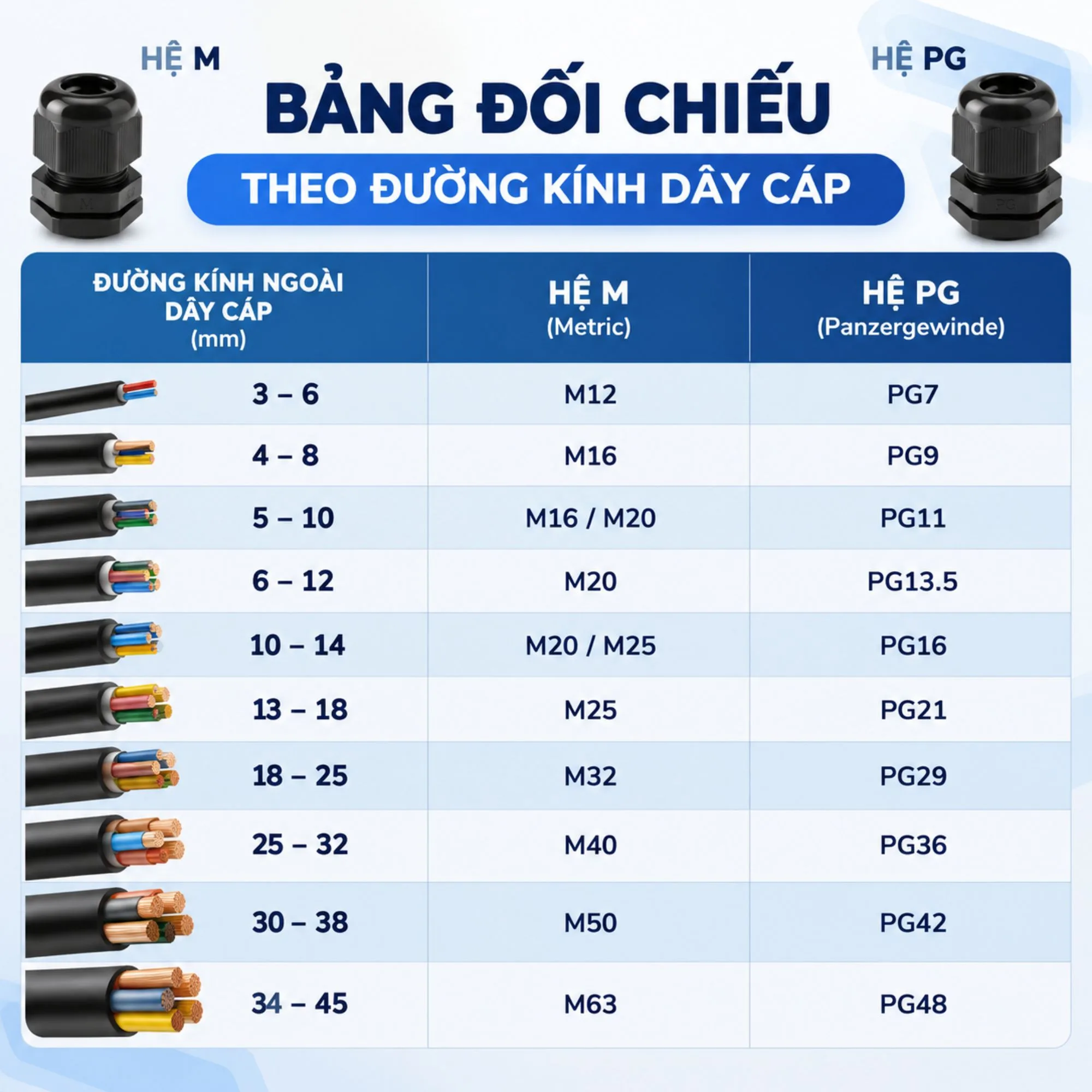

Bảng tham khảo chọn cỡ theo đường kính ngoài dây cáp
Bảng dưới đây được tổng hợp từ hình bạn đang xem. Phạm vi kẹp có thể khác theo thiết kế và mã hàng; cần đối chiếu kích thước thực tế trước khi chọn.
| Đường kính ngoài dây cáp (mm) | Hệ M tham khảo | Hệ PG tham khảo |
|---|---|---|
| 3–6 | M12 | PG7 |
| 4–8 | M16 | PG9 |
| 5–10 | M16 / M20 | PG11 |
| 6–12 | M20 | PG13.5 |
| 10–14 | M20 / M25 | PG16 |
| 13–18 | M25 | PG21 |
| 18–25 | M32 | PG29 |
| 25–32 | M40 | PG36 |
| 30–38 | M50 | PG42 |
| 34–45 | M63 | PG48 |
Ứng dụng thực tế

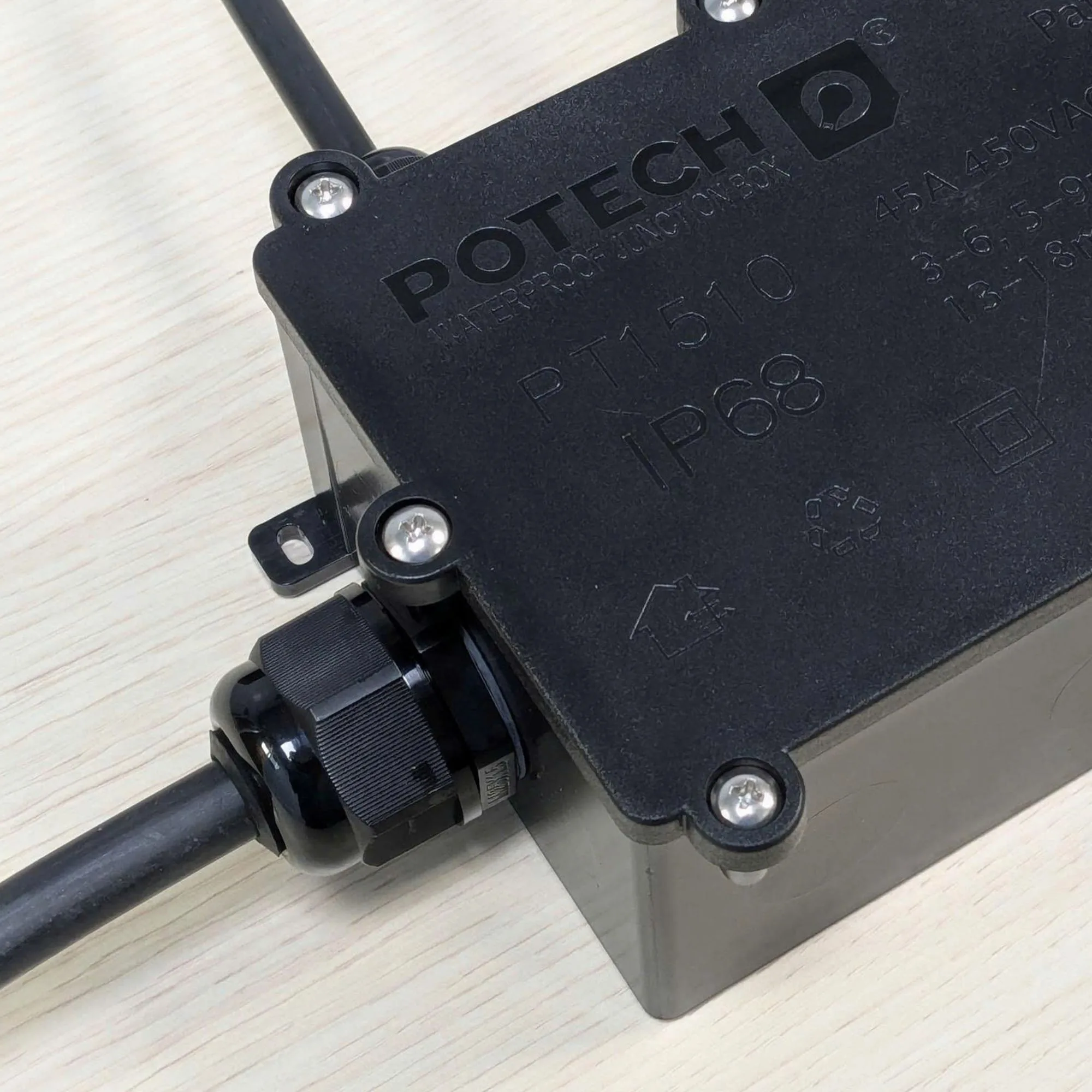

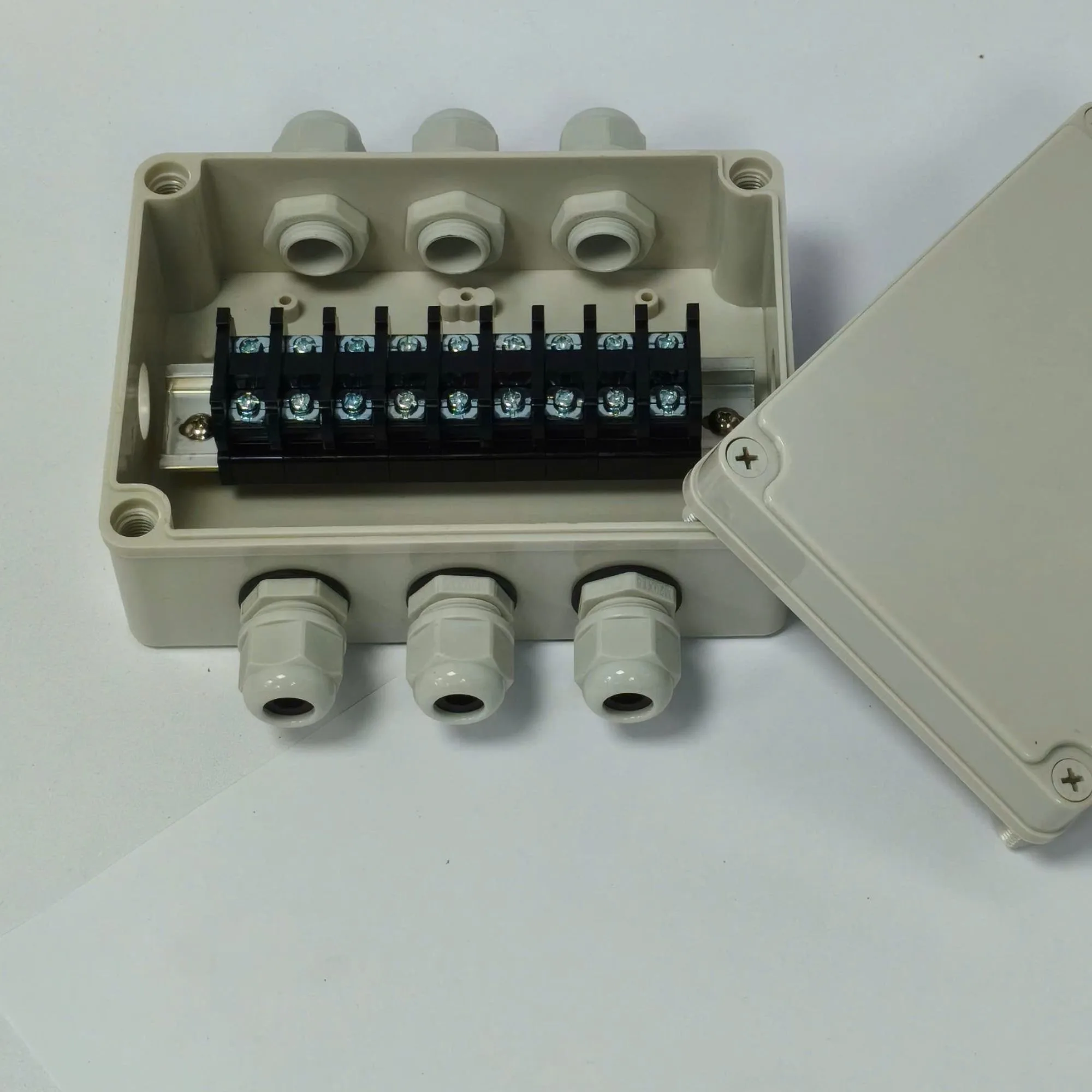

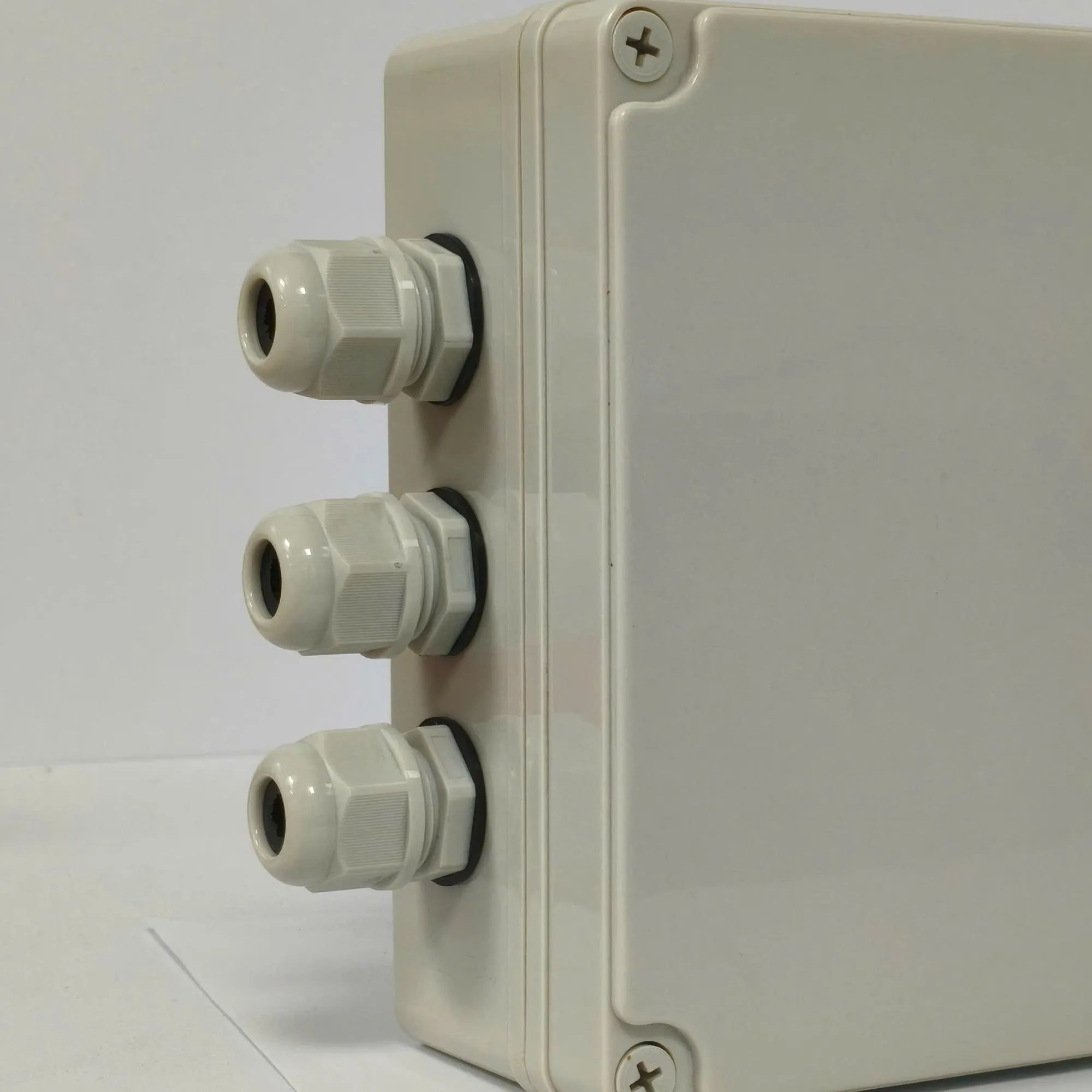

Dùng tại điểm luồn dây của hộp nối điện, hộp cầu đấu, tủ điều khiển, đèn LED và vỏ thiết bị có lỗ lắp phù hợp. Ảnh dưới minh họa cách bố trí ốc siết cáp trên hộp điện; hộp, cầu đấu và dây cáp không thuộc sản phẩm ốc siết cáp.

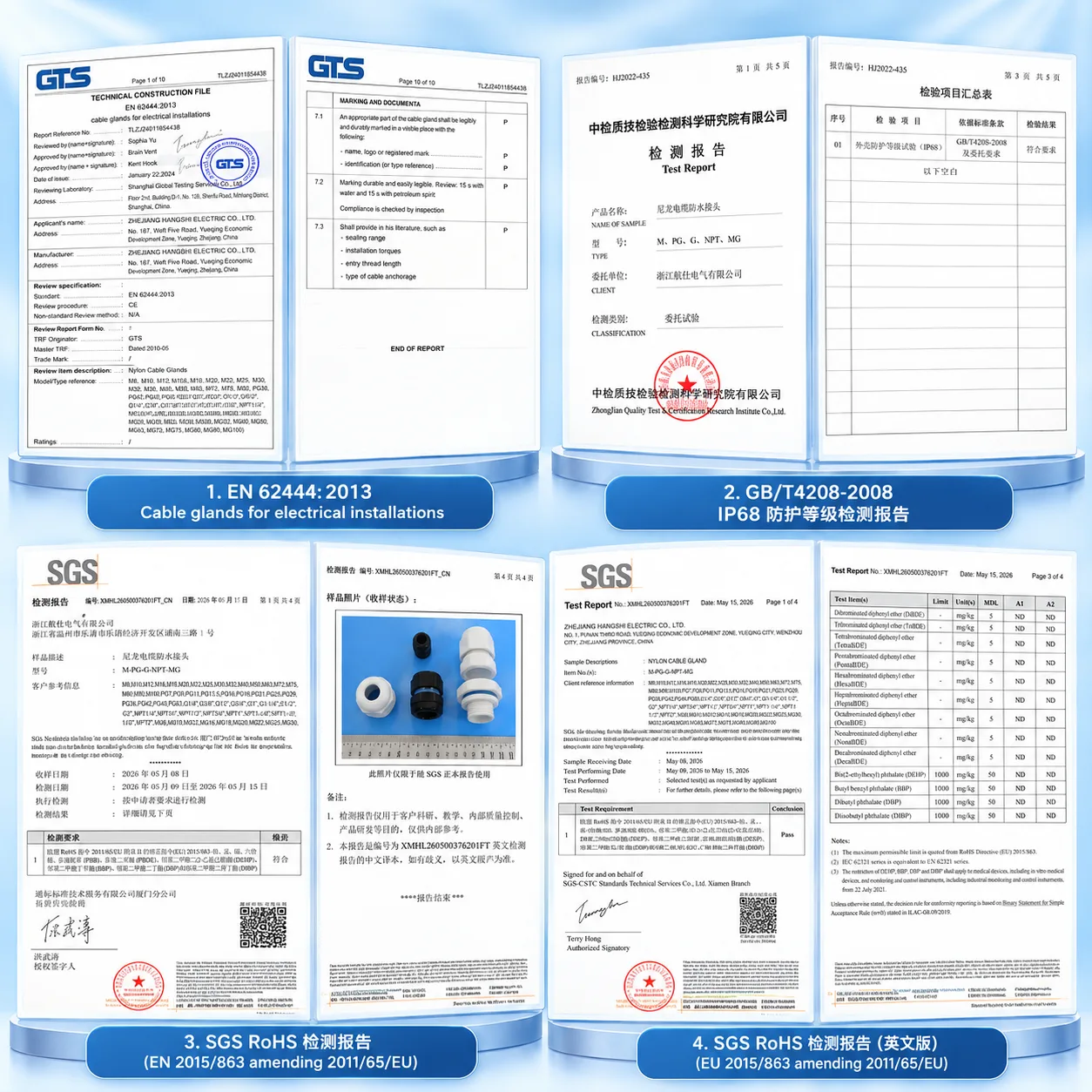

Tài liệu và báo cáo thử nghiệm ốc siết cáp nhựa
Hình tổng hợp dưới đây giới thiệu các tài liệu thử nghiệm cho dòng ốc siết cáp nhựa (nylon cable gland), gồm:
- EN 62444:2013: hồ sơ kỹ thuật về đầu siết cáp dùng cho hệ thống lắp đặt điện.
- GB/T 4208-2008 – IP68: báo cáo thử nghiệm cấp bảo vệ chống bụi, chống nước.
- SGS RoHS: báo cáo thử nghiệm các chất hạn chế theo Chỉ thị 2011/65/EU và sửa đổi (EU) 2015/863, với bản tiếng Trung và tiếng Anh trong hình.
Phạm vi áp dụng theo mẫu và mã sản phẩm ghi trong từng báo cáo. Liên hệ POTECH để đối chiếu tài liệu với mã hàng cần sử dụng.
Cách chọn và lắp đặt
- Đo đường kính ngoài dây cáp, chọn phạm vi kẹp ôm vừa vỏ dây.
- Xác định hệ ren M hoặc PG và kích thước lỗ lắp trên thiết bị.
- Lắp thân ốc vào thành hộp, bố trí gioăng và đai khóa đúng cấu tạo.
- Luồn dây qua cụm siết, siết đều để gioăng ôm sát dây; tránh siết quá mạnh làm hỏng ren hoặc biến dạng vỏ dây.
- Kiểm tra độ giữ dây và độ kín tại vị trí lắp trước khi đưa thiết bị vào sử dụng.
Liên hệ POTECH và cung cấp hệ ren, cỡ ren cùng đường kính ngoài dây cáp để được hỗ trợ chọn mã phù hợp.
