Quạt AC 220V MEAN WELL CHACB2H-B 120x120x38mm
Quạt AC MEAN WELL CHACB2H-B dùng nguồn 220 VAC, kích thước 120 x 120 x 38 mm, khung hợp kim nhôm ADC-12, cánh PBT và bạc đạn bi. Tại 50/60 Hz, quạt đạt tốc độ 2.580/2.850 vòng/phút, lưu lượng 77,98/85,62 CFM và độ ồn 42,8/46 dB(A), phù hợp thông gió tủ điện, thiết bị điều khiển và máy móc công nghiệp.
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
12 × 12 × 3.8 cm
Quạt AC 220V MEAN WELL CHACB2H-B cho tủ điện công nghiệp
MEAN WELL CHACB2H-B là quạt hướng trục dùng nguồn xoay chiều 220 VAC, được thiết kế để tạo luồng khí cưỡng bức cho tủ điện, bộ nguồn, thiết bị điều khiển và cụm máy công nghiệp. Kích thước 120 x 120 x 38 mm cho phép quạt tạo lưu lượng lớn hơn các mẫu 80 mm, phù hợp khi không gian lắp đặt cho phép và tải nhiệt trong tủ cao.
Quạt nhận điện AC trực tiếp trong dải 200 đến 240 VAC, không cần bộ nguồn DC riêng. Khung hợp kim nhôm ADC-12 tạo kết cấu chắc chắn, cánh quạt PBT và bạc đạn bi đáp ứng nhu cầu vận hành trong thiết bị. Tại nguồn điện 50 Hz thường dùng ở Việt Nam, quạt đạt tốc độ danh định 2.580 vòng/phút và lưu lượng 77,98 CFM.
Thông số kỹ thuật CHACB2H-B
| Thông số | Giá trị |
|---|---|
| Model | CHACB2H-B |
| Điện áp danh định | 220 VAC |
| Dải điện áp hoạt động | 200 đến 240 VAC |
| Điện áp khởi động | 85 VAC |
| Dòng hoạt động | 0,127 A ±10% |

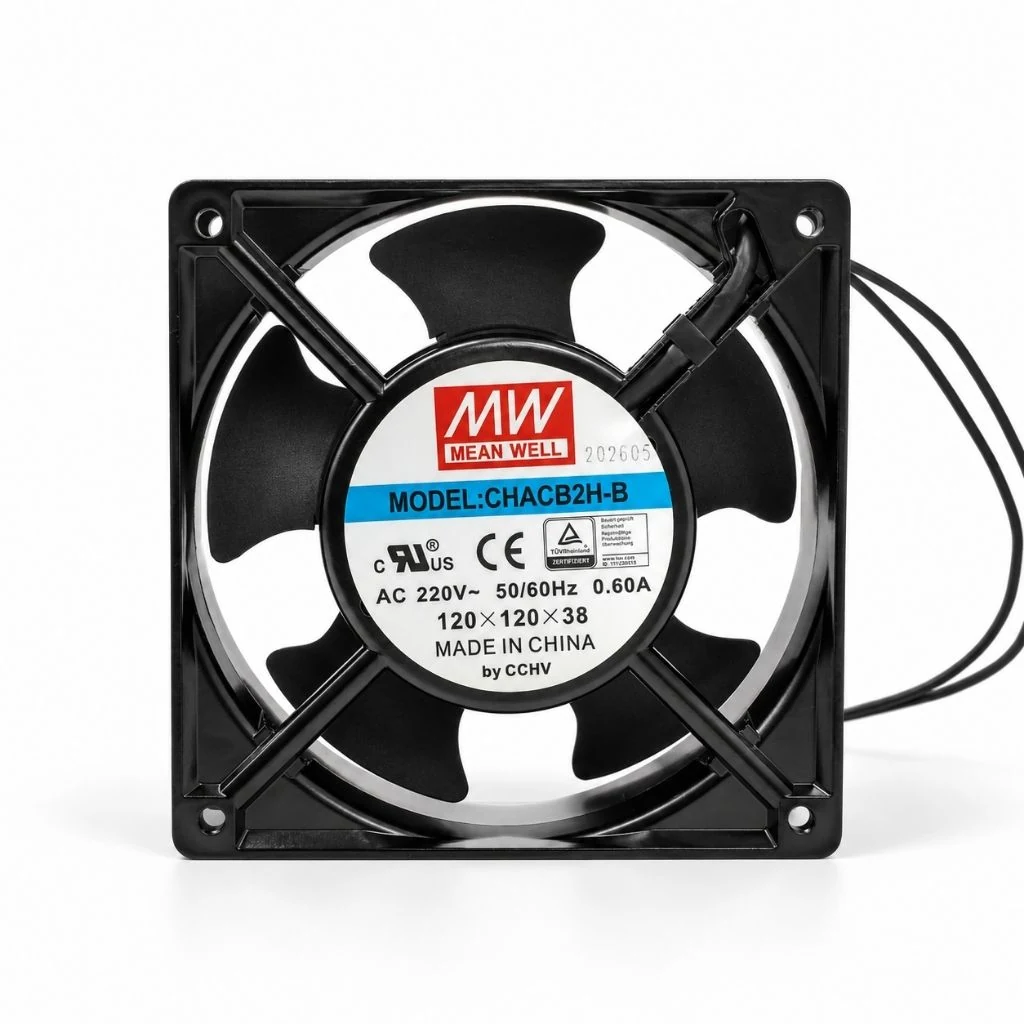

| Dòng chứng nhận trên tem | 0,60 A |
| Công suất | 17 W ±10% |
| Tần số | 50/60 Hz |
| Tốc độ 50/60 Hz | 2.580/2.850 vòng/phút, sai số ±10% |
| Lưu lượng 50/60 Hz | 77,98/85,62 CFM tại áp suất tĩnh bằng 0 |
| Áp suất tĩnh 50/60 Hz | 6,90/6,57 mmH2O tại lưu lượng bằng 0 |
| Độ ồn 50/60 Hz | 42,8/46 dB(A) |
| Tuổi thọ | 20.000 giờ liên tục ở 25°C |
| Vật liệu | Khung hợp kim nhôm ADC-12, cánh nhựa PBT |
| Hệ bạc đạn | Bạc đạn bi |
| Kích thước | 120 x 120 x 38 mm |
| Nhiệt độ hoạt động | -40°C đến 70°C, độ ẩm 5% đến 90% RH |
Hiệu năng ở nguồn điện 50 Hz và 60 Hz
Hiệu năng của CHACB2H-B thay đổi theo tần số nguồn. Ở 50 Hz, quạt đạt 2.580 vòng/phút, lưu lượng 77,98 CFM, áp suất tĩnh cực đại 6,90 mmH2O và độ ồn 42,8 dB(A). Ở 60 Hz, các giá trị tương ứng là 2.850 vòng/phút, 85,62 CFM, 6,57 mmH2O và 46 dB(A).
Lưu lượng cực đại được đo khi áp suất tĩnh bằng 0, còn áp suất tĩnh cực đại được đo khi lưu lượng bằng 0. Hai giá trị này là các điểm đầu mút của đường đặc tính P-Q, không đạt đồng thời trong hệ thống thực tế. Lưới chắn, màng lọc bụi, khe hút gió và đường thoát khí đều tạo trở lực và làm lưu lượng thực giảm xuống.

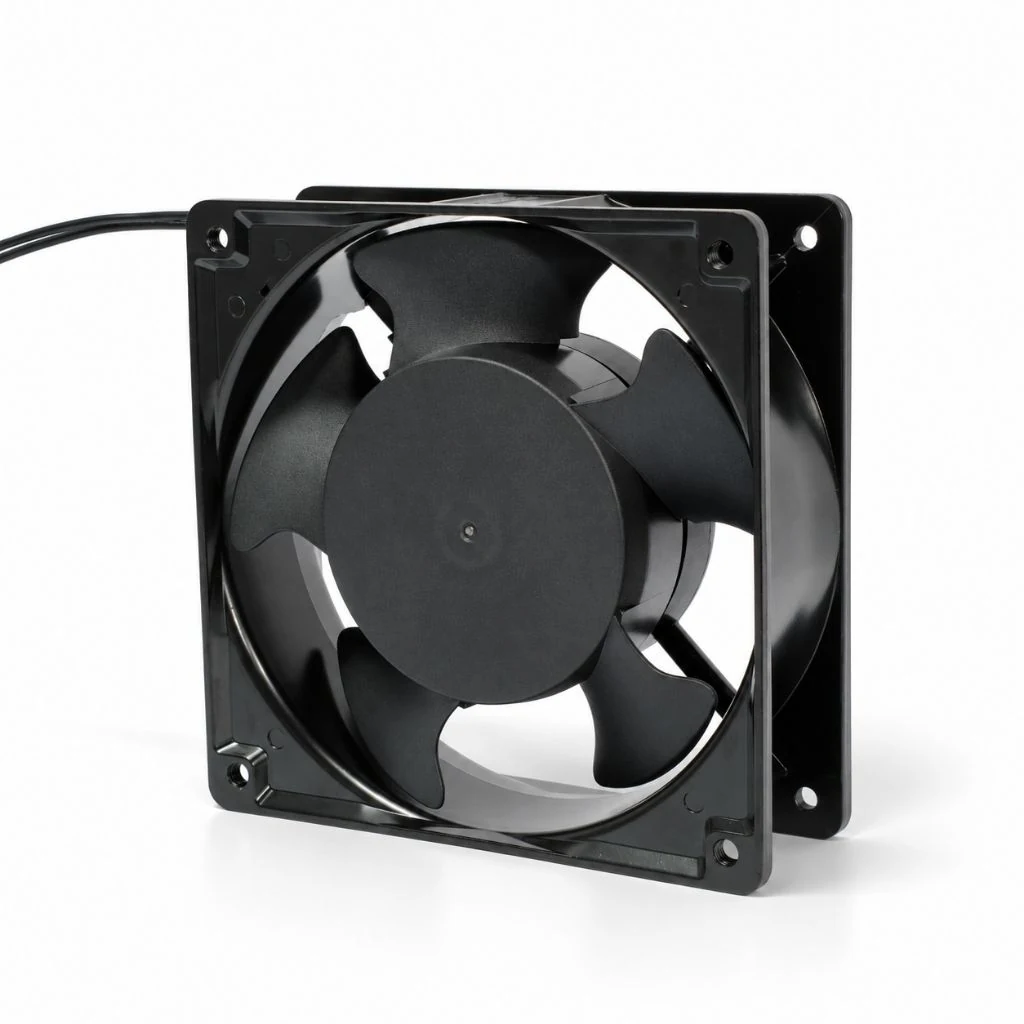

Cấu tạo và kích thước 120 x 120 x 38 mm

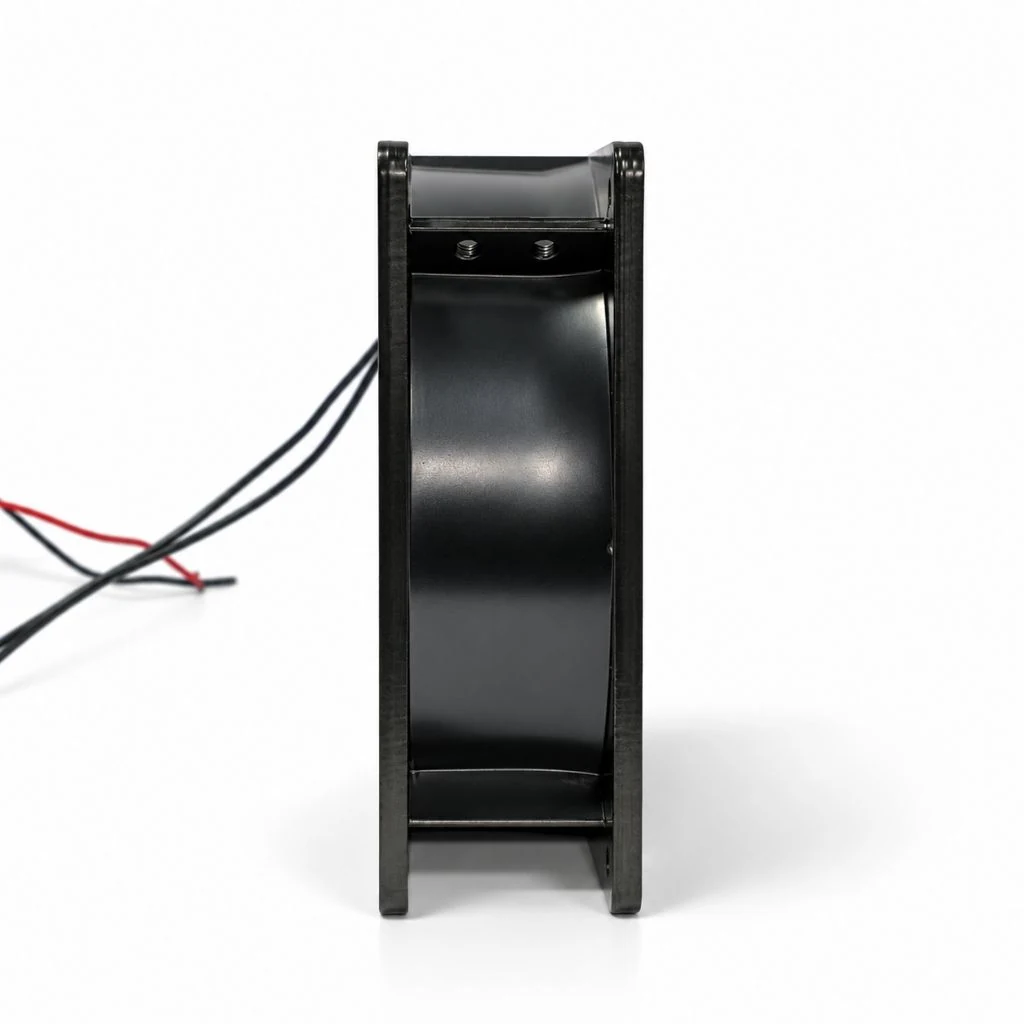

Khung ADC-12 giúp quạt giữ độ cứng khi lắp trên vách tủ hoặc khung máy. Độ dày 38 mm tạo không gian cho cánh và cụm động cơ lớn hơn, hỗ trợ nhu cầu thông gió của tủ có tải nhiệt cao. Cánh PBT có khối lượng thấp và phù hợp với kết cấu quạt hướng trục.
Tuổi thọ công bố là 20.000 giờ khi hoạt động liên tục ở 25°C và độ ẩm tương đối 15% đến 65%. Nhiệt độ cao, bụi, rung động, hơi ẩm và chất ăn mòn có thể làm thời gian sử dụng thực tế thay đổi. POTECH khuyến nghị bố trí đường hút và xả thông thoáng để giảm tải cho quạt.
Ứng dụng phù hợp
- Thông gió cho tủ điện điều khiển và tủ phân phối.
- Làm mát biến tần, bộ nguồn và thiết bị điện tử công nghiệp.
- Tạo luồng khí cho máy móc và hệ thống tự động hóa dùng nguồn AC 220V.
- Thay thế quạt AC 120 x 120 x 38 mm khi điện áp và vị trí lắp tương thích.
CHACB2H-B phù hợp khi hệ thống có sẵn nguồn AC 220V và cần lưu lượng cao hơn quạt 80 mm. Trước khi thay thế, cần kiểm tra hướng luồng gió, khoảng trống cơ khí, vị trí lỗ bắt vít, tần số nguồn và khả năng chịu trở lực của quạt.
Lưu ý an toàn khi lắp đặt
Quạt làm việc trực tiếp với điện áp AC, vì vậy việc đấu nối phải do người có chuyên môn thực hiện sau khi đã ngắt nguồn. Cần dùng lưới bảo vệ nếu cánh quay nằm trong tầm tiếp cận, cố định khung đều tại các vị trí lắp và không kéo quạt bằng dây dẫn.
Không để nước, bụi dẫn điện, côn trùng hoặc vật lạ đi vào hub. Tránh môi trường có khí hoặc hóa chất ăn mòn nếu chưa được hãng xác nhận. Datasheet lưu ý không phải mọi dòng quạt đều có bảo vệ kẹt rotor, nên không chặn cánh hoặc quảng cáo CHACB2H-B có tính năng này khi chưa có tài liệu riêng.
Hình ảnh lắp đặt thực tế quạt Mean Well
Ảnh minh họa cách lắp quạt Mean Well phía sau lưới bảo vệ, cố định bằng bốn vị trí bắt vít. Đây là hình tham khảo cách lắp đặt cho dòng quạt; bạn cần chọn kích thước lưới và vị trí lỗ vít phù hợp với model sử dụng.
Đặt mua quạt AC MEAN WELL CHACB2H-B
POTECH cung cấp quạt làm mát cho tủ điện và thiết bị công nghiệp. Khi yêu cầu báo giá, bạn nên cung cấp số lượng, tần số nguồn, điều kiện môi trường và yêu cầu lắp đặt để được kiểm tra đúng cấu hình.
Xem thêm sản phẩm trong danh mục quạt làm mát thiết bị điện tại POTECH.
Nguồn datasheet
Thông số được đối chiếu theo datasheet chính hãng MEAN WELL CHACB2H-B, revision 00. Bản PDF kỹ thuật có thể được cung cấp khi khách hàng yêu cầu.
