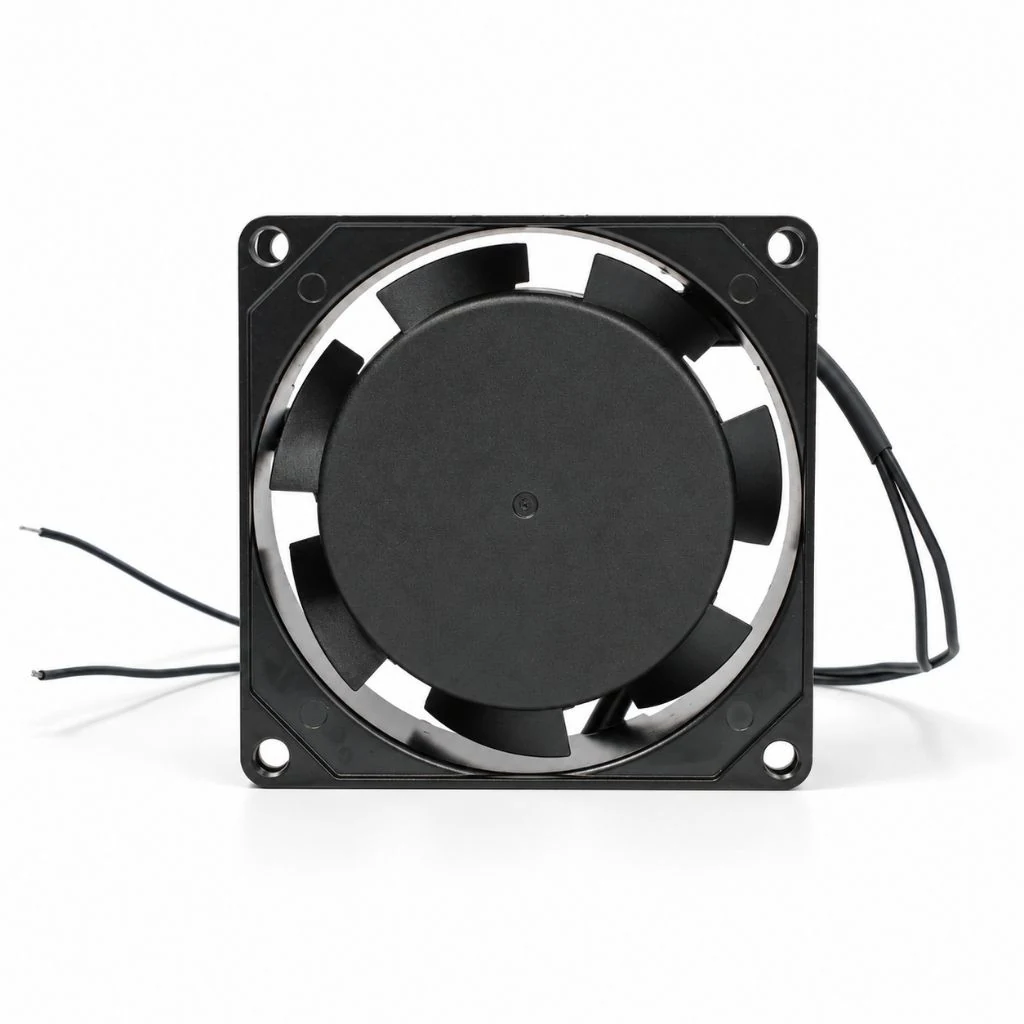

Quạt AC 220V MEAN WELL CHACB2L-A 80x80x25mm
Quạt AC MEAN WELL CHACB2L-A dùng nguồn 220 VAC, hoạt động trực tiếp trong dải 200 đến 240 VAC. Kích thước 80 x 80 x 25 mm, khung hợp kim nhôm ADC-12, cánh PBT và bạc đạn kép. Tại 50/60 Hz, quạt đạt tốc độ 2.500/2.980 vòng/phút, lưu lượng 14,04/16,52 CFM và độ ồn 27,9/32,9 dB(A), phù hợp làm mát tủ điện và thiết bị công nghiệp.
Tình trạng
Còn hàng
Khối lượng
0.225 kg
Kích thước
8 × 8 × 2.5 cm
Quạt AC 220V MEAN WELL CHACB2L-A cho tủ điện công nghiệp
MEAN WELL CHACB2L-A là quạt hướng trục dùng nguồn xoay chiều 220 VAC, phù hợp tạo luồng khí cưỡng bức trong tủ điện, thiết bị điều khiển, bộ nguồn và cụm điện tử công nghiệp. Quạt nhận điện AC trực tiếp, không cần bộ chuyển đổi DC riêng, giúp đơn giản hóa phần cấp nguồn trong các hệ thống dùng điện áp 220 VAC.
Phiên bản 80 x 80 x 25 mm có mã chi tiết CHACB2L-A-8025B trong catalog hãng. Khung hợp kim nhôm ADC-12 tạo kết cấu chắc chắn, cánh quạt PBT và hệ bạc đạn kép đáp ứng nhu cầu vận hành liên tục. Khi dùng điện lưới Việt Nam ở 50 Hz, quạt đạt tốc độ danh định 2.500 vòng/phút và lưu lượng 14,04 CFM.
Thông số kỹ thuật CHACB2L-A
| Thông số | Giá trị |
|---|---|
| Model | CHACB2L-A, mã chi tiết CHACB2L-A-8025B |
| Điện áp danh định | 220 VAC |
| Dải điện áp hoạt động | 200 đến 240 VAC |
| Điện áp khởi động | 85 VAC |
| Dòng hoạt động | 0,07 A ±10% |
| Công suất | 12,5 W ±10% |
| Tần số | 50/60 Hz |
| Tốc độ 50/60 Hz | 2.500/2.980 vòng/phút, sai số ±10% |
| Lưu lượng 50/60 Hz | 14,04/16,52 CFM tại áp suất tĩnh bằng 0 |
| Áp suất tĩnh 50/60 Hz | 3,50/4,82 mmH2O tại lưu lượng bằng 0 |
| Độ ồn 50/60 Hz | 27,9/32,9 dB(A) |
| Tuổi thọ | 20.000 giờ liên tục ở 25°C |
| Vật liệu | Khung hợp kim nhôm ADC-12, cánh nhựa PBT |
| Hệ bạc đạn | Bạc đạn kép |

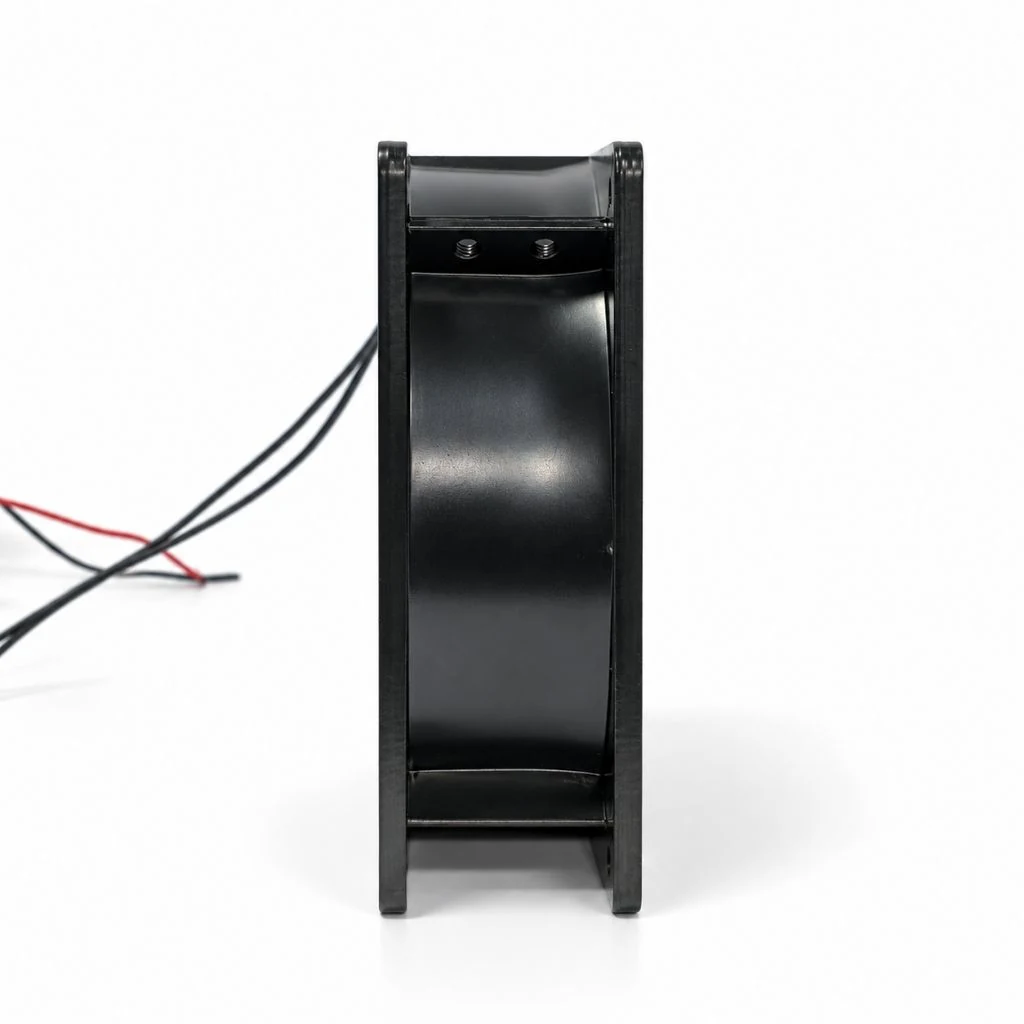

| Kích thước | 80 x 80 x 25 mm |
| Khối lượng | 225 ±10 g, giá trị tham chiếu |
| Nhiệt độ hoạt động | -40°C đến 70°C, độ ẩm 5% đến 90% RH |
Hiệu năng ở nguồn điện 50 Hz và 60 Hz
Hiệu năng CHACB2L-A thay đổi theo tần số nguồn. Ở 50 Hz, quạt đạt 2.500 vòng/phút, lưu lượng 14,04 CFM, áp suất tĩnh cực đại 3,50 mmH2O và độ ồn 27,9 dB(A). Ở 60 Hz, các giá trị tương ứng là 2.980 vòng/phút, 16,52 CFM, 4,82 mmH2O và 32,9 dB(A).
Lưu lượng cực đại được đo khi áp suất tĩnh bằng 0, còn áp suất tĩnh cực đại được đo khi lưu lượng bằng 0. Đây là hai điểm đầu mút của đường đặc tính P-Q, không phải hai giá trị đạt đồng thời. Khi chọn quạt cho tủ điện, kỹ sư cần xét thêm trở lực của lưới chắn, màng lọc bụi, khe thông gió và đường đi của luồng khí.
Cấu tạo phù hợp môi trường thiết bị
Khung ADC-12 giúp quạt giữ độ cứng khi lắp trên vách tủ hoặc khung máy. Cánh PBT có khối lượng thấp, phù hợp với kết cấu quạt hướng trục. Hệ bạc đạn kép hỗ trợ vận hành theo nhiều tư thế lắp và giảm yêu cầu bảo trì so với bạc lót trong ứng dụng làm mát thiết bị.
Tuổi thọ công bố là 20.000 giờ khi hoạt động liên tục ở 25°C và độ ẩm tương đối 15% đến 65%. Tuổi thọ thực tế phụ thuộc nhiệt độ, bụi, độ rung, chất ăn mòn và chế độ vận hành. POTECH khuyến nghị không dùng mốc này như cam kết tuổi thọ cố định cho mọi tủ điện.
Ứng dụng phù hợp
- Làm mát tủ điện điều khiển và tủ phân phối.
- Thông gió cho bộ nguồn, biến tần và cụm điện tử công nghiệp.
- Tạo luồng khí cho máy móc và hệ thống tự động hóa dùng nguồn AC 220V.
- Thay thế quạt AC 80 x 80 x 25 mm khi điện áp, tần số và vị trí lắp tương thích.
Model này phù hợp khi hệ thống có sẵn nguồn AC 220V và cần tránh bổ sung bộ nguồn DC. Nếu tủ điện yêu cầu lưu lượng lớn hơn hoặc phải thắng trở lực cao, cần kiểm tra đường P-Q và chọn kích thước quạt khác thay vì chỉ tăng số lượng quạt.
Lưu ý an toàn khi lắp đặt
CHACB2L-A làm việc trực tiếp với điện áp AC, vì vậy việc đấu nối phải do người có chuyên môn thực hiện sau khi đã ngắt nguồn. Cần sử dụng lưới bảo vệ để tránh tiếp xúc với cánh quay, cố định khung đều tại các vị trí lắp và không kéo quạt bằng dây dẫn.
Không để nước, bụi dẫn điện, côn trùng hoặc vật lạ đi vào hub. Tránh sử dụng trong môi trường có khí hoặc hóa chất ăn mòn nếu chưa được hãng xác nhận. Datasheet cũng lưu ý không phải mọi dòng quạt đều có bảo vệ kẹt rotor, nên không được chặn cánh hoặc quảng cáo CHACB2L-A có tính năng này khi chưa có tài liệu riêng.
Hình ảnh lắp đặt thực tế quạt Mean Well
Ảnh minh họa cách lắp quạt Mean Well phía sau lưới bảo vệ, cố định bằng bốn vị trí bắt vít. Đây là hình tham khảo cách lắp đặt cho dòng quạt; bạn cần chọn kích thước lưới và vị trí lỗ vít phù hợp với model sử dụng.
Đặt mua quạt AC MEAN WELL CHACB2L-A
POTECH cung cấp quạt làm mát cho tủ điện và thiết bị công nghiệp. Khi yêu cầu báo giá, bạn nên cung cấp số lượng, tần số nguồn, điều kiện môi trường và yêu cầu lắp đặt. Các dữ liệu này giúp kiểm tra đúng model và tránh nhầm với phiên bản điện áp hoặc kích thước khác.
Xem thêm sản phẩm trong danh mục quạt làm mát thiết bị điện tại POTECH.
Nguồn datasheet
Thông số được đối chiếu theo datasheet chính hãng MEAN WELL CHACB2L-A và catalog PowerNex cho mã CHACB2L-A-8025B. Bản PDF kỹ thuật có thể được cung cấp khi khách hàng yêu cầu.
