Thiết kế tính toán hệ thống đèn đường LED năng lượng mặt trời
Thiết kế hệ đèn đường LED năng lượng mặt trời đòi hỏi tính toán chính xác công suất tấm PV, dung lượng ắc quy LiFePO4, dòng MPPT, công suất đèn LED và chiều cao cột. Hướng dẫn 2026 này cung cấp công thức, bảng cấu hình tham khảo và bảy bước triển khai chuẩn kỹ thuật để hệ thống hoạt động ổn định quanh năm tại điều kiện bức xạ Việt Nam.
Hệ đèn đường LED năng lượng mặt trời là gì?
Đèn đường LED năng lượng mặt trời là hệ thống chiếu sáng công cộng tích hợp tấm PV, pin LiFePO4, MPPT controller và đèn LED hoạt động độc lập khỏi lưới điện. Năng lượng mặt trời ban ngày được tấm PV chuyển thành điện, sạc vào ắc quy qua bộ MPPT, tối đến pin cấp điện cho đèn LED chiếu sáng theo lập trình.

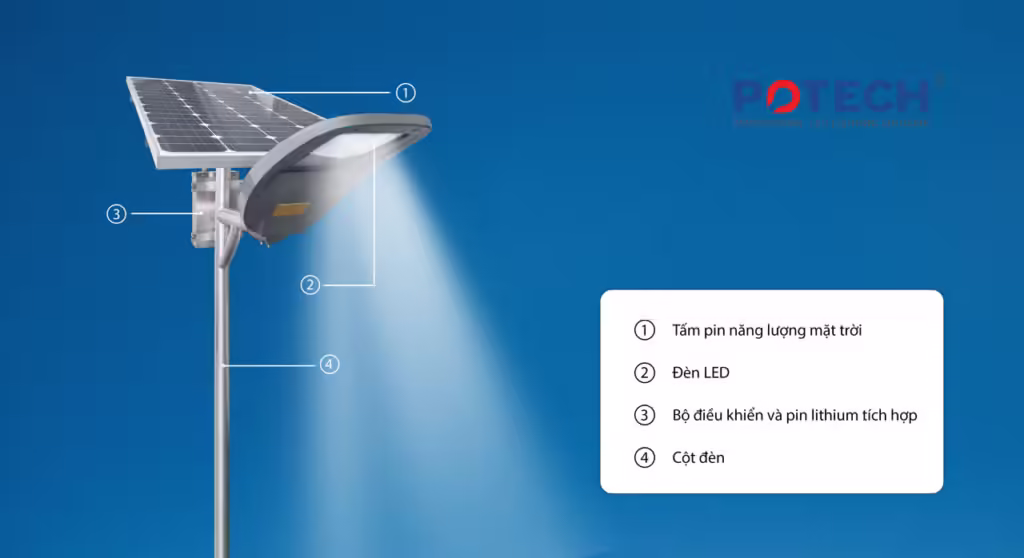

Cấu tạo hệ đèn đường LED NLMT gồm những gì?
Một hệ hoàn chỉnh gồm năm khối chức năng tích hợp trên cột chiếu sáng. Mỗi khối có vai trò riêng và ảnh hưởng trực tiếp đến thời gian chiếu sáng, tuổi thọ và độ tin cậy của hệ thống.
| Thành phần | Thông số tiêu biểu | Vai trò |
|---|---|---|
| Tấm pin PV | Mono 80-200W, hiệu suất 20-22% | Chuyển bức xạ thành điện DC |
| Ắc quy LiFePO4 | 12.8V hoặc 25.6V, 30-100Ah | Lưu trữ năng lượng, 3000-5000 chu kỳ |
| MPPT controller | 10-40A, hiệu suất 96-98% | Tối ưu điểm công suất cực đại |
| Đèn LED | 30-150W, 170 lm/W, chip Nichia | Phát sáng IP65-IP66 |
| Cột chiếu sáng | Thép mạ kẽm, 6-10m | Đỡ đèn, PV, ắc quy |
Bức xạ mặt trời PSH tại Việt Nam bao nhiêu?
PSH (Peak Sun Hours) là số giờ mặt trời tương đương cường độ 1000 W/m². Miền Bắc đạt 3.5-4.2 h/ngày, miền Trung 4.5-5.0 h/ngày, miền Nam và Tây Nguyên 4.8-5.5 h/ngày. Khi thiết kế an toàn, kỹ sư thường lấy PSH mùa thấp nhất tháng 12-01 làm cơ sở tính toán để đảm bảo hệ thống chạy quanh năm.
Tính công suất tấm pin PV thế nào?
Công suất tấm PV được tính theo tải tiêu thụ mỗi đêm, số ngày tự trị dự phòng, bức xạ khu vực và hiệu suất hệ thống. Công thức chuẩn: P_PV = (E_load × autonomy) / (PSH × η_system). Trong đó η_system xấp xỉ 0.75 (tính cả tổn hao MPPT, ắc quy, cáp, bụi bẩn).
Ví dụ đèn LED 60W chạy 10 tiếng/đêm, E_load = 600Wh. Tại khu vực PSH = 4.5, autonomy = 1 ngày, công suất tấm PV tối thiểu = (600 × 1) / (4.5 × 0.75) ≈ 178Wp. Chọn tấm 200Wp mono cho biên an toàn 12%.
Dung lượng ắc quy LiFePO4 bao nhiêu là đủ?
Dung lượng ắc quy tính theo công thức C_battery = (E_load × autonomy) / (V_bat × DoD × η_bat). Với LiFePO4 DoD khuyến nghị 80%, η_bat = 0.95, V = 12.8V. Cùng ví dụ đèn 60W, autonomy 3 ngày: C = (600 × 3) / (12.8 × 0.8 × 0.95) ≈ 185Ah. Chọn pack 12.8V 200Ah.
Số ngày tự trị (autonomy) chọn ra sao?
Autonomy là số ngày hệ thống vẫn hoạt động khi không có nắng. Đô thị ven biển miền Nam ít mưa kéo dài chọn 2 ngày. Vùng núi phía Bắc và Tây Nguyên mùa mưa dài chọn 3-4 ngày. Dự án quan trọng (quốc lộ, khu công nghiệp) nên chọn 4-5 ngày để tránh gián đoạn chiếu sáng trong điều kiện thời tiết xấu.
Cách chọn MPPT controller phù hợp?
Dòng MPPT tối thiểu = (P_PV × 1.25) / V_bat. Với tấm 200Wp và pin 12.8V, I = 250 / 12.8 ≈ 19.5A, chọn MPPT 20-25A. Biên dự phòng 1.25 dự phòng bức xạ đỉnh vượt STC. MPPT chất lượng cao tăng hiệu suất thu năng lượng 15-30% so với PWM, đặc biệt khi nhiệt độ tấm pin cao hoặc bức xạ yếu buổi sáng chiều.
Chọn công suất đèn LED và chiều cao cột thế nào?
Chọn theo cấp đường chiếu sáng và độ rọi yêu cầu. Đèn đường LED NLMT POTECH dùng chip Nichia hiệu suất 170 lm/W giúp giảm công suất 30% so với chip thường cùng quang thông. Cột càng cao cần công suất càng lớn để giữ độ rọi trung bình ≥ 20 lux với khoảng cách cột 25-35m.
| Ứng dụng | LED (W) | Cột (m) | PV (Wp) | Pin LiFePO4 | MPPT (A) |
|---|---|---|---|---|---|
| Ngõ dân sinh, sân vườn | 30W | 6m | 100Wp | 12.8V 60Ah | 10A |
| Đường nông thôn, nội bộ KCN | 60W | 7-8m | 200Wp | 12.8V 100Ah | 20A |
| Đường đô thị, tỉnh lộ | 100W | 8-9m | 320Wp | 25.6V 100Ah | 30A |
| Quốc lộ, khu công nghiệp lớn | 150W | 9-10m | 450Wp | 25.6V 150Ah | 40A |
Bố trí cột và khoảng cách tối ưu
Khoảng cách cột thường bằng 3-4 lần chiều cao cột. Cột 8m bố trí cách 25-32m cho đường 2 làn, so le hai bên cho đường 4 làn. Góc nghiêng tấm PV = vĩ độ ± 10°, hướng chính Nam với Việt Nam. Nên tham khảo hướng dẫn bố trí chiếu sáng với đèn đường LED để đạt độ đồng đều U0 ≥ 0.4.
Bảy bước thiết kế hệ đèn đường LED NLMT POTECH
- Xác định cấp đường, độ rọi yêu cầu (lux), thời gian chiếu sáng mỗi đêm (giờ).
- Chọn công suất đèn LED và chiều cao cột theo bảng cấu hình trên.
- Tính tải tiêu thụ E_load = P_LED × số giờ chiếu sáng mỗi đêm.
- Chọn số ngày tự trị theo vùng khí hậu (2-5 ngày) và tính dung lượng pin.
- Tính công suất tấm PV theo PSH mùa thấp nhất, hệ số η = 0.75.
- Chọn MPPT dòng ≥ (P_PV × 1.25) / V_bat, điện áp phù hợp bank pin.
- Lắp đặt, lập trình dimming (100% - 50% - 30%) theo giờ, bàn giao.
Vì sao chọn LiFePO4 thay vì chì-axit?
LiFePO4 có tuổi thọ 3000-5000 chu kỳ DoD 80%, cao gấp 6-8 lần chì-axit GEL (500-800 chu kỳ DoD 50%). Khối lượng nhẹ hơn 60%, hiệu suất sạc xả 95-98%, dải nhiệt độ làm việc -20°C đến 60°C. Đèn đường LED NLMT POTECH dùng pack LiFePO4 tích hợp BMS bảo vệ quá nạp, quá xả, quá dòng, chống cháy nổ, bảo hành 3-5 năm.
Các thông số kỹ thuật cần lưu ý
Ngoài công suất và quang thông, nên xem xét CRI ≥ 70, CCT 4000-5700K, chỉ số bảo vệ IP65-IP66, chống sét SPD cấp II, hệ số công suất PF > 0.95. Tham khảo thêm các thông số kỹ thuật khó hiểu của đèn LED để đọc đúng datasheet nhà sản xuất.
Đánh giá chất lượng hệ thống sau lắp đặt
Đo độ rọi, độ đồng đều, công suất thực, dung lượng pin bằng máy đo chuyên dụng sau 30 ngày vận hành. Kiểm tra điểm rơi điện áp, nhiệt độ driver, log MPPT. Chi tiết quy trình trong bài 6 khía cạnh đánh giá hệ thống đèn đường LED giúp nghiệm thu đạt TCVN 7722.
Câu hỏi thường gặp
Đèn đường LED NLMT dùng được bao lâu mỗi đêm?
Thiết kế chuẩn cho 10-12 tiếng mỗi đêm ở chế độ dimming, tương đương hoạt động từ 18h đến 6h sáng. Với autonomy 3 ngày, đèn vẫn sáng liên tục trong điều kiện âm u kéo dài.
Có cần bảo trì định kỳ không?
Có. Vệ sinh tấm PV 6 tháng/lần để duy trì hiệu suất, kiểm tra BMS pin, siết lại ốc cột, đo điện áp ắc quy. Đèn đường LED NLMT POTECH có log từ xa giúp giảm 70% công bảo trì tại hiện trường.
Lắp đặt ở vùng ven biển có ảnh hưởng không?
Cần chọn cột thép mạ kẽm nhúng nóng 80µm, vỏ đèn nhôm đúc sơn tĩnh điện kháng muối mặn, IP66. Pin LiFePO4 đặt trong hộp kín IP67 gắn dưới tấm PV để tránh hơi muối ăn mòn điện cực.
So với đèn đường LED lưới điện, chi phí có cao hơn?
Chi phí đầu tư ban đầu cao hơn 30-50% do pin và PV. Tuy nhiên tiết kiệm 100% tiền điện hằng tháng, không tốn chi phí kéo cáp ngầm. Hoàn vốn trung bình 4-6 năm, vòng đời 15 năm với pin LiFePO4.
Lựa chọn đèn đường LED NLMT POTECH
Danh mục đèn đường LED POTECH cung cấp đầy đủ công suất 30-150W, tích hợp chip Nichia, driver Meanwell, pin LiFePO4, MPPT và cảm biến chuyển động. Đội ngũ kỹ sư POTECH hỗ trợ tính toán thiết kế miễn phí theo hiện trạng dự án, bảo hành 3-5 năm, bàn giao đúng TCVN.
