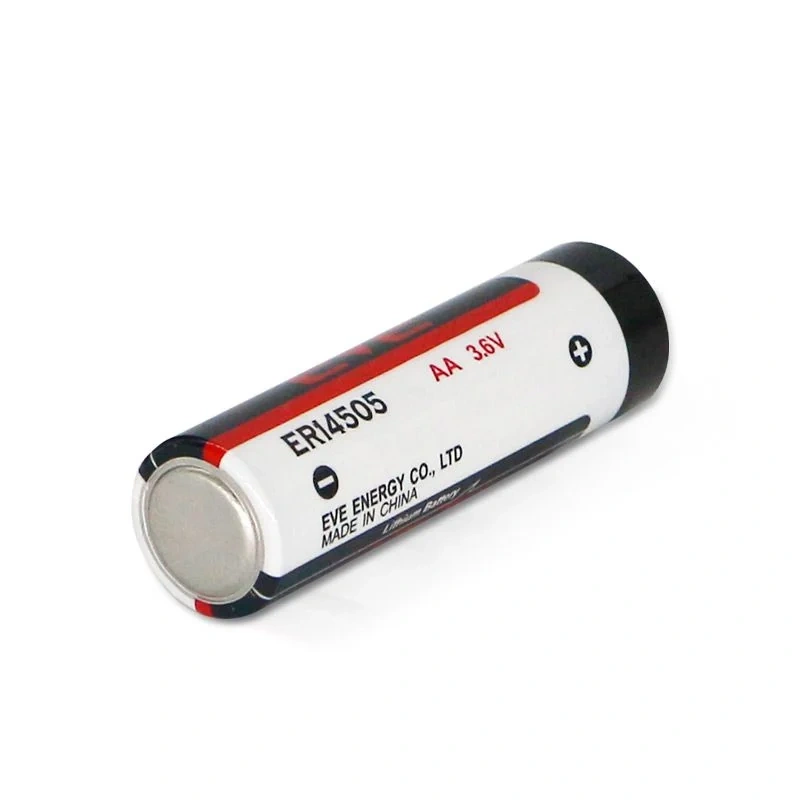

Pin Lithium EVE ER14505 AA 3.6V 2700mAh Li-SOCl2, không sạc lại
Pin lithium sơ cấp Li-SOCl2, cỡ AA. Điện áp 3.6V, dung lượng 2700mAh, tương đương 9.72Wh. Dòng xả liên tục 60mA, xung 150mA. Tự xả dưới 1% mỗi năm, lưu trữ tới 10 năm. Làm việc từ -55°C đến 85°C. Kích thước 14.5 x 50.5mm, nặng 19g.
KHÔNG SẠC LẠI. Đạt UL1642, UN38.3, ATEX, CE.
Tình trạng
Còn hàng
Khối lượng
0.019 kg
Kích thước
50.5 × 14.5 × 14.5 cm
1. Pin EVE ER14505 giải quyết bài toán gì
Có một loại thiết bị mà việc thay pin tốn kém hơn cả cái pin: đồng hồ nước gắn dưới hố ga, cảm biến trong đường ống, thiết bị đo lắp trên cột giữa cánh đồng. Mỗi lần thay là một lần cử người, mở nắp, hiệu chuẩn lại. Với những thiết bị đó, câu hỏi không phải pin rẻ bao nhiêu mà là bao lâu mới phải quay lại.
ER14505 sinh ra cho đúng bài toán này. Cỡ AA quen thuộc nhưng bên trong là hóa học lithium thionyl chloride: 3.6V ổn định gần như suốt vòng đời, 2700mAh, tự xả dưới 1% mỗi năm và lưu trữ được 10 năm. Một viên AA mang 9.72Wh, gấp khoảng 2.6 lần một viên alkaline cùng cỡ.
Đây là pin sơ cấp, dùng một lần, không sạc lại. Điểm này quan trọng, mình nói kỹ ở phần cảnh báo an toàn phía dưới.
2. Thông số kỹ thuật EVE ER14505
| Hạng mục | Giá trị |
|---|---|
| Nhà sản xuất | EVE Energy Co., Ltd |
| Model | ER14505 |
| Hóa học | Li-SOCl2, lithium thionyl chloride |
| Loại pin | Sơ cấp, dùng một lần, không sạc lại |
| Cỡ pin | AA |
| Điện áp danh định | 3.6 V |
| Dung lượng danh định | 2700 mAh |
| Năng lượng quy đổi | 9.72 Wh |
| Dòng xả liên tục tối đa | 60 mA |
| Dòng xung tối đa | 150 mA |
| Tự xả | dưới 1% mỗi năm tại 20°C |
| Tuổi thọ lưu trữ | 10 năm |
| Nhiệt độ làm việc | -55°C đến +85°C |
| Đường kính | 14.5 mm tối đa |
| Chiều cao | 50.5 mm tối đa |
| Thể tích | 8.4 cm³ |
| Khối lượng | 19 g |
| Chứng nhận | UL1642, UN38.3, ATEX chống cháy nổ, CE, ISO |
Con số quan trọng nhất là 60 mA, không phải 2700 mAh
Đây là chỗ nhiều người chọn sai. ER14505 là bản bobbin, thiết kế tối ưu cho dung lượng và tuổi thọ lưu trữ chứ không phải cho dòng. Giới hạn 60mA liên tục và 150mA xung là giới hạn cứng của cấu trúc điện cực, không phải khuyến nghị mềm.
Hệ quả thực tế rất cụ thể: module truyền thông không dây như NB-IoT, LoRa hay GSM khi phát sóng rút dòng xung từ vài trăm mA đến hơn 1A trong vài chục mili giây. Nối thẳng ER14505 vào những module đó thì điện áp sụt mạnh, thiết bị reset giữa chừng, và bạn sẽ tưởng pin hỏng trong khi pin vẫn còn gần đầy.
Hai cách xử lý đúng:
- Ghép thêm HLC hoặc siêu tụ: tụ gánh phần dòng xung khi phát sóng, pin chỉ nạp lại cho tụ ở dòng thấp trong lúc thiết bị ngủ. Đây là cách các đồng hồ thông minh dùng NB-IoT đang làm.
- Chọn bản ER14505M: phiên bản cuộn spiral chịu dòng cao hơn, đổi lại dung lượng thấp hơn. Nếu tải của bạn có xung lớn và không muốn thêm tụ, hỏi POTECH về bản này.
Ngược lại, nếu thiết bị chỉ tiêu thụ vài chục microampe khi ngủ và vài mA khi đo, ER14505 chạy được cả chục năm và đó chính là vùng nó mạnh nhất.
Hiện tượng passivation cần biết trước khi lắp
Li-SOCl2 hình thành một lớp thụ động mỏng trên bề mặt lithium khi lưu kho. Chính lớp này giữ mức tự xả dưới 1% mỗi năm, nhưng nó cũng làm điện áp tụt tạm thời ở lần rút tải đầu tiên sau thời gian dài nằm kho.
Cách xử lý: cho pin phóng qua một điện trở với dòng nhỏ trong vài phút để phá lớp thụ động trước khi lắp vào thiết bị nhạy điện áp. Đây là đặc tính bình thường của hóa học này, không phải pin lỗi. Biết trước điều này giúp bạn tránh trả hàng oan cả lô.
3. So với pin AA alkaline thông thường
| Tiêu chí | ER14505 Li-SOCl2 | AA alkaline |
|---|---|---|
| Điện áp danh định | 3.6 V | 1.5 V |
| Năng lượng mỗi viên | 9.72 Wh | khoảng 3.7 Wh |
| Đường đặc tính điện áp | phẳng gần như suốt vòng đời | tụt dần từ đầu tới cuối |
| Tự xả | dưới 1% mỗi năm | vài phần trăm mỗi năm |
| Tuổi thọ lưu trữ | 10 năm | 3 đến 5 năm |
| Nhiệt độ làm việc | -55°C đến 85°C | thường 0°C đến 50°C |
| Dòng xả | thấp, tối đa 60 mA | cao hơn nhiều |
| Rò rỉ khi hết pin | vỏ kín, ít rủi ro | hay chảy nước gây ăn mòn |
Đường đặc tính điện áp phẳng là ưu thế ít được nói tới nhưng rất giá trị: thiết bị đo không cần mạch bù điện áp phức tạp, và phần mềm đọc mức pin không bị nhiễu vì điện áp trôi.
4. Ứng dụng phù hợp
- Đồng hồ đo thông minh: đồng hồ nước, đồng hồ khí, đồng hồ nhiệt, công tơ điện tử
- Thiết bị IoT và cảm biến không dây: cảm biến nhiệt độ, độ ẩm, áp suất, mức chất lỏng lắp cố định nhiều năm
- Thiết bị báo động, báo cháy, báo khói, khóa điện tử
- Thiết bị y tế di động và thiết bị đo lường công nghiệp
- Bộ nhớ dự phòng cho PLC, RTC và thiết bị điều khiển công nghiệp
- Thiết bị trong môi trường có khí dễ cháy nhờ chứng nhận ATEX chống cháy nổ
- Trạm quan trắc ngoài trời nhờ dải nhiệt rộng từ -55°C tới 85°C
5. Cảnh báo an toàn bắt buộc đọc
1. Tuyệt đối không sạc lại. Đây là pin sơ cấp. Nạp điện vào Li-SOCl2 gây phản ứng bên trong, sinh nhiệt, làm rò rỉ hoặc nổ. Không cắm vào bộ sạc pin sạc, không đấu song song với nguồn có điện áp cao hơn.
2. Không đoản mạch. Không để pin rời trong túi cùng chìa khóa hoặc vật kim loại. Giữ nguyên vỉ hoặc hộp cho tới lúc lắp.
3. Không đảo cực khi lắp. Lắp ngược cực trong thiết bị nhiều viên nối tiếp sẽ nạp ngược vào viên bị đảo, rất nguy hiểm.
4. Không đốt, không đâm thủng, không tháo vỏ. Thionyl chloride bên trong ăn mòn và độc khi tiếp xúc không khí.
5. Không trộn pin cũ với pin mới, cũng không trộn khác hãng khác lô trong cùng thiết bị.
6. Bảo quản nơi khô ráo, mát. Nhiệt độ kho càng cao thì tự xả càng nhanh, lợi thế 10 năm lưu trữ sẽ mất đi.
7. Vận chuyển theo quy định hàng nguy hiểm. Pin lithium kim loại thuộc UN3090 hoặc UN3091 tùy cách đóng gói, cần hồ sơ UN38.3 khi gửi đường hàng không.
6. Đóng gói, hàng liên quan và liên hệ
Pin giao theo hộp, có tem lô để truy xuất. Số lượng lớn dành cho đơn vị sản xuất đồng hồ đo, thiết bị IoT và nhà thầu lắp đặt hệ thống giám sát.
Nếu thiết bị của bạn cần pin sạc lại thay vì pin dùng một lần, xem cell EVE ICR18650/26V A hoặc toàn bộ dải sản phẩm EVE đang phân phối. Hai nhóm này phục vụ hai bài toán hoàn toàn khác nhau, đừng thay thế lẫn nhau.
Liên hệ POTECH để nhận báo giá theo số lượng, xin datasheet bản đầy đủ, hỏi về bản ER14505M dòng cao hoặc được tư vấn cách ghép HLC cho thiết bị có xung dòng lớn.
Nguồn datasheet
- EVE Energy, trang sản phẩm ER14505 Li-SOCl2 (dung lượng, dòng, tự xả, nhiệt độ, kích thước)
- Evlithium, EVE ER14505 3.6V 2700mAh (tuổi thọ lưu trữ, chứng nhận, ứng dụng)
Thông số điện áp, model và cỡ pin đối chiếu với nhãn in trên thân sản phẩm. Một số lô cũ được công bố ở mức 2600mAh, vì vậy khi ký hợp đồng số lượng lớn nên ghi rõ mức dung lượng của lô đang giao.
