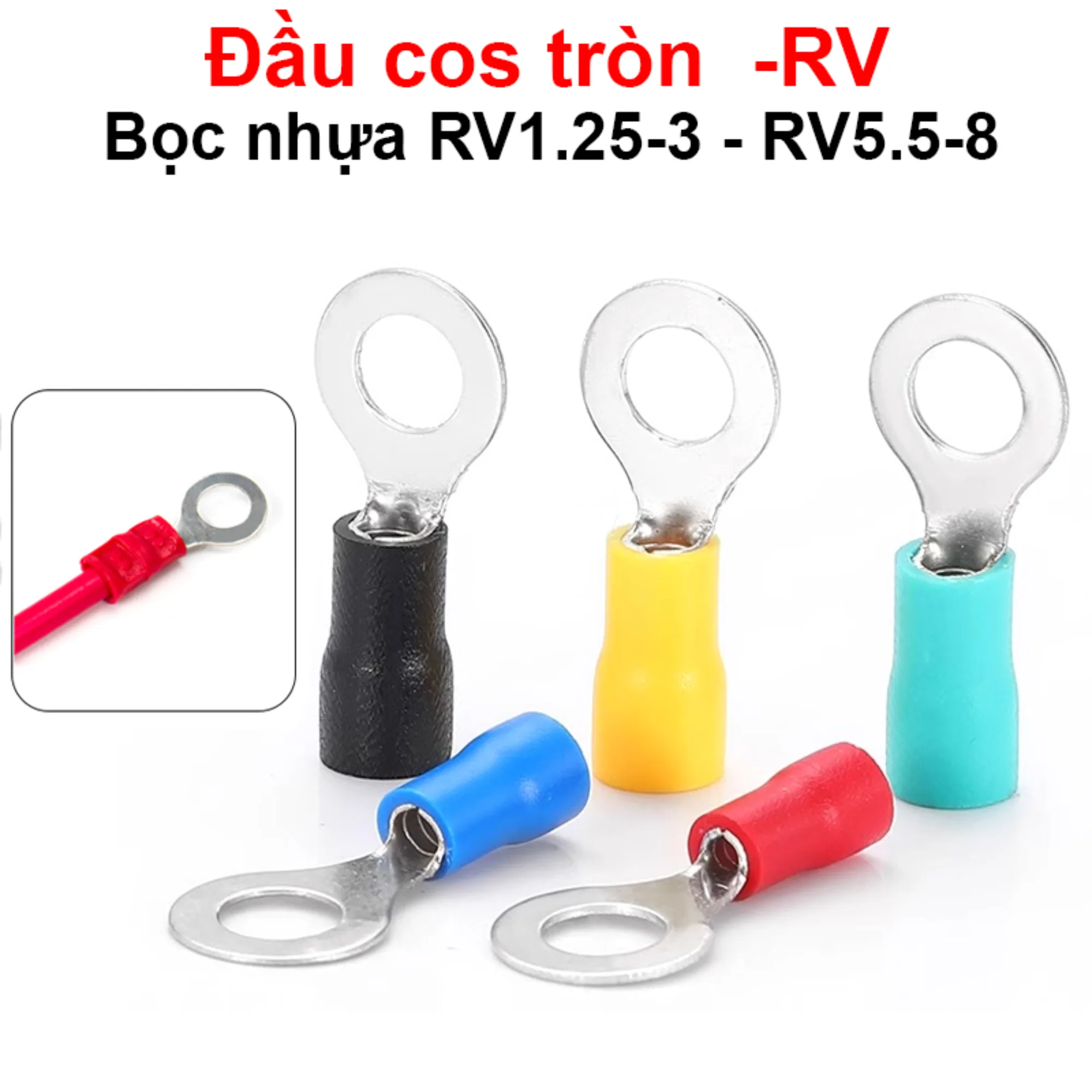

Đầu cos tròn RV bọc PVC, lõi đồng mạ thiếc – Bịch 100 cái
Có sẵn hàng – Quy cách 1 bịch 100 cái.
Đầu cos tròn RV bọc PVC, lõi đồng mạ thiếc. 9 mã cho dây 0,5–6 mm² tùy mã; đường kính lỗ 3,2–8,4 mm. Chọn đúng mã theo bảng thông số.
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
–
Biến thể (9)
| SKU | Thuộc tính | Giá |
|---|---|---|
| — | ma-dau-cos: RV S1.25-4 | 86.400 ₫ |
| — | ma-dau-cos: RV 2-3 | 183.600 ₫ |
| — | ma-dau-cos: RV S2-4 | 183.600 ₫ |
| — | ma-dau-cos: RV S2-5 | 183.600 ₫ |
| — | ma-dau-cos: RV 2-6 | 183.600 ₫ |
| — | ma-dau-cos: RV 3.5-4 | 324.000 ₫ |
| — | ma-dau-cos: RV 3.5-6 | 367.200 ₫ |
| — | ma-dau-cos: RV 5.5-5 | 367.200 ₫ |
| — | ma-dau-cos: RV 5.5-8 | 378.000 ₫ |
Đầu cos tròn RV bọc cách điện – Bịch 100 cái
Đầu cos tròn RV dùng để hoàn thiện đầu dây điện và kết nối với vị trí bắt vít hoặc bu lông phù hợp. Phần tiếp xúc dạng vòng kín ôm quanh thân vít, kết hợp ống ép dây có lớp bọc cách điện giúp bố trí đầu nối gọn gàng.
Sản phẩm có 9 mã lựa chọn, dành cho dây từ 0,5–6 mm² tùy mã. Có sẵn hàng, quy cách 1 bịch 100 cái. Chọn mã theo tiết diện dây và đường kính lỗ bắt vít.
Bảng thông số 9 mã cos tròn RV
| Mã cos | Dây (mm²) | AWG | Đường kính lỗ (mm) | Dòng ghi trên ảnh (A) |
|---|---|---|---|---|

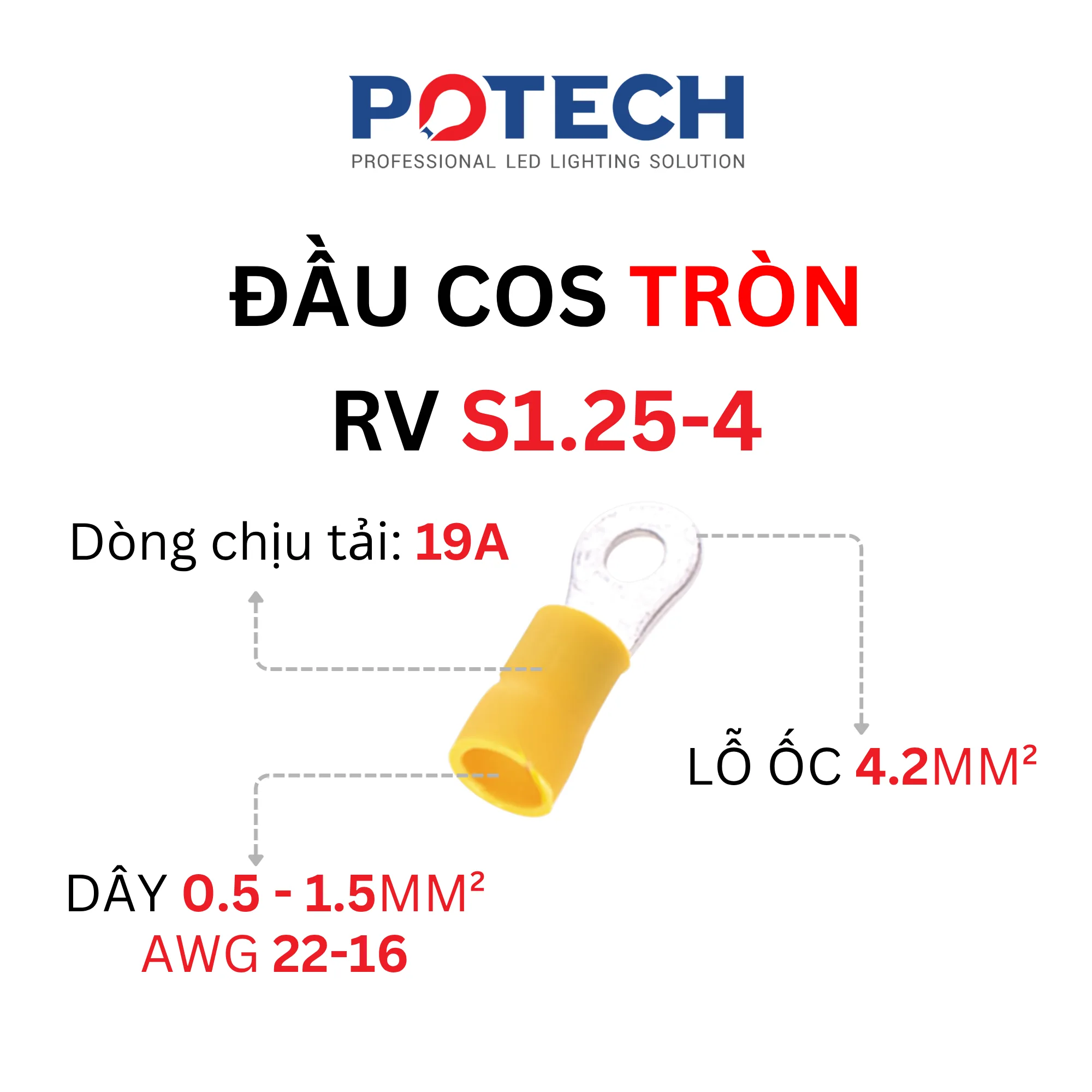

| RV S1.25-4 | 0,5–1,5 | 22–16 | 4,2 | 19 |
| RV 2-3 | 1,5–2,5 | 16–14 | 3,2 | 27 |

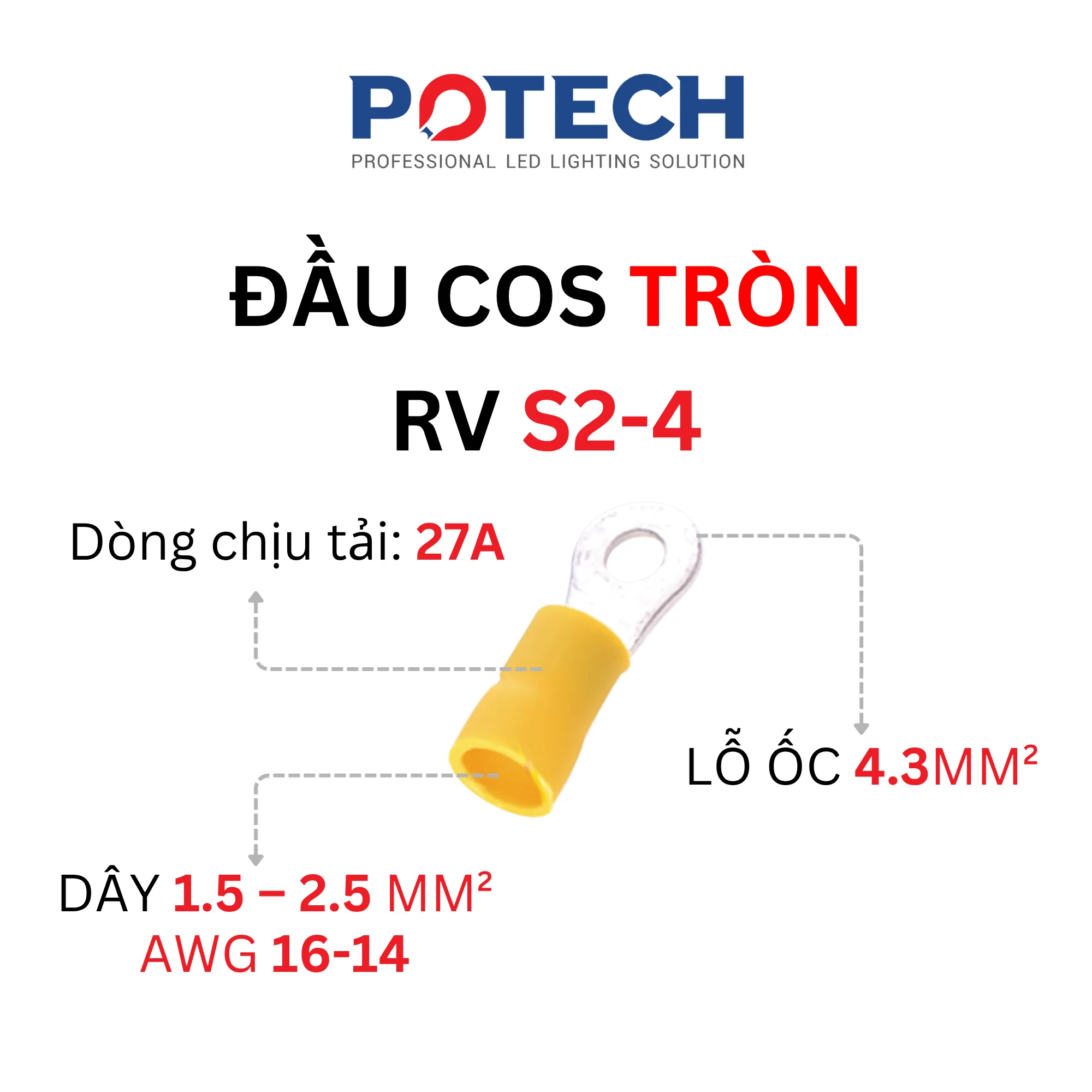

| RV S2-4 | 1,5–2,5 | 16–14 | 4,3 | 27 |

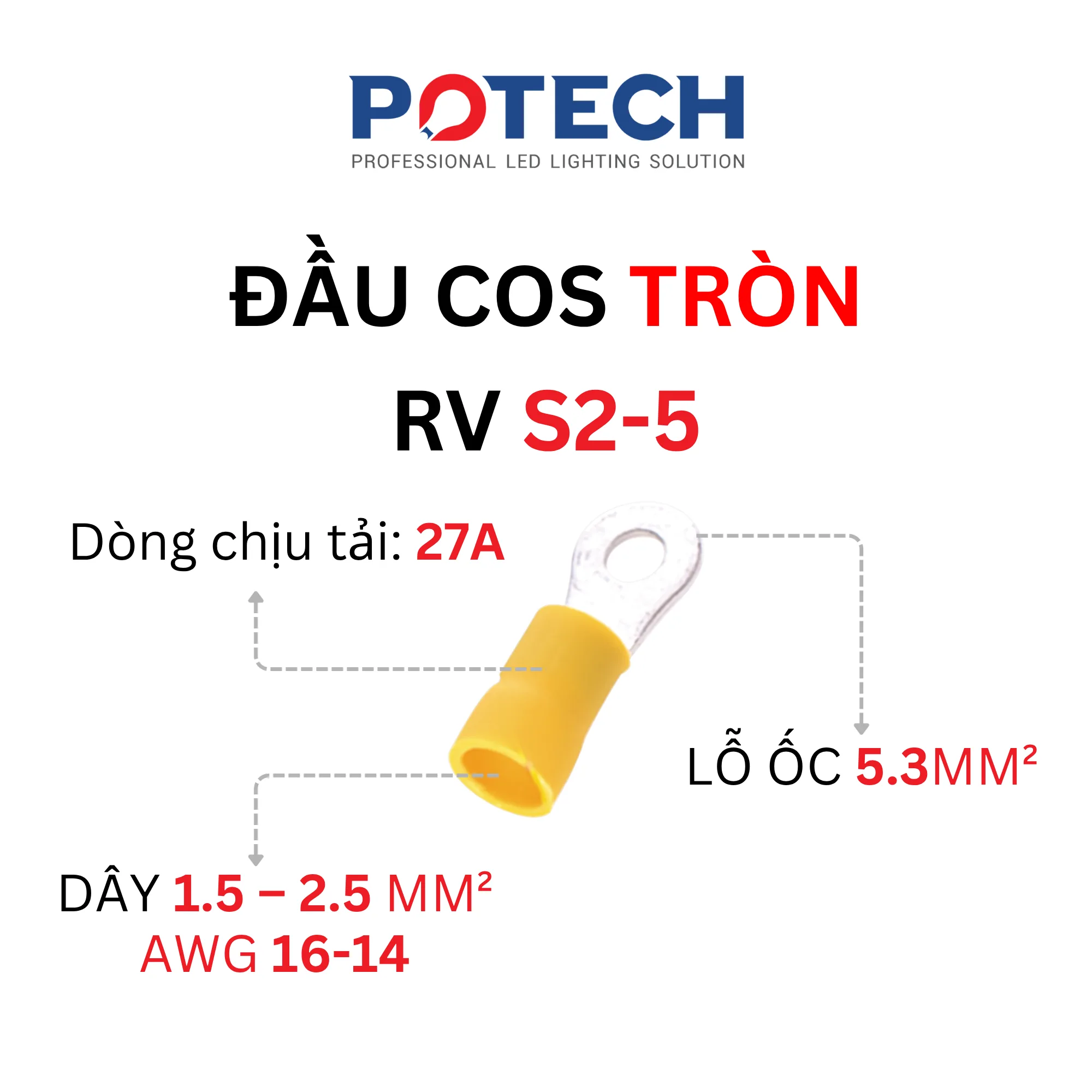

| RV S2-5 | 1,5–2,5 | 16–14 | 5,3 | 27 |
| RV 2-6 | 1,5–2,5 | 16–14 | 6,4 | 27 |

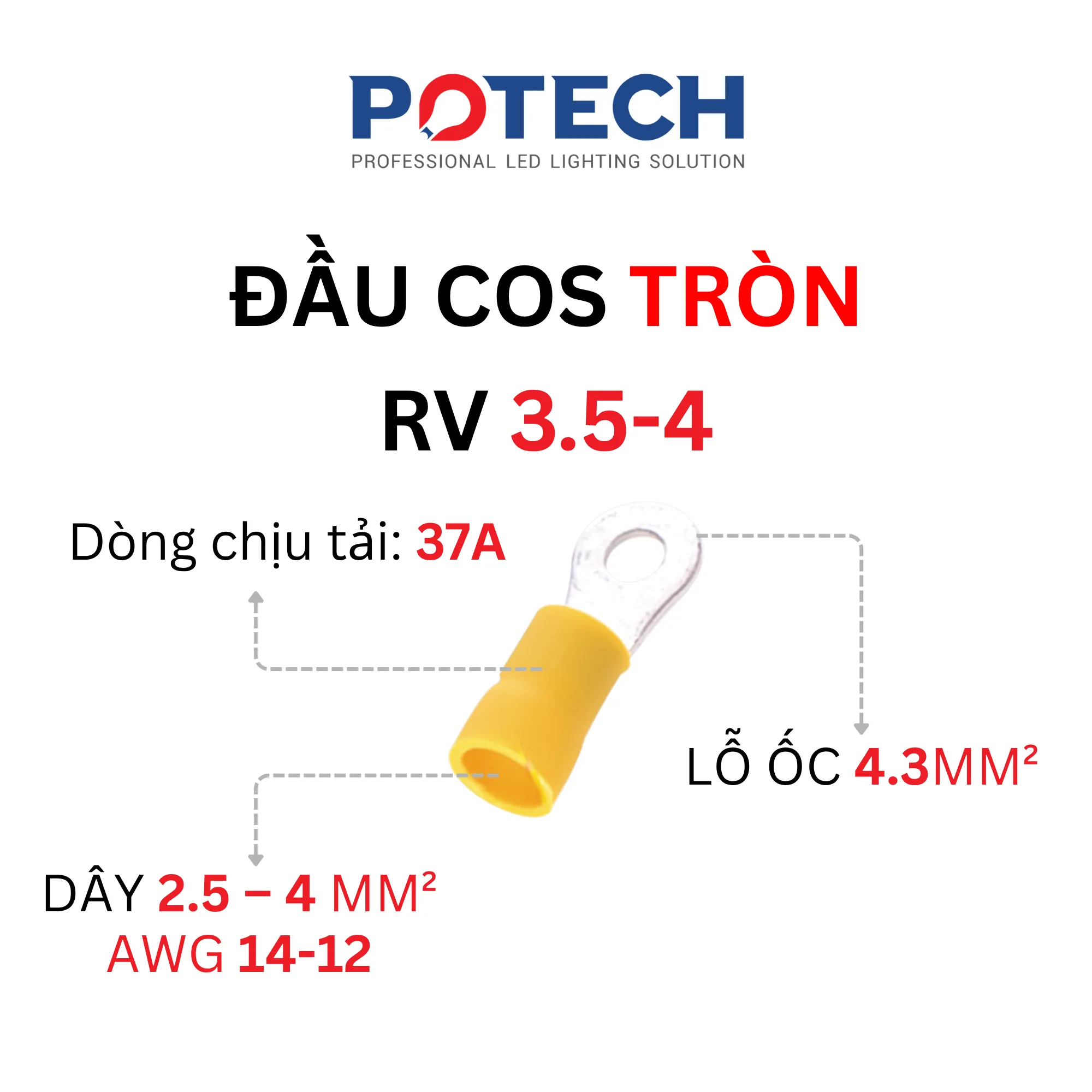

| RV 3.5-4 | 2,5–4 | 14–12 | 4,3 | 37 |

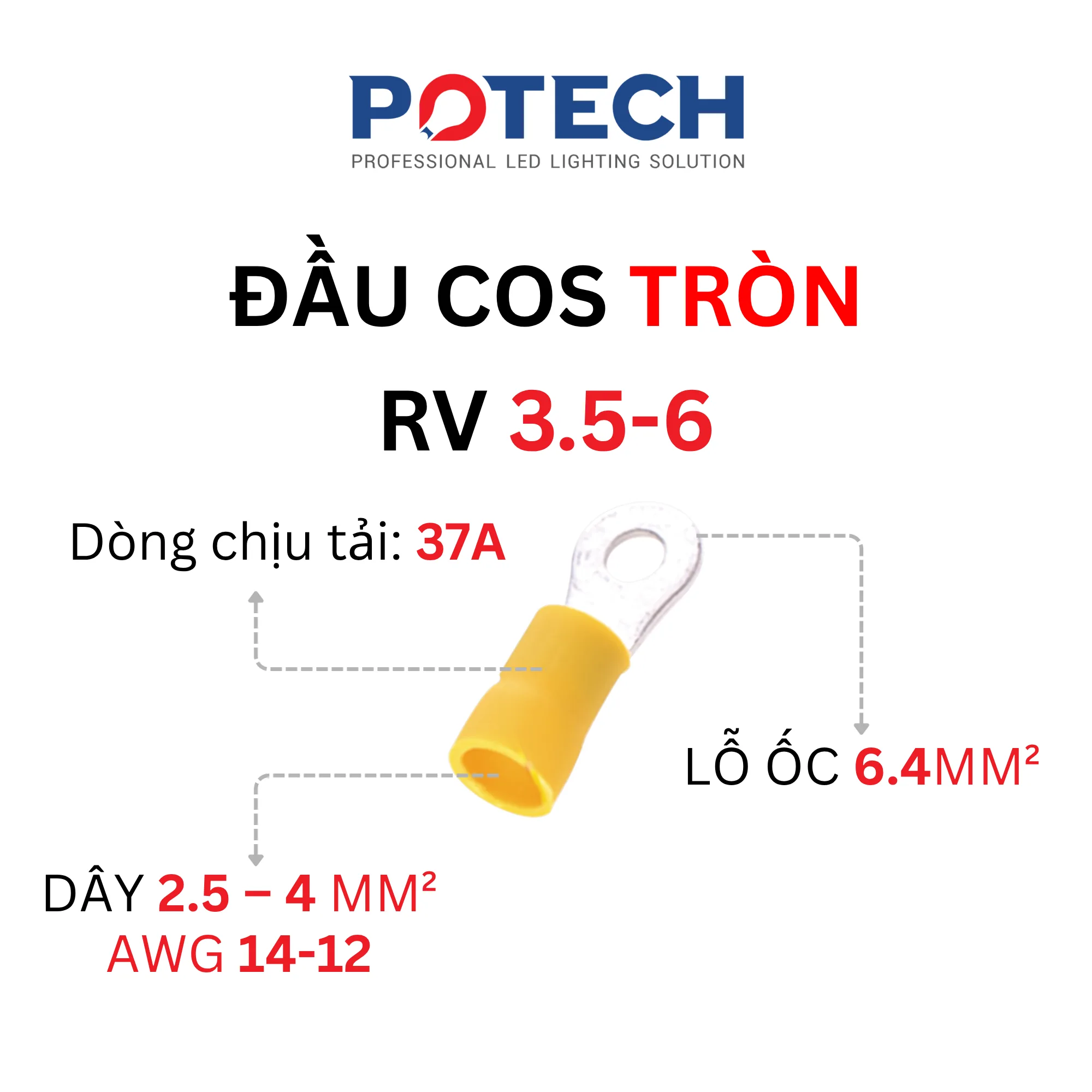

| RV 3.5-6 | 2,5–4 | 14–12 | 6,4 | 37 |

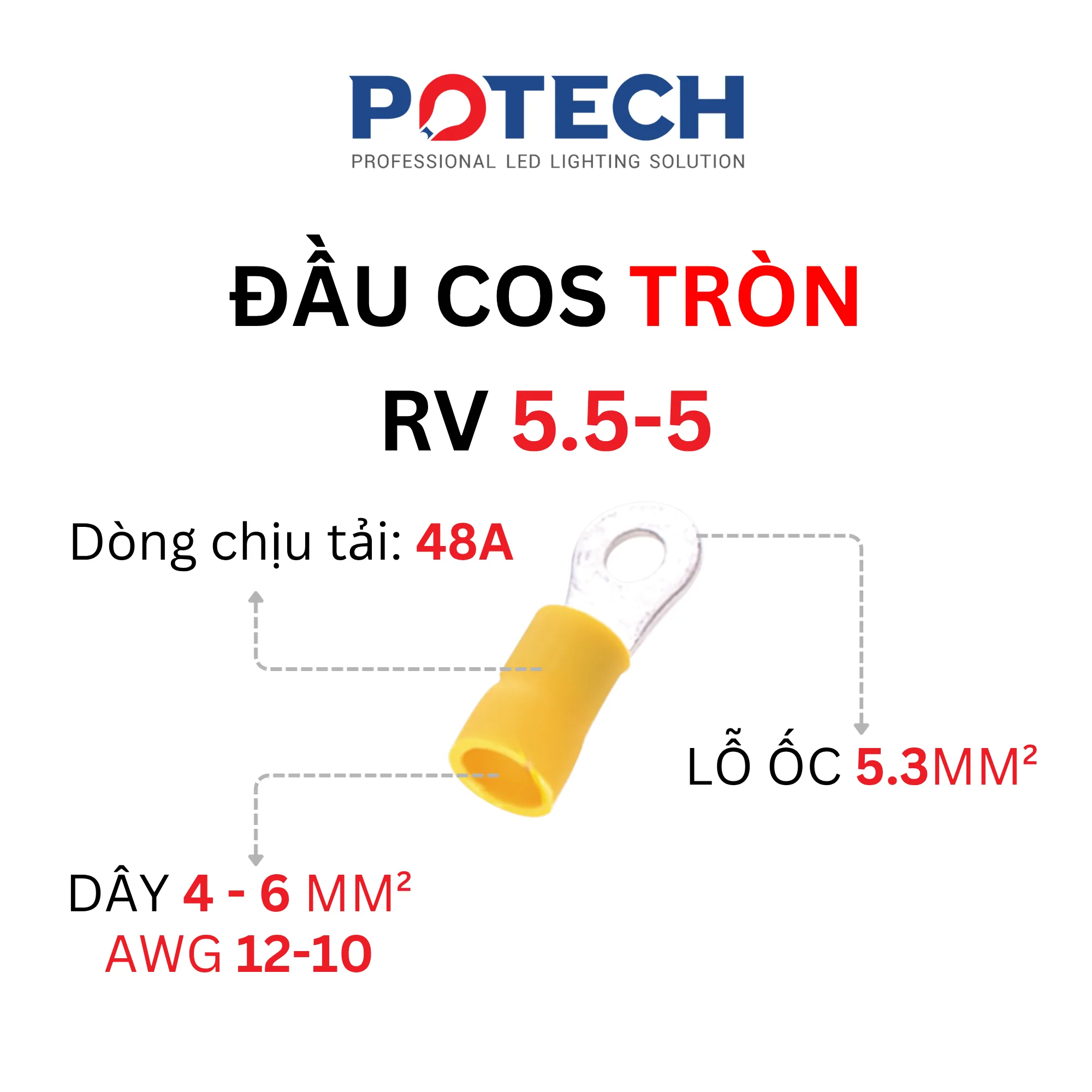

| RV 5.5-5 | 4–6 | 12–10 | 5,3 | 48 |

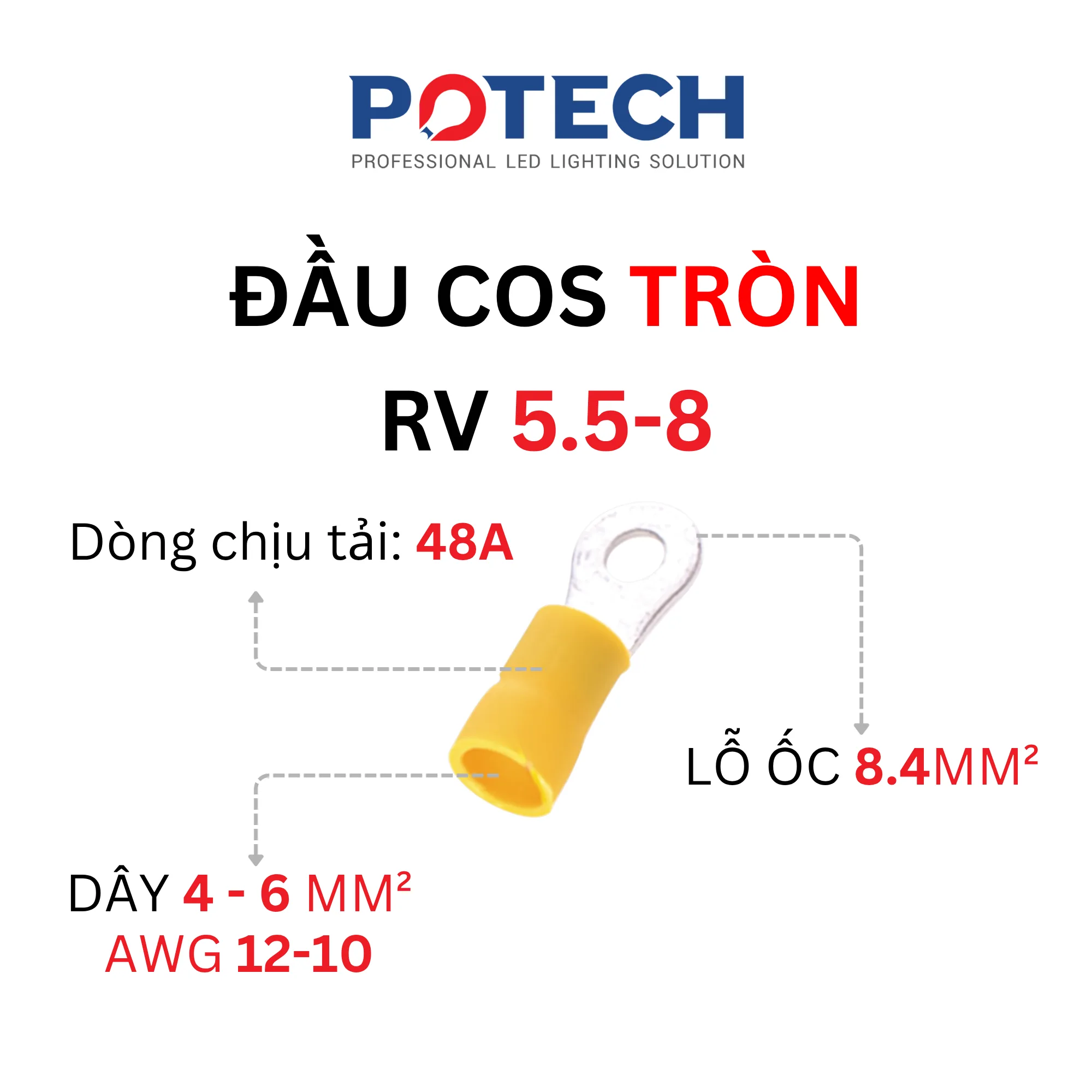

| RV 5.5-8 | 4–6 | 12–10 | 8,4 | 48 |
Thông số được tổng hợp từ ảnh sản phẩm. Đường kính lỗ tính bằng mm, không phải mm² như chữ in trên ảnh; tiết diện dây tính bằng mm². Các mức 19 A, 27 A, 37 A và 48 A là giá trị ghi trên ảnh từng mã. Khả năng sử dụng thực tế cần phù hợp với dây dẫn, mối ép, cọc đấu và điều kiện lắp đặt.
Cấu tạo và đặc điểm
- Vòng tiếp xúc kín: luồn qua vít hoặc bu lông để tạo vị trí liên kết.
- Phần ép dây: giữ lõi dây sau khi được bấm bằng kìm và khuôn phù hợp.

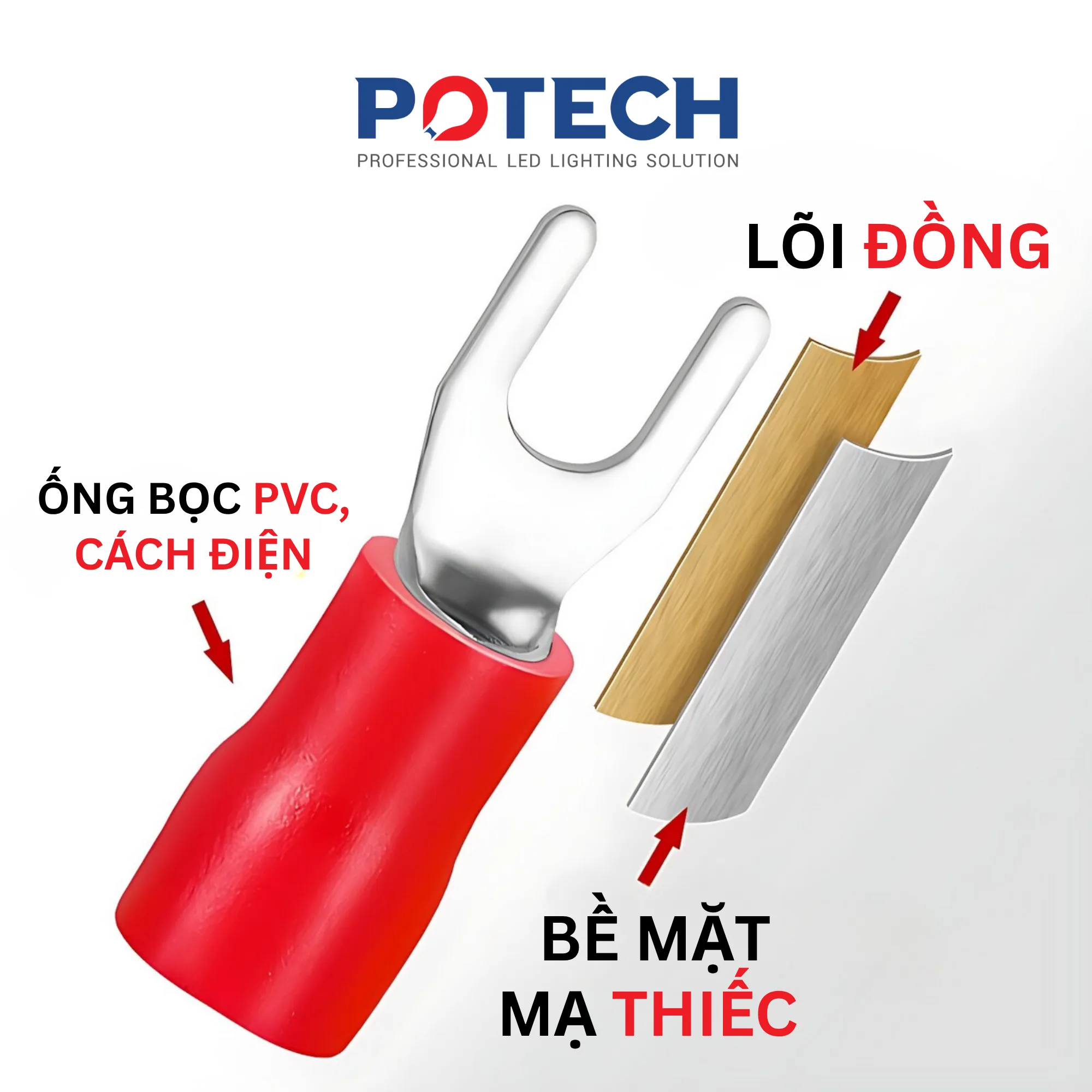

- Lõi đồng, bề mặt mạ thiếc, vỏ PVC: cấu tạo theo hình minh họa vật liệu đi kèm sản phẩm.
Chọn mã cos tròn phù hợp
Trước tiên, xác định tiết diện lõi dây. Sau đó đối chiếu đường kính lỗ với vít hoặc bu lông và kiểm tra bề rộng vị trí đấu nối. Không chọn mã chỉ dựa vào màu vỏ trong ảnh.
Ví dụ, RV S1.25-4 có dải dây 0,5–1,5 mm² và lỗ 4,2 mm; RV 5.5-8 có dải dây 4–6 mm² và lỗ 8,4 mm. Mỗi phân loại được bán theo bịch 100 cái.
Phân biệt cos tròn RV và cos chữ Y
Cos RV có vòng kín nên cần luồn qua thân vít hoặc bu lông khi lắp. Cos chữ Y có chạc mở. Hãy chọn dạng đầu nối phù hợp với thiết kế cọc đấu và yêu cầu của thiết bị.
Tham khảo thêm đầu cos chữ Y POTECH nếu cần đầu nối dạng chạc mở.
Hướng dẫn bấm và lắp cos tròn
- Ngắt nguồn, kiểm tra hết điện trước khi thao tác.
- Chọn cos và khuôn bấm phù hợp với tiết diện dây và loại cos bọc cách điện.
- Tuốt vỏ theo chiều dài ống ép, tránh làm đứt sợi dẫn; đưa lõi dây vào đúng vị trí.
- Bấm bằng dụng cụ phù hợp theo hướng dẫn của dụng cụ, kiểm tra dây không tuột và lớp bọc không bị hỏng.
- Luồn vòng cos qua vít hoặc bu lông, lắp và siết theo hướng dẫn của thiết bị. Kiểm tra khoảng cách với các cực bên cạnh trước khi cấp điện.
Ảnh thông số từng mã
Đường kính lỗ trên các ảnh dưới đây đọc theo đơn vị mm. Các giá trị tiết diện dây dùng đơn vị mm².
Đặt mua cos tròn tại POTECH
Có sẵn 9 mã, quy cách 100 cái/bịch. Khi đặt hàng, cung cấp mã cos và số bịch cần dùng. Liên hệ POTECH để được hỗ trợ đối chiếu tiết diện dây và kích thước vít trước khi chọn.
