Cầu đấu dây điện 12 cực 380V – 10A, 20A, 30A, trắng và đen
Cầu đấu dây điện 12 cực, điện áp định mức 380V, kết nối vít siết, phần dẫn điện bằng đồng.
- Màu trắng hoặc đen.
- Dòng định mức: 10A, 20A, 30A.
- Đơn vị bán: 1 thanh 12 cực.
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
–
Biến thể (6)
| SKU | Thuộc tính | Giá |
|---|---|---|
| — | dong-dinh-muc: 10A, mau-sac: Trắng | 17.280 ₫ |
| — | dong-dinh-muc: 20A, mau-sac: Trắng | 21.600 ₫ |
| — | dong-dinh-muc: 30A, mau-sac: Trắng | 24.840 ₫ |
| — | dong-dinh-muc: 10A, mau-sac: Đen | 17.280 ₫ |
| — | dong-dinh-muc: 20A, mau-sac: Đen | 21.600 ₫ |
| — | dong-dinh-muc: 30A, mau-sac: Đen | 24.840 ₫ |
Cầu đấu dây điện 12 cực 380V – trắng, đen, 10A/20A/30A
Cầu đấu dây điện 12 cực dạng thanh dùng để nối dây bằng vít siết trong hộp điện, tủ điện và các thiết bị. Sản phẩm có hai màu trắng, đen và ba mức dòng định mức 10A, 20A, 30A để lựa chọn theo yêu cầu đấu nối.
Thông số cầu đấu dây điện 12 cực
- Số cực: 12 cực/thanh.
- Điện áp định mức: 380V.
- Dòng định mức: 10A, 20A hoặc 30A tùy loại.
- Màu sắc: trắng, đen.
- Kiểu kết nối: vít siết; dòng terminal strip H/U theo thông tin sản phẩm.
- Vật liệu dẫn điện: đồng.

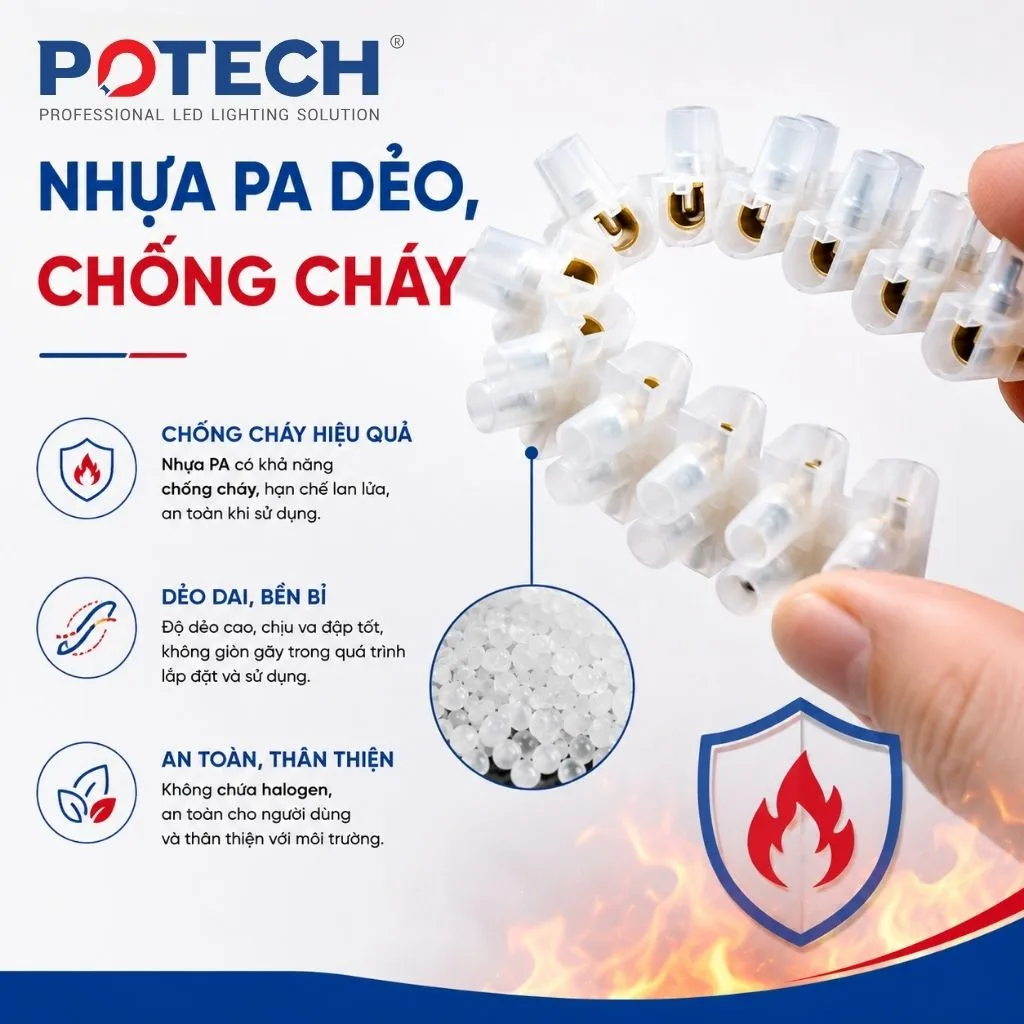

- Vật liệu vỏ: PE, PP hoặc PA tùy phiên bản; ảnh cấu tạo minh họa phiên bản PA.
- CE, RoHS: theo thông tin nhà cung cấp.
- Mã HS theo thông tin cung cấp: 8536909000.
- Đơn vị bán: 1 thanh 12 cực.
| Màu | Dòng điện | Model | Dài × rộng × cao (mm) |
|---|---|---|---|
| Trắng | 10A | JH021 | 125 × 20 × 15 |
| Trắng | 20A | JH014 | 143 × 22 × 17,8 |
| Trắng | 30A | JH005 | 163 × 22 × 18,5 |
| Đen | 10A | JH003 | 125 × 20 × 15 |
| Đen | 20A | JH014 | 143 × 22 × 17,8 |

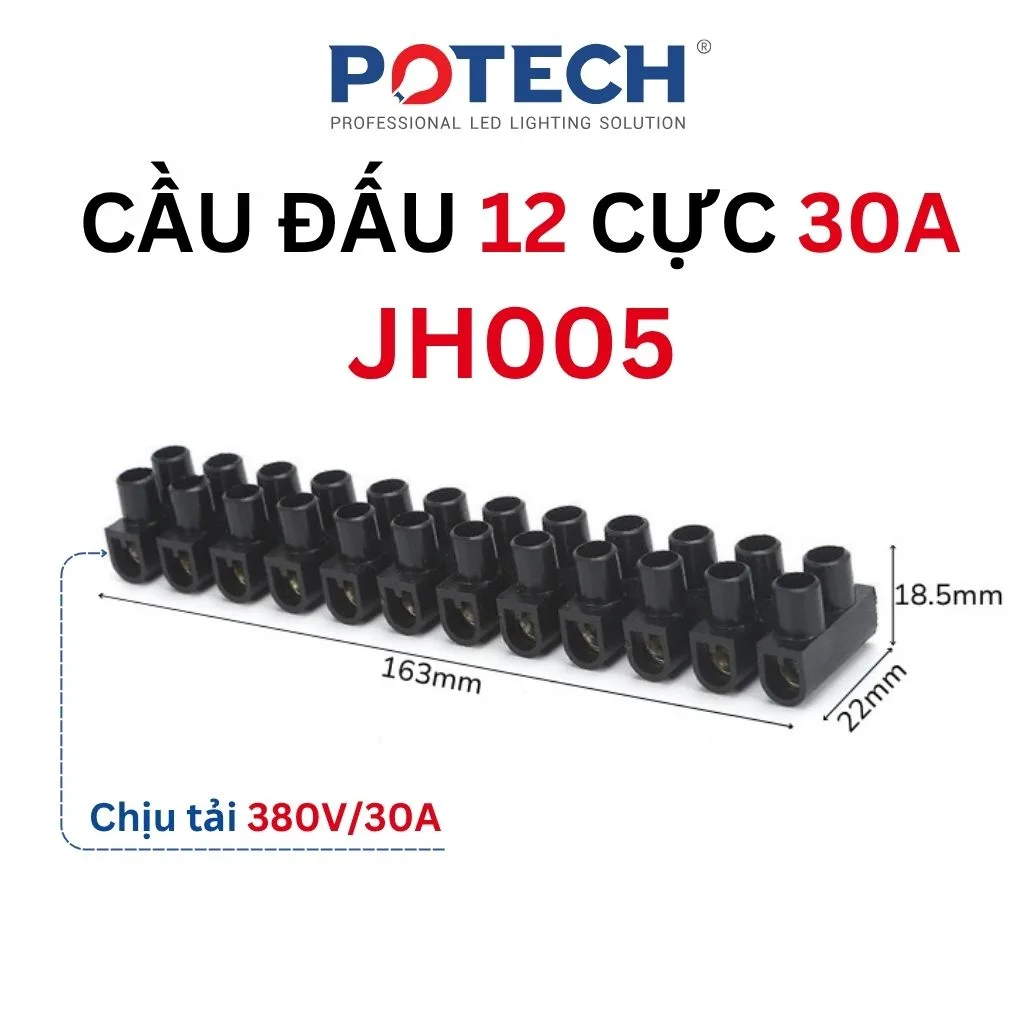

| Đen | 30A | JH005 | 163 × 22 × 18,5 |
Hai màu trắng và đen có cùng kích thước khi cùng dòng điện định mức. Riêng loại 10A có hai model: JH021 màu trắng và JH003 màu đen. Loại 20A dùng model JH014 và loại 30A dùng model JH005 cho cả hai màu.

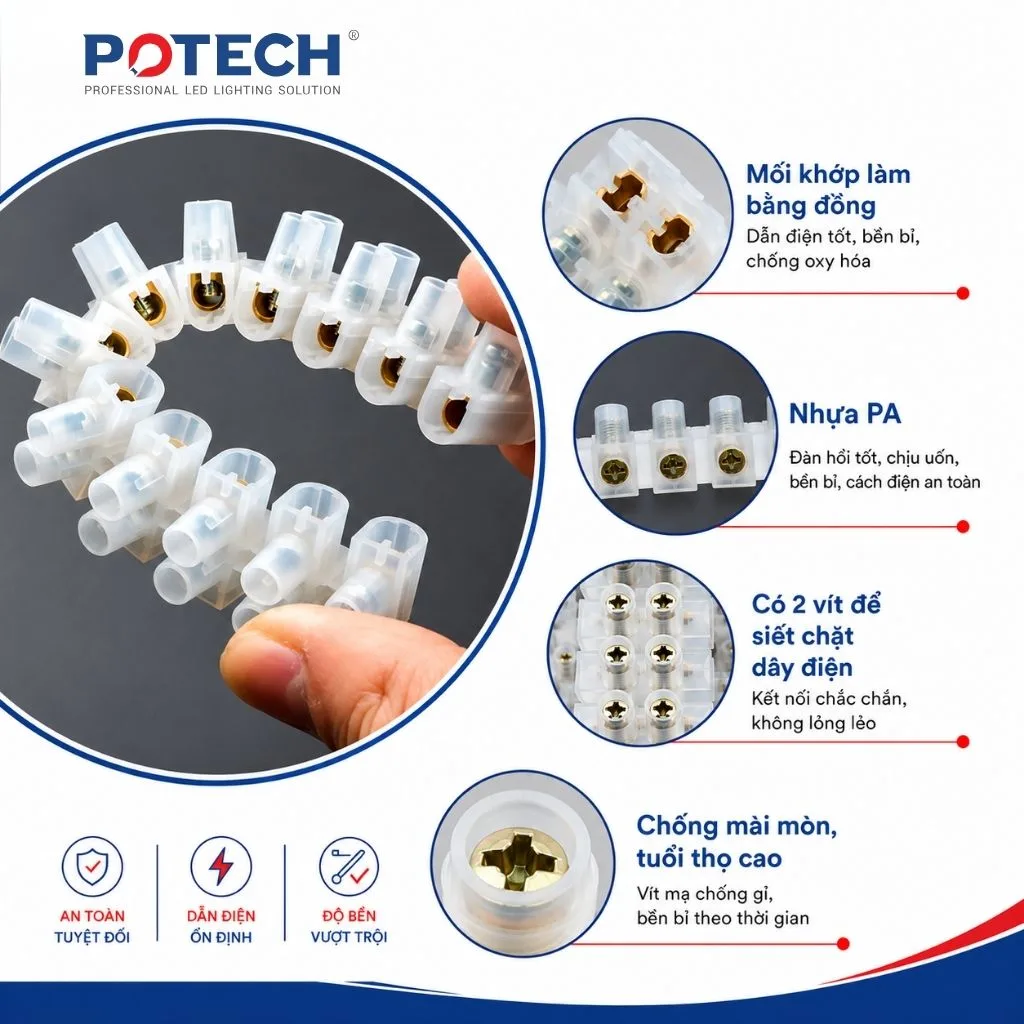

Cấu tạo và đặc điểm
Cầu đấu gồm 12 vị trí nối dây trên một thanh nhựa. Mỗi cực có hai vít để giữ dây ở hai phía, giúp bố trí các mối nối theo hàng. Phần tiếp xúc dẫn điện bằng đồng; lớp vỏ nhựa bao quanh các vị trí kết nối.
Chọn cầu đấu 10A, 20A hay 30A?
Chọn dòng định mức theo yêu cầu của mạch, sau đó chọn màu trắng hoặc đen và đối chiếu kích thước lắp. Kiểm tra cỡ dây phù hợp với lỗ đấu của đúng phiên bản trước khi đặt hàng. Không dùng màu sắc để suy ra dòng định mức hoặc vật liệu vỏ.

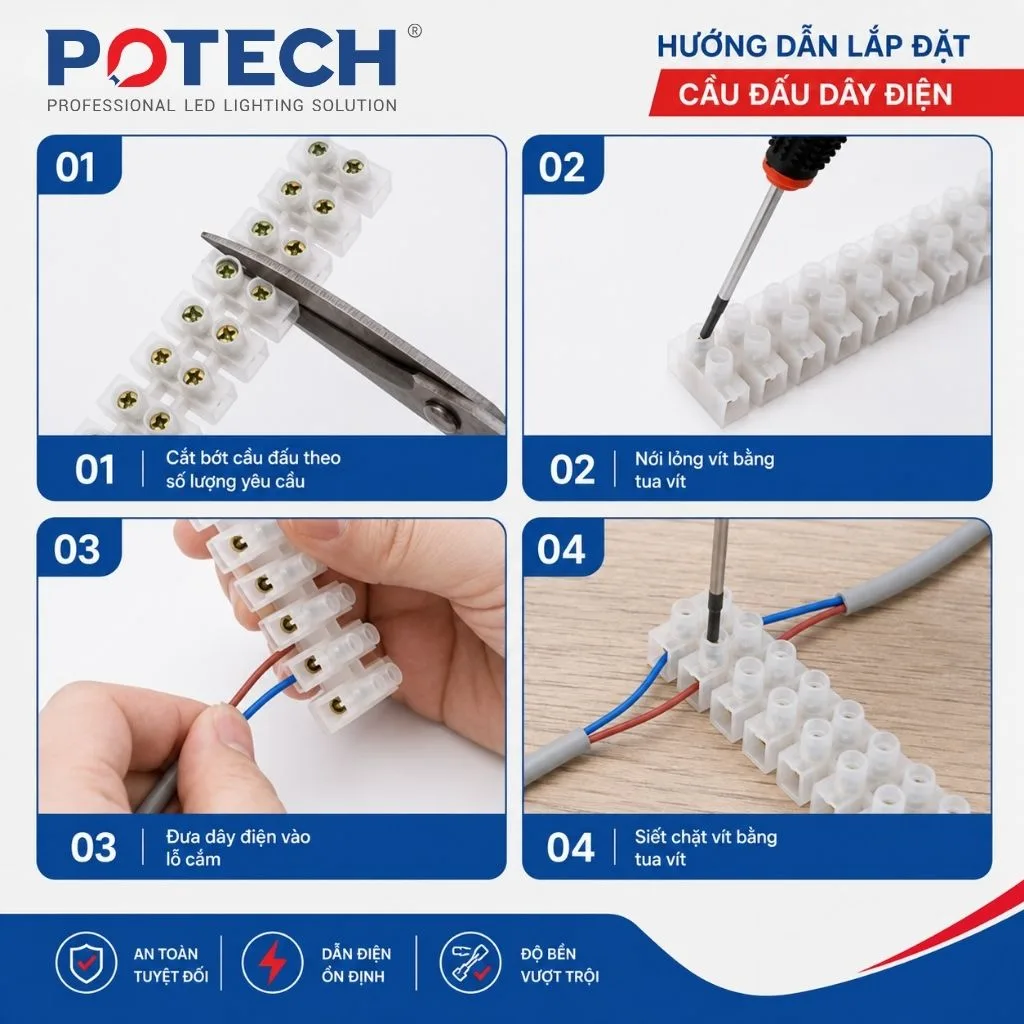

Hướng dẫn lắp đặt
- Ngắt nguồn và kiểm tra hết điện trước khi thao tác.
- Nếu cần chia đoạn, cắt tại phần nhựa nối giữa các cực phù hợp với cấu tạo thanh.
- Nới vít, tuốt vỏ dây vừa chiều sâu đấu nối và đưa dây vào đúng vị trí.
- Siết vít phù hợp, kiểm tra dây được giữ chắc và không có sợi đồng hở chạm cực bên cạnh.
- Bố trí cầu đấu trong hộp hoặc vị trí lắp phù hợp, kiểm tra lại trước khi cấp nguồn.
Khi đặt hàng, chọn đúng màu, dòng định mức và số lượng thanh 12 cực cần dùng.
