Cảm biến chuyển động hồng ngoại MSA015S IR – Lắp trần cao đến 10 m cho nhà kho, nhà xưởng
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Mã sản phẩm | MSA015S IR |
| Chức năng | ON/OFF |
| Nguyên lý | PIR (hồng ngoại thụ động) + cảm biến ánh sáng ngày |
| Điện áp hoạt động | 100–240 VAC (danh định 220 VAC) |
| Dòng tiêu thụ | Tối đa 20 mA |
| Công suất chờ | ≤ 0,2 W @220 V |
| Khả năng tải | 800 W tải trở · 400 W tải cảm |
| Bán kính phát hiện | 4–5 m @ chiều cao lắp 10 m (độ nhạy 100%) |
| Chiều cao lắp đặt | Tối đa 10 m (giá trị điển hình 10 m) |
| Lỗ khoét trần | Ø 65 – 70 mm |
| Kích thước | Ø 85 × 56 mm |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE, RoHS |
Tình trạng
Còn hàng
Khối lượng
–
Kích thước
–
Nhà kho và xưởng sản xuất thường có trần cao 6–10 m, diện tích lớn và người di chuyển không đều theo ca. Để đèn sáng cả ngày là khoản điện lãng phí lớn, nhưng dùng cảm biến trần thường lại không "với" tới độ cao đó. MSA015S IR là cảm biến PIR được thiết kế riêng cho tình huống này: lắp được ở độ cao tới 10 m, vùng quét Ø 8–10 m, và cấu hình bằng DIP switch để nhiều bộ trong cùng một xưởng chạy giống hệt nhau.
Cảm biến chuyển động trần cao hoạt động thế nào?
MSA015S IR dùng nguyên lý PIR – hồng ngoại thụ động (Passive Infrared). "Thụ động" nghĩa là cảm biến không tự phát sóng, chỉ tiếp nhận bức xạ nhiệt sẵn có trong môi trường. Khi có người di chuyển trong vùng phát hiện, lượng hồng ngoại đập vào cảm biến thay đổi và kích hoạt bật đèn. Khi khu vực không còn chuyển động, đèn duy trì thêm khoảng thời gian chờ đã cài rồi tự tắt.
Cảm biến tích hợp sẵn cảm biến ánh sáng ngày với các ngưỡng 5, 50 và 150 Lux. Ở nhà xưởng có mái lấy sáng hoặc cửa sổ trời, bạn đặt ngưỡng phù hợp để đèn chỉ chạy khi ánh sáng tự nhiên không đủ — ban ngày trời sáng, đèn không bật dù có người qua lại. Nếu muốn đèn hoạt động bất kể độ rọi, chỉ cần gạt chế độ này về Tắt.
Vì sao nên chọn MSA015S IR?
Lắp được trần cao tới 10 m. Chiều cao lắp tối đa 10 m — cũng là giá trị điển hình nhà sản xuất khuyến nghị — bao phủ hầu hết nhà kho, xưởng sản xuất và sảnh lớn, nơi cảm biến trần thông thường không đủ tầm.
Vùng quét rộng Ø 8–10 m. Ở độ cao lắp 10 m với độ nhạy 100%, bán kính phát hiện đạt 4–5 m, tương đương đường kính vùng quét 8–10 m. Diện tích phủ lớn giúp giảm số lượng cảm biến cần lắp cho cùng một mặt bằng.
Cài đặt bằng DIP switch – chuẩn hóa cho lắp đặt số lượng lớn. Toàn bộ thông số đặt bằng 8 công tắc gạt: vùng phát hiện, thời gian chờ và ngưỡng ánh sáng ngày. Ưu điểm cho công trình là mọi bộ cảm biến gạt giống nhau sẽ chạy giống hệt nhau, không lệch do vặn tay; đồng thời khó bị chỉnh sai ngoài ý muốn sau khi lắp.
Thời gian chờ tới 30 phút. Bảy mức từ 5 giây đến 30 phút cho phép chọn đúng nhịp làm việc: lối đi và kho lạnh cần tắt nhanh, còn khu vực thao tác cần giữ đèn lâu để tránh tắt giữa chừng.
Tải lớn 800 W. Với 800 W tải trở hoặc 400 W tải cảm, một cảm biến điều khiển được nhiều bộ đèn trên cùng một mạch — giảm chi phí thiết bị cho dự án nhiều bóng.
Điện áp rộng 100–240 V, tiêu thụ thấp. Dòng tiêu thụ tối đa 20 mA và công suất chờ chỉ ≤ 0,2 W ở 220 V, gần như không đáng kể trong tổng điện năng vận hành.
Lắp âm trần hoặc lắp nổi. Lỗ khoét Ø 65–70 mm cho trần thạch cao; với trần bê tông hay kết cấu thép có thể lắp nổi. Đấu nối bằng terminal 4 chân (LN vào · L′N ra) — chắc chắn và thuận tiện cho thi công công nghiệp.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Mã sản phẩm | MSA015S IR |
| Chức năng | ON/OFF |
| Nguyên lý | PIR (hồng ngoại thụ động) + cảm biến ánh sáng ngày |
| Điện áp hoạt động | 100–240 VAC (danh định 220 VAC) |
| Dòng tiêu thụ | Tối đa 20 mA |
| Công suất chờ | ≤ 0,2 W @220 V |
| Khả năng tải | 800 W tải trở · 400 W tải cảm |
| Vùng phát hiện | 100% / 75% / 50% / 25% (DIP switch) |
| Thời gian chờ | 5s / 1 / 3 / 5 / 10 / 20 / 30 phút (DIP switch) |
| Cảm biến ánh sáng | 5 / 50 / 150 Lux / Tắt (DIP switch) |
| Bán kính phát hiện | 4–5 m @ chiều cao lắp 10 m (độ nhạy 100%) |
| Chiều cao lắp đặt | Tối đa 10 m (giá trị điển hình 10 m) |
| Lỗ khoét trần | Ø 65 – 70 mm |

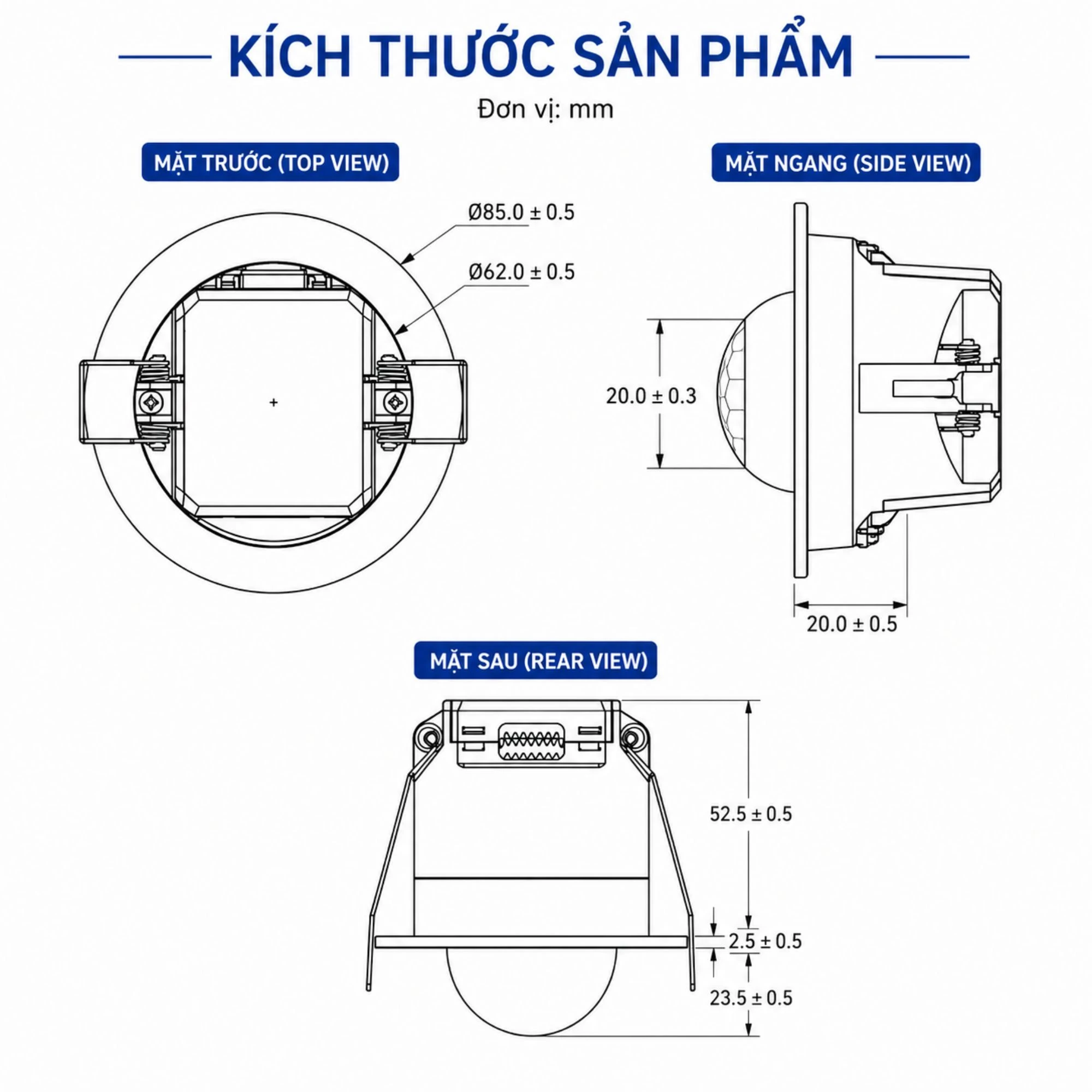

| Kích thước | Ø 85 × 56 mm |
| Đấu nối | Terminal 4 chân (LN vào · L′N ra) |
| Lắp đặt | Âm trần hoặc lắp nổi |
| Nhiệt độ hoạt động | 0 °C đến +35 °C |
| Nhiệt độ lưu kho | –40 °C đến +80 °C |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE, RoHS |

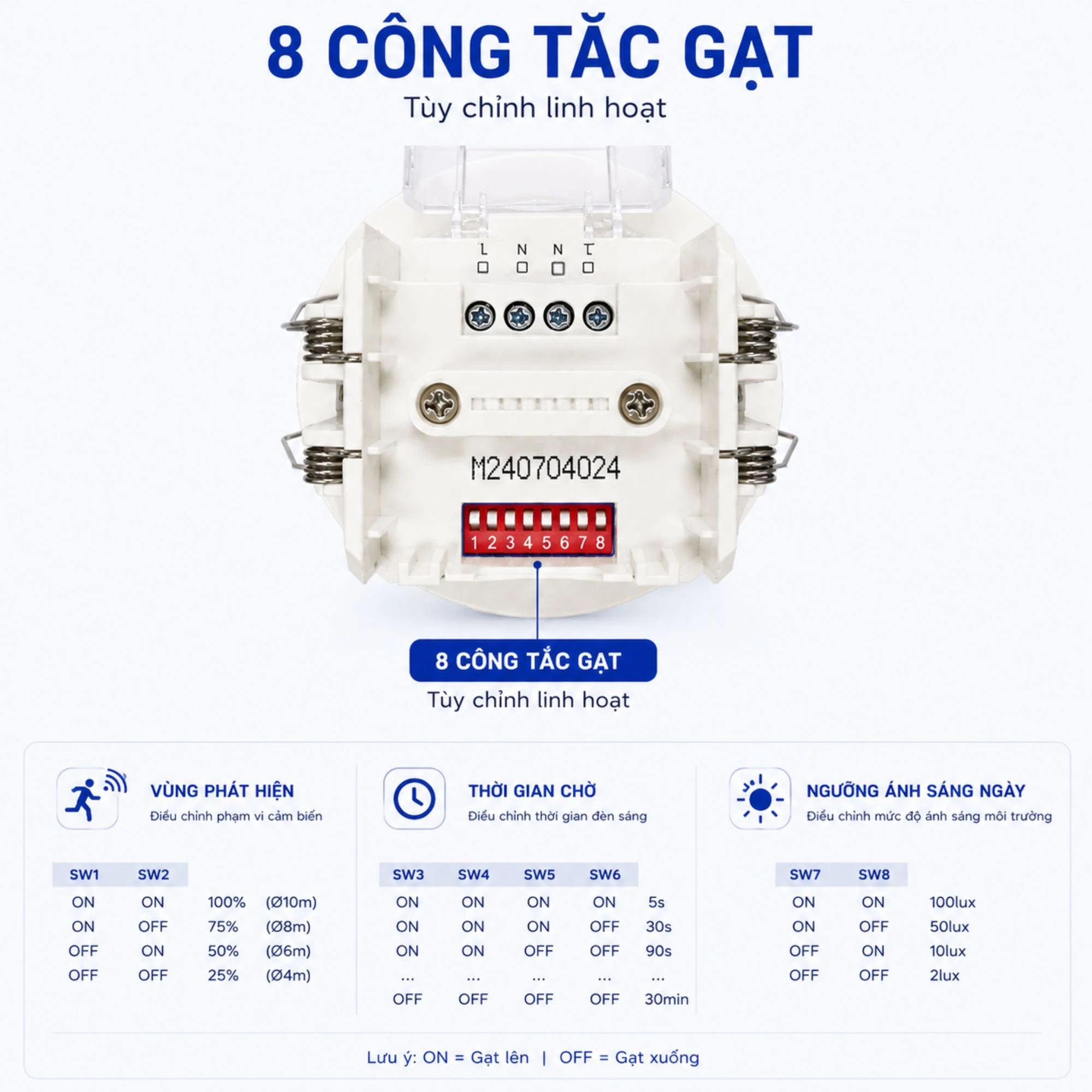

Bảng cài đặt DIP switch (8 vị trí)
Dấu "–" tương ứng vị trí OFF.
Vùng phát hiện — SW 1·2
| Mức | SW1 | SW2 |
|---|---|---|
| 100% | ON | ON |
| 75% | – | ON |
| 50% | ON | – |
| 25% | – | – |
Thời gian chờ — SW 3·4·5·6
| Thời gian | SW3 | SW4 | SW5 | SW6 |
|---|---|---|---|---|
| 5 giây | ON | ON | ON | ON |
| 1 phút | ON | – | ON | ON |
| 3 phút | ON | ON | – | ON |
| 5 phút | ON | ON | ON | – |
| 10 phút | ON | ON | – | – |
| 20 phút | – | – | ON | ON |
| 30 phút | – | – | – | – |
Ánh sáng ngày — SW 7·8
| Ngưỡng | SW7 | SW8 |
|---|---|---|
| 5 Lux | ON | ON |
| 50 Lux | – | ON |
| 150 Lux | ON | – |
| Tắt | – | – |
Khi tắt cảm biến ánh sáng ngày, cảm biến phát hiện chuyển động bất kể độ rọi môi trường.
Cài đặt mặc định từ nhà sản xuất: vùng phát hiện 100% · thời gian chờ 5 giây · ánh sáng ngày Tắt.
Ứng dụng thực tế
MSA015S IR phù hợp với không gian trần cao trong nhà, khô ráo, có người di chuyển:
- Nhà kho, kho hàng, khu vực xếp dỡ
- Xưởng sản xuất, nhà máy
- Sảnh lớn, sảnh thông tầng, khu trưng bày
- Bãi đỗ xe trong nhà, hành lang trần cao
- Kết hợp với đèn LED nhà xưởng (highbay/lowbay) và đèn panel
Lưu ý khi chọn vị trí: cảm biến PIR kích hoạt theo chuyển động, không nhận diện người ngồi bất động. Với khu vực thao tác tại chỗ, nên chọn thời gian chờ dài (20–30 phút) để đèn không tắt giữa chừng. Với lối đi và khu vực người chỉ đi qua, mức 5 giây đến 3 phút là đủ.
Lưu ý khi lắp đặt
Cấp bảo vệ IP20 – chỉ dùng trong nhà, nơi khô ráo. IP20 nghĩa là sản phẩm không có khả năng chống nước và không chống bụi mịn. Không lắp ở ngoài trời, khu vực có nước bắn, nơi rửa sàn bằng vòi áp lực, hoặc khu vực bụi dày như xưởng gỗ, xưởng xi măng, buồng sơn. Với các vị trí này cần chọn cảm biến có cấp bảo vệ cao hơn.
Nhiệt độ môi trường 0–35 °C. Cần khảo sát nhiệt độ thực tế ngay tại vị trí lắp trước khi chốt phương án. Không khí nóng dồn lên cao, nên khu vực sát mái ở độ cao 8–10 m có thể nóng hơn đáng kể so với dưới sàn — nhất là nhà xưởng mái tôn, ít thông gió vào mùa nắng. Nếu vị trí lắp vượt ngưỡng này, nên cải thiện thông gió mái, hạ vị trí lắp xuống thấp hơn, hoặc chọn model có dải nhiệt độ làm việc rộng hơn.

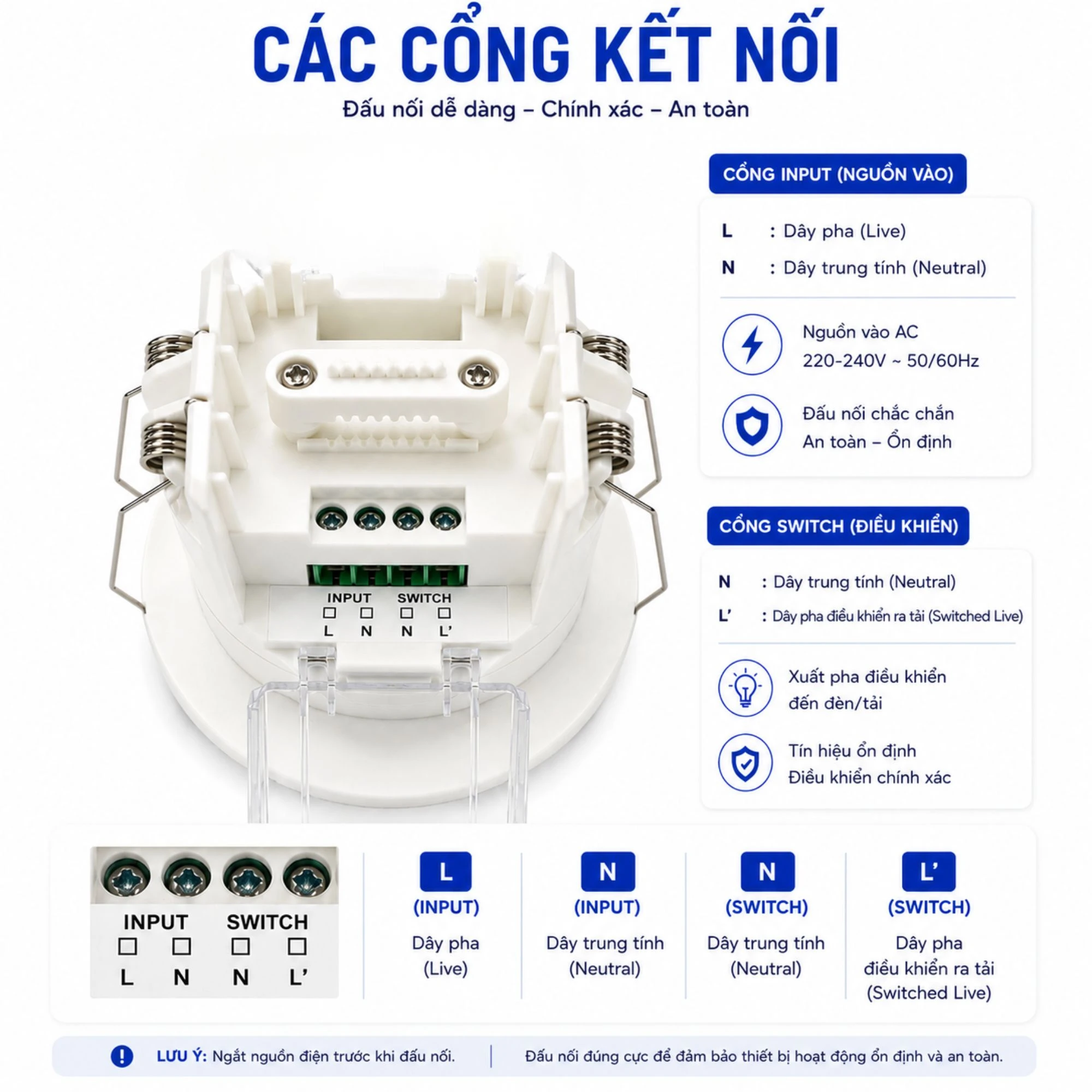

Cảm biến nên được lắp bởi thợ điện có chuyên môn, ngắt nguồn trước khi đấu dây. Đấu đúng sơ đồ terminal 4 chân: LN là nguồn vào, L′N là ngõ ra cấp cho driver đèn. Nếu lắp âm trần, khoét lỗ đúng Ø 65–70 mm để giá kẹp bám chắc.
Để tránh kích hoạt sai, không lắp cảm biến gần miệng gió điều hòa, quạt công nghiệp, lò nhiệt hoặc nơi có luồng khí nóng — thay đổi nhiệt độ đột ngột có thể khiến cảm biến hiểu nhầm là chuyển động. Tránh để kệ hàng cao, vách ngăn hoặc thiết bị lớn che khuất vùng quét phía dưới; ở nhà kho, cần tính tới việc hàng hóa xếp cao có thể chắn tầm nhìn của cảm biến sau khi lắp.
Đầu dò PIR dễ hư khi va đập, nên thao tác nhẹ tay khi vận chuyển và lắp đặt.
Khi mới cấp nguồn: đèn báo trên cảm biến nhấp nháy khoảng 10 giây rồi tắt. Đây là giai đoạn khởi tạo — trong thời gian này cảm biến chưa phát hiện chuyển động, sau đó mới vào chế độ hoạt động bình thường.
Câu hỏi thường gặp
Lắp được ở độ cao bao nhiêu? Tối đa 10 m, và 10 m cũng là giá trị điển hình được nhà sản xuất khuyến nghị cho model này.
Vùng phát hiện rộng bao nhiêu? Đường kính Ø 8–10 m, tương ứng bán kính 4–5 m khi lắp ở độ cao 10 m với độ nhạy 100%. Nếu đặt độ nhạy thấp hơn (75/50/25%), vùng quét sẽ thu hẹp lại.
Điều khiển được bao nhiêu W đèn? Tối đa 800 W với tải trở, hoặc 400 W với tải cảm (đèn có driver/ballast).
Cài đặt thông số như thế nào? Bằng DIP switch 8 vị trí trên thân cảm biến, theo bảng cài đặt phía trên. Cách này giúp nhiều bộ cảm biến trong cùng công trình được đặt giống hệt nhau.
Dùng được ngoài trời không? Không. Cấp bảo vệ IP20 chỉ phù hợp trong nhà, khu vực khô ráo và ít bụi.
Ban ngày đèn có bị bật không? Không, nếu bật cảm biến ánh sáng ngày và chọn ngưỡng 5, 50 hoặc 150 Lux phù hợp với độ sáng tự nhiên tại vị trí lắp. Nếu để chế độ Tắt, cảm biến sẽ hoạt động bất kể trời sáng hay tối.
Lắp âm trần hay lắp nổi? Cả hai. Trần thạch cao khoét lỗ Ø 65–70 mm để lắp âm; trần bê tông hoặc kết cấu thép thì lắp nổi.
