KNX là gì? Ứng dụng của KNX trong chiếu sáng

1. Giới thiệu tổng quan về tiêu chuẩn KNX

KNX là một tiêu chuẩn truyền thông mở dành cho tự động hóa tòa nhà và nhà thông minh, được sử dụng rộng rãi trong các hệ thống điều khiển chiếu sáng, HVAC, quản lý năng lượng và các thiết bị tích hợp. Bài viết này mô tả KNX dưới góc độ kỹ thuật, tập trung vào cơ chế hoạt động, phạm vi ứng dụng và giá trị của KNX trong kiến trúc hạ tầng M&E. Nội dung tập trung vào giải pháp điều khiển tòa nhà thương mại, gắn với lĩnh vực chiếu sáng và thiết bị công nghiệp của POTECH.

1.1. Vai trò của KNX trong tự động hóa tòa nhà

KNX được sử dụng để liên kết nhiều nhóm thiết bị khác nhau vào một giao thức thống nhất. Hệ thống này giúp doanh nghiệp giảm sự phân mảnh công nghệ, đảm bảo khả năng mở rộng và duy trì hiệu quả vận hành lâu dài. KNX đặc biệt phù hợp với tòa nhà yêu cầu tự động hóa nhiều chức năng như điều khiển đèn, điều hòa, rèm cửa, cảm biến môi trường và quản lý năng lượng.

1.2. Tại sao KNX quan trọng trong ngành chiếu sáng

KNX cung cấp nền tảng điều khiển tin cậy cho các thiết bị chiếu sáng, bao gồm đèn truyền thống và Đèn LED. Trong các dự án quy mô lớn sử dụng Đèn LED POTECH, hệ thống KNX cho phép quản lý kịch bản chiếu sáng, tự động điều chỉnh độ sáng và tối ưu tiêu thụ điện năng. Cách tiếp cận này phù hợp với các tiêu chuẩn bền vững và mô hình vận hành tiết kiệm năng lượng.

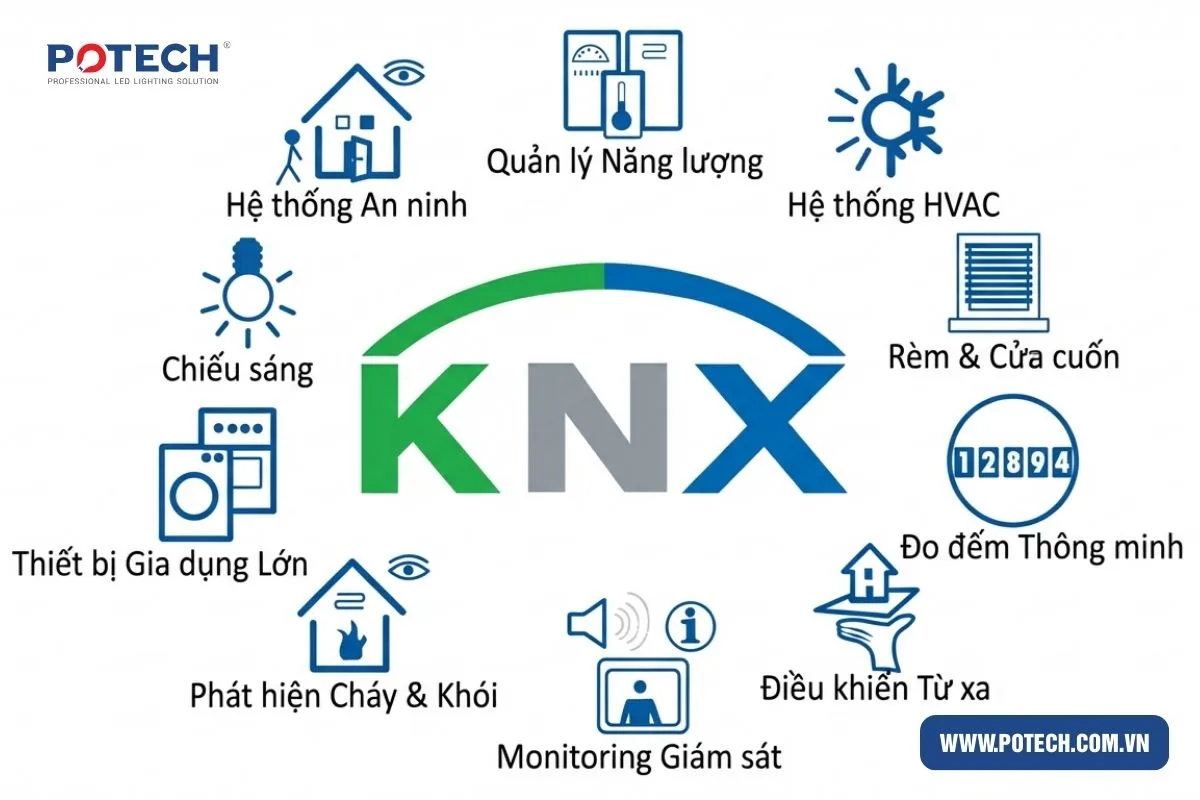

2. KNX là gì? (định nghĩa kỹ thuật)

KNX là tiêu chuẩn truyền thông quốc tế (ISO/IEC 14543-3) sử dụng cơ chế bus phân tán để kết nối và điều khiển các thiết bị điện – điện tử trong tòa nhà. Mỗi thiết bị tham gia mạng KNX được tích hợp vi điều khiển và có khả năng gửi – nhận telegram theo cấu trúc định dạng chuẩn. Hệ thống không yêu cầu bộ điều khiển trung tâm, cho phép thiết bị hoạt động độc lập và duy trì tính ổn định ngay cả khi một nút bất kỳ bị lỗi.

2.1. Đặc tính nền tảng

Kiến trúc phân tán giữa các thiết bị.
Tính mở và tương thích đa nhà sản xuất.
Hỗ trợ nhiều lớp vật lý gồm TP, RF, PL và IP/Ethernet.
Bảo mật theo tiêu chuẩn KNX Secure, gồm Data Secure và IP Secure.
Tính ổn định cao nhờ cơ chế giao tiếp đơn giản và địa chỉ hóa rõ ràng.

3. Lịch sử phát triển của tiêu chuẩn KNX

KNX ra đời năm 1999, khi Hiệp hội KNX được thành lập từ sự hợp nhất của ba tiêu chuẩn châu Âu: EIB, EHS và BatiBUS. Mục tiêu của việc hợp nhất là tạo ra một nền tảng thống nhất, cho phép sự tương thích rộng rãi giữa các nhà sản xuất thiết bị. Từ năm 2003, KNX trở thành tiêu chuẩn EN 50090 và sau đó được công nhận là tiêu chuẩn quốc tế ISO/IEC 14543.

3.1. Sự phát triển của hệ sinh thái KNX

500+ nhà sản xuất thiết bị KNX toàn cầu.
Hàng vạn thiết bị được chứng nhận KNX.
Cộng đồng KNX Partner trải rộng tại nhiều quốc gia.
Phiên bản KNX Secure ra đời nhằm đáp ứng yêu cầu bảo mật mạng hiện đại.

3.2. Ý nghĩa đối với ngành chiếu sáng và IoT

Sự phát triển của KNX giúp các hệ thống chiếu sáng chuyển từ điều khiển truyền thống sang nền tảng tự động hóa hoàn chỉnh, có thể tích hợp thêm các giao thức như Giao thức LoRa hoặc BACnet trong tầng BMS.

4. Kiến trúc hệ thống KNX (topology) gồm những gì?

Kiến trúc KNX được thiết kế theo mô hình phân cấp. Mỗi thành phần trong kiến trúc có chức năng rõ ràng để tối ưu hóa khả năng mở rộng và duy trì độ ổn định vận hành.

4.1. Cấu trúc phân cấp của KNX

Line (tuyến)
Area (khu vực)
Backbone (xương sống)
Coupler (bộ ghép)
Cấu trúc này có thể hỗ trợ hàng chục nghìn thiết bị trong cùng một dự án.

4.2. Địa chỉ hóa trong KNX

Địa chỉ nhóm (Group Address) và địa chỉ vật lý (Physical Address) là hai thành phần quan trọng để thiết lập cấu hình trong phần mềm ETS.

Physical Address mô tả vị trí thiết bị trong kiến trúc.
Group Address mô tả logic điều khiển giữa cảm biến và actuator.

4.3. Kết nối giữa các tuyến

Line Coupler và Backbone Coupler được dùng để truyền telegram giữa các vùng. Thiết kế này giúp hệ thống không bị quá tải và cho phép mở rộng cấu trúc bất kỳ lúc nào.

5. KNX hoạt động theo cơ chế nào?

Mỗi thiết bị KNX giao tiếp thông qua telegram. Telegram chứa thông tin địa chỉ, loại lệnh và giá trị dữ liệu. Cơ chế này hoạt động tương tự giao tiếp điểm-điểm, nhưng thực chất dựa trên bus chung.

5.1. Quy trình hoạt động kỹ thuật

Sensor gửi dữ liệu sự kiện (ví dụ: bật công tắc).
Telegram được truyền trên bus và đến actuator.
Actuator thực thi lệnh như điều chỉnh độ sáng đèn hoặc đóng mở rèm.
ETS đảm nhiệm việc cấu hình logic giữa các thiết bị.

5.2. Tính ổn định của cơ chế bus

Mạng bus KNX duy trì hiệu suất ngay cả khi một thiết bị gặp sự cố. Nhờ mô hình phân tán, hệ thống vẫn hoạt động mà không cần bộ điều khiển trung tâm.

5.3. Liên kết với hệ thống chiếu sáng

Trong các dự án sử dụng Đèn LED POTECH, actuator KNX có thể điều chỉnh mờ sáng, bật tắt theo lịch hoặc dựa trên cảm biến. Kiến trúc này giúp giảm chi phí năng lượng và tăng tuổi thọ hệ thống chiếu sáng.

Với nhà xưởng chỉ cần bật tắt theo người và theo ánh sáng tự nhiên, phương án nhẹ hơn KNX là cảm biến tích hợp trong đèn LED kết hợp dimming 0-10V.

6. KNX truyền thông bằng những phương thức nào?

KNX hỗ trợ nhiều lớp vật lý để phù hợp với các loại công trình khác nhau. Mỗi phương thức truyền thông sử dụng cơ chế mã hóa và tốc độ truyền riêng, đảm bảo khả năng triển khai linh hoạt trong môi trường dân dụng và thương mại.

6.1. KNX TP (Twisted Pair)

KNX TP1 là lớp vật lý được sử dụng rộng rãi nhất. Cặp dây xoắn đảm bảo độ ổn định cao và khả năng chống nhiễu trong môi trường công nghiệp.

6.1.1. Đặc điểm kỹ thuật

Điện áp bus: 21-30 VDC.
Tốc độ truyền: 9.6 kbps.
Topology hỗ trợ: Line, Tree, Star (không được đấu thành mạch vòng).
64 thiết bị mỗi line; tối đa hơn 58.000 thiết bị toàn hệ thống.

6.1.2. Ưu điểm

Rất ổn định trong các tòa nhà thương mại.
Ít phụ thuộc vào mạng IP.
Khả năng chống nhiễu điện từ tốt.

6.2. KNX IP

KNX IP truyền dữ liệu qua Ethernet, cho phép tích hợp hệ thống KNX vào nền tảng mạng IT của tòa nhà. Thiết bị IP thường được dùng tại tầng backbone hoặc kết nối từ ETS.

6.2.1. Đặc điểm kỹ thuật

Dựa trên UDP Multicast.
Hỗ trợ KNXnet/IP Routing và Tunneling.
Cho phép truyền telegram tốc độ cao.

6.2.2. Ứng dụng

KNX IP được dùng trong các dự án có yêu cầu băng thông lớn hoặc cần tích hợp với nền tảng BMS. Chủ đầu tư có thể kết nối KNX với hệ thống chiếu sáng, HVAC và giám sát năng lượng thông qua một mạng IP duy nhất.

6.3. KNX RF

KNX RF sử dụng sóng vô tuyến để giao tiếp và phù hợp cho công trình cải tạo hoặc không thể đi dây bus.

6.3.1. Đặc tính hệ thống

Dải tần: 868 MHz (EU).
Khoảng cách truyền: 30-100 m tùy môi trường.
Hỗ trợ mã hóa theo tiêu chuẩn KNX Secure.

6.3.2. Ứng dụng thực tế

KNX RF được sử dụng cho công tắc không dây, cảm biến chuyển động và thiết bị phụ trợ trong nhà ở cao cấp, nơi chủ đầu tư muốn hạn chế thi công phá tường.

6.4. KNX Powerline (PL)

Powerline sử dụng chính dây điện xoay chiều để truyền dữ liệu. Tuy nhiên phương thức này ít được dùng tại các công trình quy mô lớn do phụ thuộc vào chất lượng lưới điện.

6.4.1. Đặc điểm kỹ thuật

Hoạt động trên lưới điện 230 VAC có sẵn (KNX PL110, sóng mang 110 kHz).
Ứng dụng phù hợp cho nhà ở hoặc công trình nhỏ.

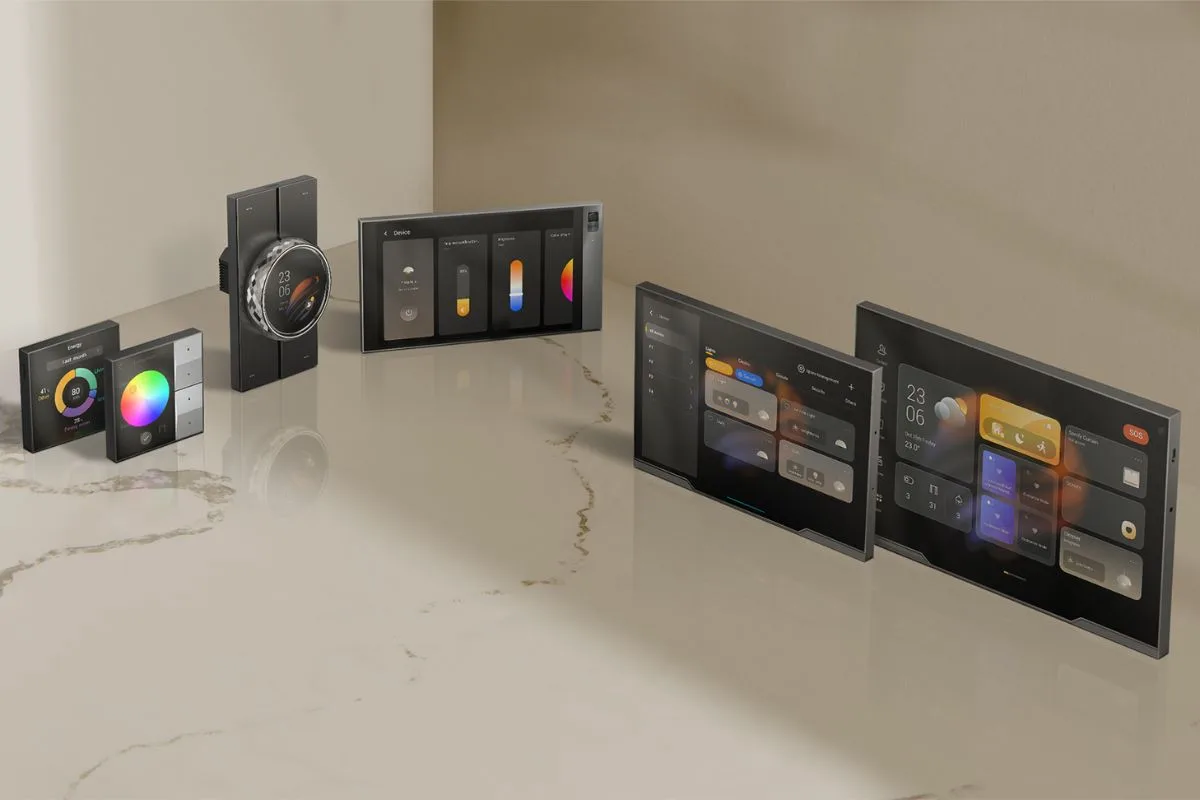

7. Hệ thống KNX gồm những loại thiết bị nào?

Thiết bị KNX được chia theo chức năng kỹ thuật nhằm đảm bảo tính nhất quán của cấu trúc điều khiển. Mỗi thiết bị sở hữu vi điều khiển và địa chỉ vật lý, cho phép tham gia truyền telegram trực tiếp qua bus.

7.1. Sensor (Cảm biến)

Các cảm biến KNX đảm nhiệm việc thu thập dữ liệu môi trường hoặc trạng thái vận hành. Dữ liệu được chuyển thành telegram và gửi đến actuator tương ứng.

7.1.1. Phân loại cảm biến

Cảm biến chuyển động.
Cảm biến ánh sáng.
Cảm biến nhiệt độ và độ ẩm.
Công tắc gắn tường (push-button interface).
Bộ đo năng lượng.

7.1.2. Vai trò trong chiếu sáng

Cảm biến ánh sáng gửi dữ liệu độ rọi để actuator điều chỉnh độ sáng Đèn LED theo mức yêu cầu. Cấu hình này đáp ứng tiêu chuẩn chiếu sáng tiết kiệm năng lượng trong nhà xưởng, văn phòng hoặc trung tâm thương mại.

7.2. Actuator (Cơ cấu chấp hành)

Actuator nhận lệnh từ sensor hoặc ETS để điều khiển thiết bị điện.

7.2.1. Các loại actuator phổ biến

Actuator bật/tắt (Switch Actuator).
Actuator điều chỉnh độ sáng (Dimming Actuator).
Actuator điều khiển rèm cửa.
Actuator điều khiển van HVAC.

7.2.2. Ứng dụng trong chiếu sáng sử dụng Đèn LED POTECH

Actuator dimming hỗ trợ nhiều chế độ điều chỉnh theo thời gian, mức lux hoặc sự hiện diện. Khi kết hợp cùng hệ thống Đèn LED POTECH, doanh nghiệp có thể xây dựng kịch bản chiếu sáng tiêu chuẩn, giảm tiêu thụ điện năng và tăng tuổi thọ thiết bị.

7.3. Gateway và Interface

Gateway cho phép KNX kết nối với các hệ thống khác như BACnet, Modbus, DALI hoặc các giải pháp không dây như Giao thức LoRa.

7.3.1. Ví dụ ứng dụng

Trong các dự án cần tích hợp chiếu sáng với hệ thống quản lý trung tâm, gateway KNX-DALI giúp kết nối KNX với giao thức chiếu sáng DALI. Chủ đầu tư có thể tham khảo thêm bài viết “DALI, 0-10V, DMX và PWM nên lựa chọn giao thức điều khiển chiếu sáng nào” để xác định phương thức phù hợp với yêu cầu vận hành.

7.4. Power Supply

Power Supply cung cấp điện áp bus cho toàn bộ hệ thống. Bộ nguồn bus tích hợp cuộn kháng (choke) để nguồn không triệt tiêu tín hiệu dữ liệu trên bus.

7.4.1. Yêu cầu kỹ thuật

Định mức dòng tùy số lượng thiết bị.
Tối đa 2 nguồn trên mỗi line (không kết nối song song).

8. ETS và quy trình cấu hình hệ thống KNX

ETS (Engineering Tool Software) là phần mềm chính thức của Hiệp hội KNX. Mọi thiết bị chứng nhận KNX đều được cấu hình trên ETS bằng cách nạp tệp dữ liệu sản phẩm (knxprod).

8.1. Vai trò của ETS

Đặt địa chỉ vật lý.
Tạo cấu trúc hệ thống.
Định nghĩa Group Address.
Lập trình logic điều khiển.
Xuất file dự án để bảo trì.

8.2. Quy trình cấu hình cơ bản

Tạo project và cấu trúc topology.
Thêm thiết bị bằng mã sản phẩm.
Gán địa chỉ vật lý.
Thiết lập Group Object và Group Address.
Tải chương trình xuống thiết bị (download).
Kiểm thử và hiệu chỉnh.

8.3. Ứng dụng ETS trong chiếu sáng

ETS cho phép lập trình logic theo lịch, theo mức độ sáng hoặc cảm biến chuyển động. Khi kết hợp với thiết kế chiếu sáng nhà xưởng, doanh nghiệp có thể tối ưu hiệu suất vận hành. Chủ đầu tư có thể tham khảo giải pháp tại trang “thiết kế chiếu sáng nhà xưởng miễn phí”.

9. Ứng dụng KNX trong tòa nhà thương mại

KNX được áp dụng trong nhiều loại công trình nhờ tính linh hoạt, độ ổn định và khả năng mở rộng.

9.1. Ứng dụng trong chiếu sáng

Điều khiển nhiều nhóm đèn theo vùng.
Điều chỉnh độ sáng theo cảm biến.
Thiết lập kịch bản phục vụ vận hành và an toàn.
Giảm tiêu thụ điện bằng điều chỉnh tự động.

9.2. Ứng dụng trong HVAC

Điều khiển nhiệt độ theo lịch.
Tối ưu lưu lượng gió.
Tự động tắt thiết bị khi phòng không có người.

9.3. Ứng dụng trong quản lý năng lượng

Đo lường điện năng theo từng khu vực.
Kết hợp dữ liệu cảm biến để giảm tải tiêu thụ không cần thiết.

10. KNX trong chiếu sáng tòa nhà gắn với POTECH

Chiếu sáng là một trong những mảng ứng dụng quan trọng nhất của KNX. Với danh mục Đèn LED POTECH, hệ thống điều khiển KNX giúp triển khai các phương án chiếu sáng thông minh, đáp ứng tiêu chuẩn vận hành trong công nghiệp và thương mại.

10.1. Lợi ích khi kết hợp KNX và Đèn LED POTECH

Giảm tiêu thụ điện năng nhờ khả năng dimming chính xác.
Dễ dàng tích hợp vào kiến trúc tòa nhà.
Tăng chất lượng ánh sáng và giảm hao tổn công suất.
Duy trì tuổi thọ đèn nhờ điều khiển ổn định.

10.2. Các mô hình ứng dụng thực tế

Chiếu sáng nhà xưởng, khu sản xuất, kho logistics.
Chiếu sáng văn phòng và trung tâm thương mại.
Hệ thống chiếu sáng ngoại thất yêu cầu giám sát thời gian thực.

11. KNX khác gì các công nghệ điều khiển chiếu sáng khác?

KNX không tồn tại tách biệt mà thường được so sánh trực tiếp với các giao thức điều khiển chiếu sáng phổ biến như DALI, 0-10V, DMX, PWM hoặc các giao thức không dây như Zigbee, BLE và Giao thức LoRa. Việc so sánh giúp chủ đầu tư đánh giá công nghệ phù hợp theo quy mô dự án và yêu cầu tích hợp.

11.1. KNX so với DALI

DALI là tiêu chuẩn điều khiển chiếu sáng cấp độ ballast/driver, trong khi KNX đóng vai trò điều khiển cấp hệ thống.

11.1.1. So sánh đặc tính

KNX điều khiển đa chức năng: chiếu sáng, HVAC, rèm, năng lượng, bảo vệ.
DALI tập trung vào điều khiển driver và dimming chính xác.
KNX phù hợp tầng quản lý; DALI phù hợp điều khiển từng đèn.
Hệ thống KNX có thể tích hợp DALI thông qua gateway.

Chủ đầu tư có thể xem thêm bài “DALI, 0-10V, DMX và PWM nên lựa chọn giao thức điều khiển chiếu sáng nào” để đánh giá chuyên sâu về đặc tính của bốn giao thức này.

11.2. KNX so với 0-10V

0-10V là giao thức tương tự (analog) nên dễ thi công nhưng thiếu độ chính xác khi điều khiển ở các dự án lớn.

11.2.1. Đánh giá kỹ thuật

0-10V không có phản hồi trạng thái, KNX có phản hồi rõ ràng.
0-10V dễ nhiễu khi đi dây dài, KNX TP ổn định hơn.
0-10V phù hợp dự án nhỏ; KNX phù hợp tòa nhà thương mại.

11.3. KNX so với DMX

DMX được sử dụng chủ yếu trong chiếu sáng sân khấu hoặc môi trường cần thay đổi ánh sáng tốc độ cao.

11.3.1. Phạm vi ứng dụng

DMX phù hợp điều khiển màu RGB và hiệu ứng nhanh.
KNX phù hợp điều khiển chiếu sáng cố định trong tòa nhà.
Gateway KNX-DMX giúp kết hợp ánh sáng trang trí và ánh sáng chức năng.

11.4. KNX so với giao thức LoRa

Giao thức LoRa có ưu thế về khoảng cách truyền và độ phủ sóng, nhưng tốc độ truyền thấp và độ trễ lớn hơn KNX.

11.4.1. So sánh

LoRa phù hợp IoT diện rộng.
KNX phù hợp điều khiển real-time trong tòa nhà.
Hai giao thức có thể tích hợp thông qua gateway IoT trung gian để giám sát năng lượng hoặc cảm biến môi trường.

12. KNX mang lại lợi ích kỹ thuật và kinh tế gì?

KNX tạo ra lợi ích rõ ràng khi so sánh với các giải pháp điều khiển rời rạc. Hệ thống giúp tối ưu vận hành, giảm chi phí bảo trì và duy trì sự ổn định trong suốt vòng đời tòa nhà.

12.1. Lợi ích kỹ thuật

Độ ổn định cao nhờ kiến trúc phân tán.
Tính mở và tương thích đa thương hiệu.
Hỗ trợ nhiều lớp vật lý cho mọi loại công trình.
Tích hợp linh hoạt với các giao thức khác.
Bảo mật theo tiêu chuẩn KNX Secure.

12.2. Lợi ích kinh tế

Giảm chi phí vận hành nhờ tối ưu năng lượng.
Bảo trì đơn giản vì thiết bị có thể thay thế độc lập.
Thời gian hoàn vốn nhanh hơn khi sử dụng Đèn LED POTECH kết hợp hệ thống dimming thông minh.
Chi phí đầu tư hợp lý cho các tòa nhà thương mại quy mô lớn hoặc trung bình.

13. Tiêu chuẩn bảo mật KNX Secure

KNX Secure được phát triển nhằm giải quyết yêu cầu bảo mật trong hệ thống IoT và các tòa nhà thông minh.

13.1. Hai thành phần bảo mật

KNX Data Secure: Mã hóa dữ liệu trên bus.
KNX IP Secure: Bảo mật gói tin qua IP.

13.2. Cách thức hoạt động

KNX Secure sử dụng mã hóa AES-128 để bảo vệ telegram khỏi giả mạo hoặc truy cập trái phép. Cơ chế xác thực đảm bảo chỉ thiết bị hợp lệ mới được kết nối vào hệ thống.

13.3. Vai trò trong tòa nhà thương mại

Tòa nhà sử dụng mạng IP nội bộ và kết nối nhiều gateway cần đảm bảo an toàn dữ liệu. KNX Secure đáp ứng yêu cầu này và phù hợp các dự án cao cấp như trung tâm thương mại, cao ốc văn phòng hoặc nhà máy công nghệ.

14. Câu hỏi thường gặp (FAQ)

14.1. KNX có phù hợp cho nhà xưởng không?

Có. KNX phù hợp nhà xưởng quy mô vừa và lớn, đặc biệt khi kết hợp với hệ thống Đèn LED sử dụng actuator dimming. Việc điều chỉnh độ sáng theo cảm biến giúp tiết kiệm năng lượng và cải thiện chất lượng ánh sáng.

14.2. KNX có cần bộ điều khiển trung tâm không?

Không cần. KNX hoạt động theo mô hình phân tán, mỗi thiết bị xử lý chức năng riêng. Hệ thống không phụ thuộc một điểm lỗi duy nhất.

14.3. Có thể sử dụng KNX với các công nghệ chiếu sáng khác không?

Có. KNX có thể tích hợp với DALI, DMX, Modbus và LoRa thông qua gateway.

14.4. KNX có yêu cầu phần mềm bản quyền không?

Có. ETS là phần mềm chính thức và yêu cầu giấy phép để lập trình.

14.5. KNX có đắt hơn các hệ thống thông thường không?

Có, nhưng hợp lý. Chi phí đầu tư ban đầu cao hơn so với 0-10V hoặc công tắc truyền thống nhưng chi phí vận hành thấp hơn, đặc biệt khi dùng với Đèn LED POTECH.

14.6. KNX có phù hợp nhà ở cao cấp không?

Có. KNX hỗ trợ điều khiển chiếu sáng, HVAC, an ninh và rèm cửa, phù hợp nhà ở cao cấp với yêu cầu ổn định dài hạn.

15. Kết luận

KNX là một tiêu chuẩn điều khiển tòa nhà toàn diện, có khả năng thay thế nhiều hệ thống rời rạc và đảm bảo tính ổn định trong suốt vòng đời công trình. Với đặc tính mở, bảo mật cao và khả năng tích hợp đa dạng, KNX mang lại lợi ích rõ rệt trong chiếu sáng, HVAC và quản lý năng lượng. Khi kết hợp với Đèn LED POTECH, hệ thống KNX giúp doanh nghiệp tối ưu chi phí, nâng cao hiệu quả vận hành và đáp ứng tiêu chuẩn chiếu sáng công nghiệp hiện đại.
