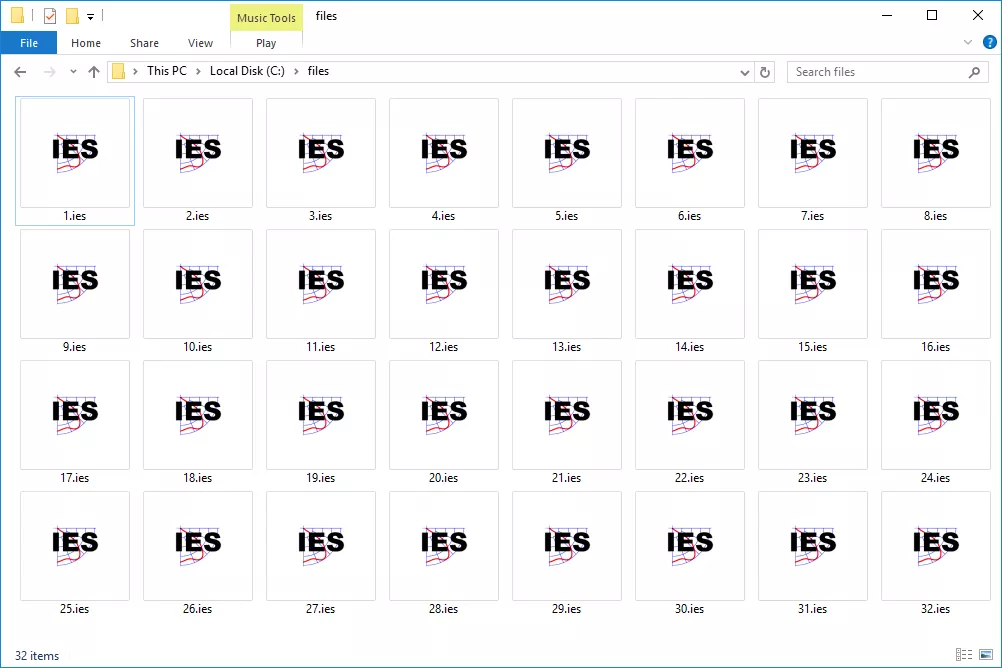

File IES là gì? Làm sao để mở file ies

1. File IES là gì trong thiết kế chiếu sáng?

File IES là một tệp dữ liệu photometric tiêu chuẩn hóa bởi Illuminating Engineering Society (IES). Tệp này mô tả phân bố cường độ sáng của một bộ đèn dưới dạng số liệu đo quang học. Dữ liệu được tạo ra bởi thiết bị goniophotometer và được sử dụng trong các phần mềm mô phỏng chiếu sáng chuyên nghiệp như DIALux, Relux, AGi32 hoặc Revit.

Trong quy trình thiết kế chiếu sáng nhà xưởng, file IES là đầu vào của bước mô phỏng, đứng sau bước tính sơ bộ trong bài 6 bước tính toán sơ bộ hệ thống chiếu sáng nhà xưởng.

Kết quả mô phỏng từ file IES sau cùng phải đối chiếu với tiêu chuẩn ánh sáng nhà xưởng để xác nhận mức lux và độ đồng đều đạt yêu cầu.

File IES đóng vai trò như “hồ sơ quang học” của bộ đèn. Mỗi giá trị trong tệp phản ánh cách nguồn sáng phát ra ánh sáng theo nhiều hướng, với đơn vị cường độ sáng là candela. Người dùng có thể nhập file IES vào phần mềm để mô phỏng độ rọi (lux), cường độ sáng (candela), quang thông (lumen) và hình dạng phân bố sáng (beam pattern) trong không gian thực tế.

Các thông số trong file IES ảnh hưởng trực tiếp đến độ chính xác của mô phỏng chiếu sáng. Do đó, file IES là một trong hai định dạng dữ liệu phân bố ánh sáng phổ biến nhất hiện nay (cùng với LDT) trong ngành chiếu sáng kỹ thuật.

Vai trò trong các dự án chiếu sáng

File IES tạo điều kiện cho kỹ sư:

Xác định hiệu quả quang thông của bộ đèn.
Đánh giá góc chiếu sáng và hình dạng phân bố sáng.
Mô phỏng độ rọi trong công trình theo tiêu chuẩn thiết kế.
So sánh giữa các model đèn khác nhau trong cùng điều kiện thử nghiệm.
Kiểm tra tính phù hợp của đèn với yêu cầu chiếu sáng thực tế: kho bãi, nhà xưởng, đường phố, văn phòng…

File IES không thể thay thế các thông số cơ bản như lumen, lux hay góc chiếu sáng, nhưng tệp này bổ sung dữ liệu chi tiết và chính xác nhất về phân bố ánh sáng. Khi cần tìm hiểu sâu hơn, bạn có thể tham khảo:

2. Tiêu chuẩn và nguồn gốc của định dạng IES

Tiêu chuẩn phổ biến của file IES là IES LM-63, bao gồm các phiên bản:

IES LM-63-1986
IES LM-63-1991
IES LM-63-1995
IES LM-63-2002 (phiên bản chuẩn được sử dụng rộng nhất)

Các phiên bản này định nghĩa:

Cách tổ chức tệp
Cách ghi chú meta
Quy tắc về số dòng
Độ dài ký tự
Cấu trúc các trường dữ liệu photometric

LM-63 được thiết kế để đảm bảo độ nhất quán giữa dữ liệu đo của các nhà sản xuất và phần mềm mô phỏng. Nhờ đó, file IES trở thành chuẩn quốc tế, đặc biệt phổ biến tại Bắc Mỹ và các quốc gia áp dụng hệ thống tiêu chuẩn IESNA.

Tính tương thích

File IES có thể được sử dụng trực tiếp trong:

DIALux
Relux
AGi32
Autodesk Revit (Photometric Web)
AutoCAD Lighting Analysis
Visual Lighting

Tiêu chuẩn LM-63 đảm bảo rằng dữ liệu được diễn giải như nhau giữa các phần mềm mô phỏng, giúp giảm sai lệch kết quả giữa các công cụ khác nhau.

3. File IES có cấu trúc thế nào?

Một file IES là tệp văn bản ASCII, dễ đọc bằng bất kỳ trình soạn thảo nào như Notepad hoặc Visual Studio Code. Tuy nhiên, dữ liệu bên trong được sắp xếp với quy tắc nghiêm ngặt.

Một file IES tiêu chuẩn bao gồm 5 lớp dữ liệu chính:

Thông tin meta và chú thích
Định dạng và phiên bản
Thông số cơ bản của bộ đèn
Các tập góc đo (vertical angles, horizontal angles)
Bảng giá trị cường độ sáng (candela table)

Dưới đây là phân tích chi tiết từng thành phần:

3.1. Phần tiêu đề (Header Section)

Bao gồm các dòng bắt đầu bằng ký tự “[” hoặc “TILT=”.

Ví dụ:

IESNA:LM-63-2002
[MANUFAC] POTECH
[TEST] Goniophotometer Type C

Phần này mô tả:

Nhà sản xuất
Model đèn
Thiết bị đo
Điều kiện thử nghiệm
Phiên bản tiêu chuẩn IES

Header giúp người dùng xác minh thông tin trước khi sử dụng file trong mô phỏng.

3.2. Trường TILT

TILT mô tả ảnh hưởng của góc nghiêng đèn đến phân bố ánh sáng.

Có hai giá trị thường gặp:

TILT=NONE → Đèn không có dữ liệu thay đổi theo góc nghiêng.
TILT=filename.tilt → Đèn có file TILT riêng.

Trong hầu hết file IES của đèn LED hiện đại, TILT = NONE.

3.3. Thông số quang học và hình học

Dòng dữ liệu tiếp theo mô tả thông số chính:

Bao gồm:

Số lượng bóng
Quang thông tổng (lumen)
Công suất
Hệ số chấn lưu (ballast factor)
Số góc dọc
Số góc ngang
Hệ số nhân candela (candela multiplier)
Chiều rộng, chiều cao, dạng hình học của bộ đèn

Các thông số này cho phép phần mềm dựng lại hình dạng sáng từ file IES.

Quang thông (lumen) và cường độ sáng (candela) là hai thông số cốt lõi. Bạn có thể tìm hiểu sâu hơn:

3.4. Bộ góc đo (Angles Set)

Góc đo gồm hai nhóm:

Vertical angles
Horizontal angles

Các giá trị này mô tả hướng phát sáng theo hai trục vuông góc: góc dọc và góc ngang.

Vertical angles: thường từ 0° đến 180°, thể hiện ánh sáng phát ra theo mặt phẳng cắt dọc.
Horizontal angles: góc cuối là 0°, 90°, 180° hoặc tới 360° tùy mức độ đối xứng của đèn.

Ví dụ:

Đèn đối xứng quay: chỉ cần 1 giá trị horizontal = 0°.
Đèn đường bất đối xứng: cần nhiều giá trị horizontal, từ 0° đến 180° hoặc 360°.

3.5. Bảng cường độ sáng (Candela Table)

Đây là phần quan trọng nhất, chứa dữ liệu cường độ sáng theo từng cặp góc (vertical & horizontal). Mỗi giá trị thể hiện cường độ ánh sáng theo đơn vị candela.

Bảng candela cho phép phần mềm dựng mô hình 3D phân bố ánh sáng, từ đó tính toán:

Độ rọi (lux) trên bề mặt
Hình dạng phân bố ánh sáng
Beam angle và field angle
Kiểm tra độ đồng đều ánh sáng

Độ rọi (lux) có thể tham khảo thêm tại:
→ Độ rọi (lux) là gì

4. Các phiên bản File IES và ý nghĩa kỹ thuật

File IES thay đổi qua các phiên bản để đáp ứng yêu cầu đo lường hiện đại hơn.

4.1. LM-63-1991

Phiên bản cũ
Không hỗ trợ mở rộng dữ liệu
Ít metadata

4.2. LM-63-1995

Thêm nhiều trường chú thích
Hỗ trợ tốt hơn cho phần mềm mô phỏng

4.3. LM-63-2002 (phổ biến)

Hỗ trợ nhiều metadata cho nhà sản xuất
Giảm sai số giữa các phần mềm
Tiêu chuẩn mặc định cho các phần mềm như DIALux và Revit

Nhà sản xuất đèn LED thường sử dụng LM-63-2002 để đảm bảo độ tương thích tối đa.

5. Ứng dụng của File IES trong phần mềm thiết kế chiếu sáng

Phần mềm mô phỏng chiếu sáng phụ thuộc vào file IES để dựng lại phân bố ánh sáng chính xác nhất. Việc nhập đúng file IES đảm bảo rằng kết quả tính toán độ rọi phản ánh thực tế.

5.1. DIALux

DIALux là công cụ phổ biến trong thiết kế chiếu sáng. File IES được dùng để:

Mô phỏng phân bố ánh sáng 3D
Tính toán độ rọi theo tiêu chuẩn
Kiểm tra đồng đều ánh sáng trong không gian
So sánh hiệu năng giữa các mẫu đèn

Bạn có thể xem bài giới thiệu về DIALux.

5.2. Autodesk Revit

Revit sử dụng file IES để tạo Photometric Web. Tính năng này cho phép dựng hiệu ứng ánh sáng thực trong:

Render kiến trúc
Mô hình BIM
Thiết kế MEP cho công trình

5.3. Relux và AGi32

Các phần mềm này sử dụng file IES để:

Mô phỏng đường phố, nhà xưởng và không gian phức tạp

Tính toán chiếu sáng nội thất và ngoại thất

Đánh giá tiêu chuẩn EN và IESNA

6. File IES phân loại phân bố ánh sáng ra sao?

Phân bố ánh sáng (photometric distribution) là yếu tố cốt lõi trong phân tích file IES. Mỗi bộ đèn có dạng phân bố ánh sáng khác nhau tùy theo cấu trúc quang học, thấu kính, chip LED và mục đích sử dụng. Các phần mềm chiếu sáng sử dụng dữ liệu này để mô phỏng hình dạng chùm sáng (beam pattern) trong không gian ba chiều.

6.1. Phân loại theo IES Type A, Type B, Type C

IES định nghĩa 3 hệ tọa độ để mô tả dữ liệu photometric:

Type A

Hệ tọa độ ít dùng, chủ yếu cho đèn pha ô tô và đèn tín hiệu.
Áp dụng cho:

Đèn pha ô tô
Đèn tín hiệu

Type B

Hệ tọa độ dùng cho đèn pha (floodlight) và đèn chiếu có thể chỉnh góc.
Áp dụng cho:

Đèn chiếu bảng quảng cáo (billboard light)
Đèn chiếu tường bất đối xứng
Floodlight đặt cách xa mục tiêu

Type C (phổ biến)

Là hệ tọa độ tiêu chuẩn cho đèn LED hiện đại. Đây là dạng được dùng nhiều nhất trên toàn ngành.

Áp dụng cho:

Đèn nhà xưởng (highbay)
Đèn đường
Đèn pha (floodlight)
Đèn panel, downlight
Hầu hết sản phẩm LED chiếu sáng kỹ thuật

Lý do Type C phổ biến:

Dễ diễn giải
Tính đối xứng, bất đối xứng rõ ràng
Chuẩn hóa cho phần mềm DIALux, Relux, Revit
Độ chính xác cao khi mô phỏng cường độ ánh sáng

6.2. Phân loại theo hình dạng chùm sáng (beam pattern)

Hầu hết kỹ sư chiếu sáng quan tâm hơn đến hình dạng phân bố sáng, vì đây là yếu tố quyết định hiệu quả ứng dụng.

Các dạng phân bố chính:

Narrow Beam (NB) – Chùm hẹp

Góc chiếu sáng nhỏ (< 20°).
Ứng dụng:

Chiếu điểm
Chiếu kiến trúc
Chiếu vật thể trong bảo tàng

Medium Beam (MB) – Chùm trung bình

Góc 20° – 40°.
Ứng dụng:

Chiếu khu vực
Chiếu không gian có trần thấp – trung bình

Wide Beam (WB) – Chùm rộng

Góc chiếu sáng (beam angle) bạn có thể tham khảo thêm.

Góc 40° – 60°.
Ứng dụng:

Chiếu sáng chung
Chiếu sáng văn phòng

Extra Wide Beam

60° – 120°

Ứng dụng:

Đèn panel, đèn âm trần
Chiếu sáng phân tán rộng

Asymmetric Distribution – Bất đối xứng

Dạng phân bố ánh sáng theo một hướng cụ thể.
Ứng dụng:

Đèn đường
Đèn chiếu bảng
Đèn wall-washer

Batwing Distribution

Dạng phân bố phổ biến trong đèn panel và đèn văn phòng hiện đại.

Đặc điểm:

Giảm độ chói ở góc thấp
Tăng chiếu sáng ngang
Tối ưu độ đồng đều ánh sáng

6.3. Phân loại theo ứng dụng

Phân loại này giúp kỹ sư nhanh chóng chọn file IES phù hợp:

Ứng dụng	Dạng phân bố	Đặc điểm kỹ thuật
Nhà xưởng (highbay)	Narrow / Medium	Tập trung ánh sáng xuống dưới
Đèn đường	Asymmetric	Trải dài sang ngang, hạn chế chói
Văn phòng	Batwing / Extra Wide	Độ đồng đều cao, độ chói thấp
Sân thể thao	Type C Narrow	Tập trung mạnh, chiếu xa
Bảo tàng	Narrow	Chiếu điểm chính xác cao

7. Đọc và phân tích dữ liệu File IES thế nào?

Đọc file IES đòi hỏi hiểu đúng từng trường thông tin và khả năng diễn giải dữ liệu photometric. Dưới đây là hướng dẫn chi tiết.

7.1. Đọc header và metadata

Header cho biết:

Nhà sản xuất
Model đèn
Phiên bản tiêu chuẩn
Thiết bị đo
Ngày đo

Ví dụ:

IESNA:LM-63-2002
[MANUFAC] POTECH
[MODEL] HBL-150W
[LAMP] LED MODULE 6500K

Thông tin này giúp xác minh độ tin cậy của file IES.

7.2. Diễn giải các thông số chính

Dưới đây là các thông số quan trọng:

Số lượng bóng (Number of Lamps)

Đèn LED hiện đại thường có giá trị “1”, do được đo như thiết bị hoàn chỉnh.

Lumens per Lamp (Quang thông)

Đơn vị: lumen

Giá trị này liên quan trực tiếp đến hiệu quả chiếu sáng.

Candela multiplier

Hệ số dùng để nhân giá trị candela trong bảng dữ liệu.

Góc dọc (vertical angles)

Thường từ 0–180°.

Góc ngang (horizontal angles)

Có thể là:

0° (đèn đối xứng quay)
0°, 90°, 180°, 270° (đèn bất đối xứng)

Chiều dài, chiều rộng, chiều cao của đèn

Được sử dụng để dựng mô hình 3D trong phần mềm.

7.3. Đọc bảng candela (Candela Table)

Bảng candela thể hiện cường độ sáng theo từng cặp góc. Đây là phần mô phỏng quan trọng nhất.

Ví dụ dữ liệu:

1023  1050  1102  1150  1201
980   1002  1080  1155  1220

Cách đọc:

Mỗi nhóm số ứng với một góc ngang
Trong mỗi nhóm, các giá trị đi lần lượt theo góc dọc từ nhỏ đến lớn
Mỗi giá trị = cường độ sáng (candela)

Thông số candela mô tả chính xác “độ sáng theo từng hướng”, khác hoàn toàn với độ rọi (lux).

7.4. Phân tích hình dạng đường cong phân bố ánh sáng

Từ bảng candela, phần mềm mô phỏng tạo ra biểu đồ phân bố ánh sáng:

Polar curve
Isocandela diagram
Beam profile

Kỹ sư chiếu sáng dựa vào biểu đồ này để đánh giá:

Độ tập trung ánh sáng
Chiều dài phân bố
Phạm vi phủ sáng
Mức độ đối xứng

7.5. Các chỉ số quan trọng cần xem trong File IES

Peak Candela (CDmax)

Là cường độ sáng lớn nhất.
Dùng để đánh giá hiệu suất tập trung ánh sáng.

Beam Angle / Field Angle

Trích xuất từ bảng candela.

Luminous Intensity Distribution Curve

Đường cong phân bố sáng, dùng để phân loại beam pattern.

Utilization Factor (UF)

Giúp dự đoán hiệu quả chiếu sáng trong môi trường cụ thể.

8. Ứng dụng thực tế của File IES trong các dự án chiếu sáng

File IES được sử dụng trong mọi giai đoạn của thiết kế chiếu sáng hiện đại. Dưới đây là các ứng dụng thực tế theo từng loại dự án.

8.1. Chiếu sáng công nghiệp (nhà xưởng, nhà kho)

Mục tiêu:

Tối ưu độ rọi
Giảm độ chói
Tối ưu năng lượng

File IES giúp:

Xác định vị trí gắn đèn
Mô phỏng phân bố sáng trên khu vực làm việc
Đánh giá tính đồng đều
So sánh hiệu suất giữa các mẫu đèn highbay

8.2. Chiếu sáng đường phố

Đèn đường yêu cầu phân bố ánh sáng bất đối xứng để:

Chiếu sáng mặt đường rộng
Hạn chế chói vào nhà dân
Tránh thất thoát ánh sáng

File IES đóng vai trò:

Tính toán độ rọi trên mặt đường
Xác định khoảng cách cột
Tối ưu chiều cao và độ nghiêng đèn

8.3. Chiếu sáng văn phòng

Đèn panel và đèn âm trần thường sử dụng phân bố dạng batwing.

File IES giúp:

Đảm bảo độ đồng đều
Hạn chế độ chói UGR
Xác định khoảng cách tối ưu giữa các đèn

8.4. Chiếu sáng kiến trúc

File IES hỗ trợ:

Chiếu điểm trong bảo tàng
Chiếu façade tòa nhà
Chiếu tượng, cột, trụ

Các beam angle hẹp được mô phỏng chính xác bằng dữ liệu candela.

8.5. BIM và mô phỏng render

Trong Revit, file IES được dùng để:

Tạo Photometric Web
Render ánh sáng theo thực tế
Đánh giá hiệu ứng bóng đổ

9. File IES khác File LDT (EULUMDAT) ở điểm nào?

File IES (Mỹ) và LDT (Châu Âu) là hai chuẩn photometric chính.

9.1. Sự khác biệt kỹ thuật

Tiêu chí	File IES	File LDT
Khu vực sử dụng	Bắc Mỹ, quốc tế	Châu Âu
Chuẩn	IES LM-63	EULUMDAT
Hình thức	Linh hoạt, gọn	Cấu trúc cố định
Góc đo	Type A/B/C	Cố định theo chuẩn EN
Hỗ trợ bất đối xứng	Tốt	Tốt nhưng ít linh hoạt hơn
Phần mềm hỗ trợ	DIALux, Relux, Revit	DIALux, Relux

9.2. Ưu – nhược điểm của IES

Ưu điểm

Linh hoạt
Phù hợp với đèn LED hiện đại
Tương thích nhiều phần mềm
Hỗ trợ Type C tốt nhất

Nhược điểm

Cần hiểu kỹ để đọc đúng
Dễ sai nếu nhập file đo không chuẩn

9.3. Khi nào nên dùng IES hoặc LDT?

Dự án quốc tế → IES
Dự án châu Âu → LDT
Đèn đường, đèn bất đối xứng → IES
Đèn panel văn phòng → Cả hai chuẩn đều phù hợp

10. Các lỗi thường gặp khi sử dụng File IES và cách xử lý

Kỹ sư chiếu sáng thường gặp nhiều lỗi khi nhập file IES vào phần mềm. Dưới đây là các vấn đề phổ biến.

10.1. File IES bị lỗi cấu trúc

Biểu hiện:

Import vào DIALux báo lỗi
Không hiển thị hình chùm sáng

Nguyên nhân:

Sai định dạng dòng
Thiếu trường dữ liệu
Ký tự đặc biệt không hợp lệ

Giải pháp:

Kiểm tra lại bằng IES viewer
Sửa bằng editor chuyên dụng
Yêu cầu nhà sản xuất cung cấp lại file

10.2. Dữ liệu candela sai hoặc không đầy đủ

Biểu hiện:

Chùm sáng bị méo
Độ rọi thấp bất thường

Giải pháp:

Kiểm tra số lượng góc dọc/ngang
So sánh với dữ liệu thực tế từ datasheet

10.3. File IES không đúng phiên bản

Phần mềm cũ có thể không đọc được LM-63-2002.

Giải pháp:

Convert sang phiên bản thấp hơn
Dùng phần mềm IES Converter

10.4. Đèn có bất đối xứng nhưng file chỉ có 1 góc ngang

Giải pháp:

Kiểm tra lại góc ngang horizontal angles
Xác minh với nhà sản xuất

10.5. Giá trị cường độ quá cao hoặc quá thấp

Có thể do:

Hệ số multiplier sai
Sai quang thông gốc

Giải pháp:

Kiểm tra lumen trong file
Đối chiếu với datasheet hoặc thông tin kỹ thuật gốc

11. Làm sao kiểm tra chất lượng File IES trước khi dùng?

Chất lượng file IES ảnh hưởng trực tiếp đến kết quả mô phỏng chiếu sáng. Không phải file IES nào cũng đạt chuẩn, đặc biệt khi dữ liệu được cung cấp từ các nguồn không chính thức. Do đó, kỹ sư chiếu sáng cần kiểm tra độ chính xác của tệp trước khi sử dụng vào thiết kế.

11.1. Kiểm tra phiên bản tiêu chuẩn

File IES đạt chuẩn phải có dòng đầu:

IESNA:LM-63-2002

hoặc phiên bản tương đương.
Nếu file thiếu dòng này, dữ liệu có thể không tương thích với phần mềm.

11.2. Kiểm tra dữ liệu quang học

Các trường “number of vertical angles”, “number of horizontal angles”, “candela values” phải nhất quán. Nếu số lượng giá trị candela không khớp với số góc đo, file bị lỗi và sẽ gây méo hình phân bố sáng.

11.3. Kiểm tra sự phù hợp với thông số kỹ thuật

Quang thông (lumen) ghi trong file IES phải trùng hoặc gần với thông số được công bố trên datasheet.

Nếu lumen trong file IES khác biệt quá lớn, mô phỏng độ rọi sẽ sai lệch.

11.4. Kiểm tra sự đối xứng

Kiểm tra:

Vertical angles: có đúng dạng 0–180°
Horizontal angles: có phù hợp loại đèn
- Đèn đối xứng quay → nên chỉ có 0°
- Đèn đường → cần nhiều góc ngang

Sai lệch góc sẽ làm sai hình dạng chùm sáng.

11.5. Dùng phần mềm kiểm tra IES Viewer

Các công cụ phổ biến:

LITESTAR 4D Photoview
IES Viewer
DIALux Light Viewer
Revit Photometric Web Preview

Kiểm tra:

Polar curve
Isolux lines
3D distribution

Nếu biểu đồ không trơn tru hoặc dạng phân bố bị gãy, file có thể có lỗi dữ liệu.

12. Dùng File IES trong DIALux và Revit thế nào?

File IES chỉ phát huy hiệu quả khi được sử dụng đúng cách trong phần mềm mô phỏng. Dưới đây là hướng dẫn cho hai phần mềm phổ biến: DIALux và Autodesk Revit.

12.1. Sử dụng File IES trong DIALux (4 bước chuẩn)

DIALux là phần mềm thiết kế chiếu sáng được sử dụng rộng rãi ở Việt Nam. Người dùng có thể tìm hiểu thêm tại:
→ https://www.potech.com.vn/gioi-thieu-ve-dialux/

Bước 1. Tải file IES từ nhà sản xuất

File phải dạng LM-63-1995 hoặc LM-63-2002.

Bước 2. Nhập vào thư viện

Trong DIALux:

File → Import → Luminaire → Import IES

Bước 3. Gán đèn vào mô hình

Kéo thả đèn vào khu vực cần mô phỏng.

Bước 4. Kiểm tra Photometric Web

Xem polar curve
Xem beam angle
Kiểm tra quang thông

DIALux sẽ dựa trên file IES để tính:

Độ rọi (lux)
Độ đồng đều
Chỉ số chói (UGR)

12.2. Sử dụng File IES trong Autodesk Revit

Revit sử dụng “Photometric Web” để mô phỏng ánh sáng thực.

Quy trình nhập IES:

Chọn Lighting Fixture Family
Mở Family Editor
Dùng tính năng Photometric Web → Load from File
Chọn file IES
Revit sẽ tạo lưới phân bố ánh sáng 3D

Ưu điểm:

Ánh sáng render sát thực tế
BIM tích hợp dữ liệu quang học
Hỗ trợ thiết kế MEP với độ chính xác cao

12.3. Lưu ý quan trọng khi sử dụng IES

Không sửa nội dung file IES bằng tay
Kiểm tra hệ số multiplier
Không dùng file IES không rõ nguồn gốc
Không dùng file của đèn khác model để mô phỏng vì sai lệch candela

13. Cách tạo và chỉnh sửa File IES (dành cho kỹ sư chuyên môn)

Trong một số trường hợp, kỹ sư cần tạo file IES mới hoặc chỉnh sửa file có sẵn. Việc này đòi hỏi hiểu rõ dữ liệu photometric và phần mềm chuyên dụng.

13.1. Tạo File IES bằng goniophotometer

Quy trình chuẩn:

Đặt đèn vào buồng đo quang học
Xác định vị trí và hướng đo
Máy đo cường độ sáng theo từng góc
Xuất dữ liệu candela
Tạo file IES LM-63-2002

13.2. Chỉnh sửa File IES bằng phần mềm

Các công cụ chỉnh sửa:

LITESTAR 4D
Photometric Toolbox
IES Editor Pro

Có thể chỉnh:

Header
Quang thông
Thông số hình học
Tên model

Không thể chỉnh:

Bảng candela (trừ khi đo lại)
Góc đo

13.3. Kiểm soát độ chính xác khi chỉnh sửa

Chỉ được chỉnh:

Dòng chú thích
Thông tin nhà sản xuất
Tên file
Dữ liệu hình học của vỏ đèn

Không chỉnh:

Intensity data – gây sai mô phỏng
Vertical/Horizontal angle – phá vỡ cấu trúc

14. Tiêu chí đánh giá một file IES đạt chuẩn kỹ thuật

Một file IES đạt chuẩn cần đáp ứng các tiêu chí sau.

14.1. Tuân thủ tiêu chuẩn LM-63

LM-63-1991
LM-63-1995
LM-63-2002 (khuyến nghị)

14.2. Thông số rõ ràng, không bị thiếu

Tệp phải đầy đủ:

Header
TILT
Angles
Candela table

14.3. Dữ liệu candela mượt, không bị “gãy”

Dữ liệu candela phải liên tục, giá trị tăng giảm hợp lý theo phân bố ánh sáng.

Dạng dữ liệu bất thường:

Dữ liệu răng cưa
Biến động mạnh không theo quy luật
Peak candela quá thấp hoặc quá cao

14.4. Đúng với thông số công bố

Quang thông khớp datasheet
Công suất tương ứng
Góc chiếu phù hợp

14.5. Kiểm tra phân bố ánh sáng

Đối xứng / bất đối xứng đúng
Không lệch hướng
Không méo hình

15. File IES dành cho từng loại đèn LED – Hướng dẫn chọn đúng

Các loại đèn LED có dạng phân bố ánh sáng đặc thù. Chọn đúng file IES giúp mô phỏng chính xác và đạt tiêu chuẩn chiếu sáng.

15.1. Đèn nhà xưởng Highbay

Ưu tiên:

Type C
Beam Narrow hoặc Medium

Ứng dụng:

Nhà xưởng cao
Kho logistics

15.2. Đèn đường LED Streetlight

Ưu tiên:

Phân bố bất đối xứng
Type C
Beam dài theo chiều ngang

15.3. Đèn panel văn phòng

Ưu tiên:

Batwing distribution
Beam rộng
Giảm chói UGR

15.4. Đèn downlight

Ưu tiên:

Beam Narrow hoặc Medium
Độ chói thấp

15.5. Đèn pha Floodlight

Ưu tiên:

Type C
Beam Narrow để chiếu xa
Beam Wide để chiếu khu vực rộng

FAQ – Câu hỏi thường gặp về File IES (7 câu)

1. File IES là gì?

File IES là tệp dữ liệu photometric theo chuẩn LM-63, mô tả phân bố cường độ ánh sáng của một bộ đèn theo từng góc đo.

2. File IES dùng để làm gì?

Dùng để mô phỏng chiếu sáng, tính độ rọi, độ đồng đều và phân bố ánh sáng trong phần mềm thiết kế.

3. File IES có phải là hình ảnh không?

Không. File IES là tệp văn bản ASCII, chứa dữ liệu quang học dạng số.

4. Có thể mở file IES bằng Notepad không?

Có. Nhưng để xem phân bố sáng cần dùng phần mềm IES Viewer hoặc DIALux.

5. Có thể chỉnh sửa file IES không?

Có, nhưng chỉ chỉnh phần header hoặc thông số hình học. Không chỉnh bảng candela.

6. File IES và file LDT khác nhau thế nào?

IES dùng chuẩn IESNA của Mỹ; LDT dùng chuẩn EULUMDAT của châu Âu.

7. Tôi có thể dùng file IES của hãng khác để mô phỏng không?

Không nên. Mỗi file IES chỉ đúng cho model đèn cụ thể.

KẾT LUẬN

File IES là thành phần quan trọng nhất trong thiết kế chiếu sáng kỹ thuật. Việc hiểu đúng cấu trúc, đọc đúng dữ liệu và sử dụng đúng file trong phần mềm sẽ giúp kỹ sư:

Mô phỏng ánh sáng chính xác
Tối ưu độ rọi và tính đồng đều
Giảm sai số giữa mô phỏng và thực tế
Chọn đúng model đèn phù hợp yêu cầu dự án

Trong mọi dự án chiếu sáng công nghiệp, văn phòng hoặc đường phố, file IES là cơ sở để đảm bảo chất lượng ánh sáng đạt tiêu chuẩn kỹ thuật quốc tế.

Nếu bạn cần file IES chuẩn – đúng thông số – phù hợp thiết kế chiếu sáng, đội ngũ kỹ thuật POTECH sẵn sàng cung cấp:

File IES theo model đèn LED
Tư vấn cấu hình
Mô phỏng DIALux theo yêu cầu
Hỗ trợ chọn beam angle và phân bố sáng tối ưu

Liên hệ POTECH để nhận tư vấn chi tiết cho từng dự án chiếu sáng công nghiệp và kiến trúc.

Khi đã có file IES chuẩn của đèn, bạn có thể mô phỏng chính xác trước khi lắp, hãy tham khảo dải đèn LED nhà xưởng của POTECH, ví dụ Đèn LED Nhà Xưởng UFO Serie H 200W chip Lumileds, kèm tư vấn thiết kế chiếu sáng và bảo hành 3-5 năm.
