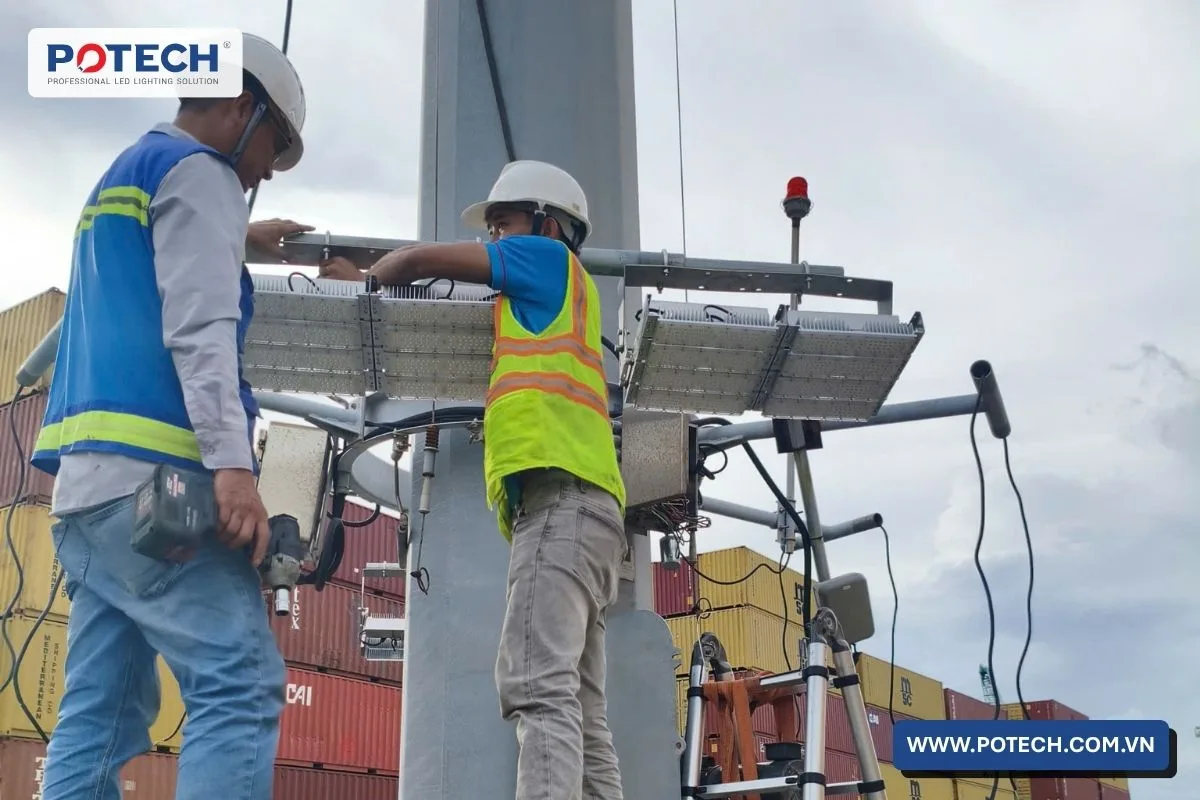

Cách lắp đặt đèn pha LED đúng cách: Góc chiếu, chiều cao và tiếp địa
Lắp đặt đèn pha LED là quá trình cố định đèn tại vị trí phù hợp, đấu nối điện và điều chỉnh góc chiếu để đạt hiệu quả chiếu sáng cao trong không gian ngoài trời. Bài viết hướng dẫn chi tiết 3 yếu tố quyết định: chiều cao lắp, góc nghiêng và tiếp địa an toàn – cập nhật tiêu chuẩn 2026.
Lắp đèn pha LED ở độ cao bao nhiêu mét là phù hợp?
Chiều cao lắp đặt phụ thuộc vào công suất đèn và diện tích cần chiếu sáng. Với đèn 50 – 100W, chiều cao khuyến nghị từ 3 – 5m. Đèn 200 – 400W phù hợp lắp ở 6 – 10m. Đèn công suất lớn 500 – 1000W cần cột từ 10 – 15m để tránh chói mắt và phân bổ ánh sáng đều.
Quy tắc quan trọng: khoảng cách từ chân cột đến điểm cần chiếu sáng xa nhất không vượt quá 2 lần chiều cao lắp đặt. Ví dụ, đèn lắp ở 8m thì phạm vi chiếu sáng hiệu quả tối đa 16m tính từ chân cột. Nếu vượt quá tỷ lệ này, ánh sáng tại rìa quá yếu và gây lãng phí.
Theo TCVN 7114 về chiếu sáng nơi làm việc, đèn pha LED lắp ngoài trời nên đặt ở độ cao tối thiểu 2,5m để giảm chói lóa cho người đi bộ và phương tiện giao thông.
Bảng chiều cao lắp đặt theo công suất và diện tích phủ sáng
Bảng dưới đây tổng hợp thông số khuyến nghị cho các ứng dụng phổ biến trong thực tế thi công năm 2026.
| Công suất đèn | Chiều cao lắp | Góc chiếu khuyến nghị | Diện tích phủ sáng | Ứng dụng |
|---|---|---|---|---|
| 50 – 100W | 3 – 5m | 90 – 120° | 50 – 150 m² | Sân nhà, bảng hiệu nhỏ |
| 150 – 200W | 5 – 8m | 60 – 90° | 150 – 400 m² | Bãi đỗ xe, sân kho |
| 300 – 400W | 8 – 12m | 30 – 60° | 400 – 800 m² | Sân bóng mini, nhà xưởng |
| 500 – 1000W | 12 – 15m | 15 – 40° | 800 – 2.000 m² | Sân vận động, cảng biển |
Lưu ý: diện tích phủ sáng thực tế phụ thuộc vào hiệu suất quang (lm/W) của chip LED, hệ số phản xạ mặt sân và quang học thứ cấp của đèn.

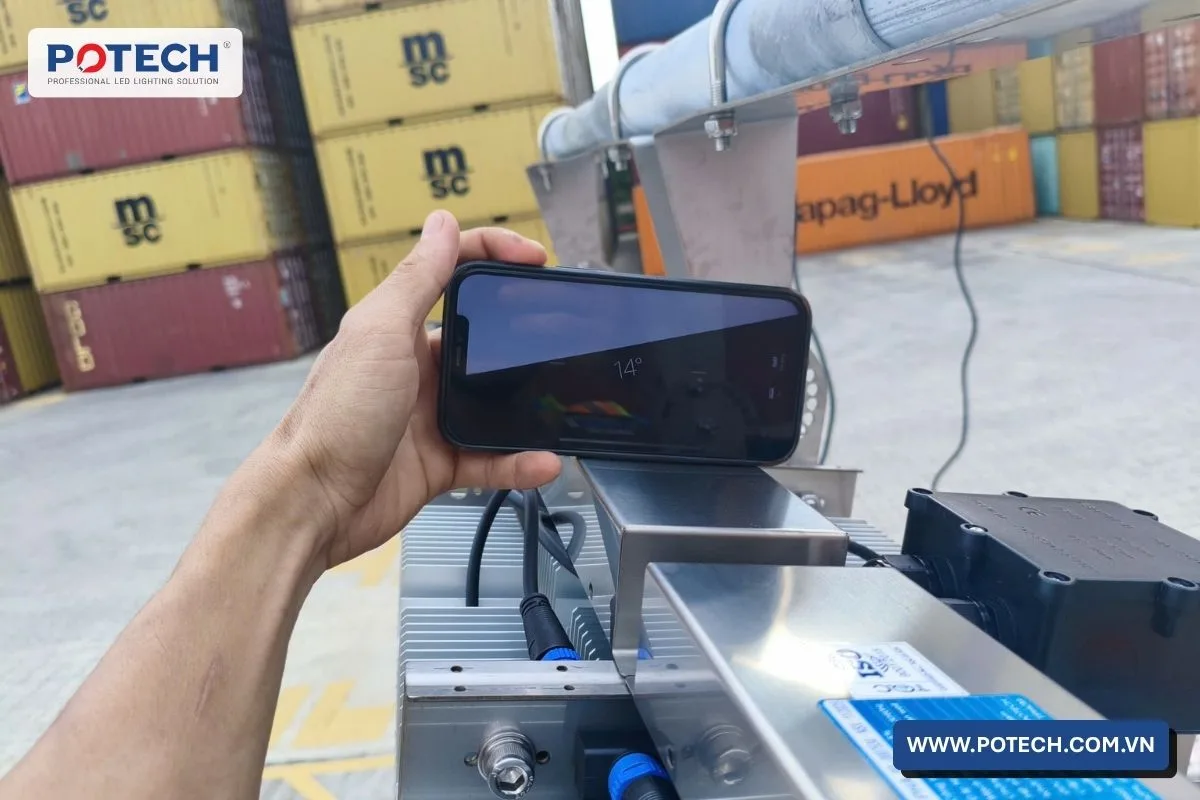

Góc chiếu sáng đèn pha LED điều chỉnh thế nào cho đúng?
Góc chiếu sáng là yếu tố quyết định vùng phủ sáng và độ đồng đều. Nguyên tắc chung: hướng tâm sáng vào 2/3 khoảng cách từ chân cột đến rìa xa của khu vực cần chiếu. Điều này đảm bảo ánh sáng phân bổ đều thay vì tập trung quá nhiều ở một điểm.
Thực hiện theo 3 bước:
- Nới lỏng bu-lông U trên khung gá đèn để xoay thân đèn tự do.
- Nghiêng đèn xuống 15 – 30° so với phương ngang – đây là dải góc nghiêng phổ biến cho chiếu sáng sân bãi. Lắp cao trên 10m thì nghiêng 15 – 20°, lắp thấp 3 – 5m thì nghiêng 25 – 45°.
- Siết chặt bu-lông với lực mô-men 15 – 20 Nm, kiểm tra lại sau 48 giờ vì nhiệt độ thay đổi có thể làm lỏng ốc.
Đối với đèn pha LED chiếu bảng hiệu, góc nghiêng cần dốc hơn (30 – 60°) vì khoảng cách chiếu ngắn và bề mặt bảng thường thẳng đứng.
Tiếp địa đèn pha LED có bắt buộc không?
Có, tiếp địa (nối đất bảo vệ – PE) là yêu cầu bắt buộc theo TCVN 9206:2012 và IEC 60364 khi lắp đèn pha LED ngoài trời. Dây tiếp địa đảm bảo dòng rò hoặc sự cố chạm vỏ sẽ được dẫn xuống đất thay vì truyền qua người tiếp xúc.
Quy trình tiếp địa đúng chuẩn:
- Dây PE: sử dụng dây đồng tiết diện tối thiểu 2,5 mm², nhận diện bằng màu vàng sọc xanh lá theo tiêu chuẩn IEC 60446.
- Điểm nối: kết nối dây PE từ vỏ kim loại đèn đến thanh tiếp địa chính của tòa nhà hoặc cọc tiếp địa riêng.
- Điện trở nối đất: đo bằng máy chuyên dụng, yêu cầu dưới 4 ohm đối với hệ thống chiếu sáng ngoài trời.
- Aptomat chống rò (RCCB): lắp thêm aptomat chống rò dòng 30 mA trên mạch cấp nguồn đèn ngoài trời để bảo vệ kép.
Nếu đèn pha LED có chỉ số chống nước IP66, vỏ đèn đã kín nước nhưng tiếp địa vẫn bắt buộc vì bảo vệ PE hoạt động độc lập với cấp IP.
Đấu nối dây đèn pha LED 2 dây và 3 dây khác nhau thế nào?
Đèn pha LED trên thị trường có 2 loại cấu hình dây: loại 2 dây (L + N) và loại 3 dây (L + N + PE). Sự khác biệt nằm ở dây tiếp địa PE – loại 3 dây an toàn hơn và đáp ứng tiêu chuẩn lắp đặt ngoài trời.
Sơ đồ đấu nối chuẩn cho đèn 3 dây:
- Dây nâu (L): dây pha – nối vào cực ra của aptomat.
- Dây xanh dương (N): dây trung tính – nối vào thanh N của tủ điện.
- Dây vàng sọc xanh lá (PE): dây tiếp địa – nối vào thanh PE hoặc cọc tiếp địa.
Tất cả mối nối phải sử dụng đầu cos ép hoặc domino chống nước IP68. Không nối xoắn trần khi lắp ngoài trời vì nước mưa sẽ gây oxy hóa đồng, tăng điện trở tiếp xúc và sinh nhiệt.
5 lỗi thường gặp khi lắp đèn pha LED ngoài trời
Kinh nghiệm thực tế từ các dự án chiếu sáng công nghiệp cho thấy 5 lỗi phổ biến sau đây làm giảm tuổi thọ đèn và gây mất an toàn điện:
- Lắp quá thấp: dưới 2,5m gây chói mắt trực tiếp, đặc biệt nguy hiểm tại đường giao thông. Tăng chiều cao hoặc chọn đèn có quang học chống chói (cut-off).
- Không tiếp địa: khi vỏ đèn kim loại bị rò điện, người chạm vào có thể bị giật. Đây là lỗi nguy hiểm và vi phạm TCVN 9206:2012.
- Góc nghiêng quá lớn: nghiêng trên 60° khiến ánh sáng chiếu gần chân cột, bỏ phí phạm vi xa. Nên giữ dưới 45° cho chiếu sáng sân bãi.
- Mối nối không chống nước: dùng băng keo thay domino IP68 khiến mối nối ngấm nước sau 3 – 6 tháng, gây chập cháy hoặc đèn pha LED bị nhấp nháy.
- Không kiểm tra sau lắp: bỏ qua bước đo điện trở cách điện và điện trở tiếp địa sau thi công, dẫn đến sự cố phát sinh sau vài tháng vận hành.
Dụng cụ và vật tư cần chuẩn bị trước khi lắp đặt
Chuẩn bị đầy đủ trước khi thi công giúp tiết kiệm thời gian và đảm bảo an toàn. Danh sách dưới đây áp dụng cho lắp đặt đèn pha LED từ 50W đến 400W trên tường hoặc cột.
- Khoan bê-tông và mũi khoan 10 – 12 mm (tùy tắc-kê)
- Tắc-kê nở thép M8 hoặc M10 (2 – 4 chiếc/đèn)
- Cờ-lê hoặc tuýp 13 – 17 mm để siết bu-lông gá đèn
- Kìm ép cos, đầu cos đồng mạ thiếc phù hợp tiết diện dây
- Domino chống nước IP68 hoặc hộp nối kín nước
- Máy đo điện trở cách điện (megger) và ampe kìm
- Dây cáp mềm 2×1,5 mm² hoặc 3×1,5 mm² (có PE), vỏ bọc PVC chống UV
Khi lựa chọn đèn pha LED, ưu tiên dòng sản phẩm có khung gá linh hoạt, cho phép điều chỉnh góc chiếu dễ dàng sau khi cố định trên tường hoặc cột.

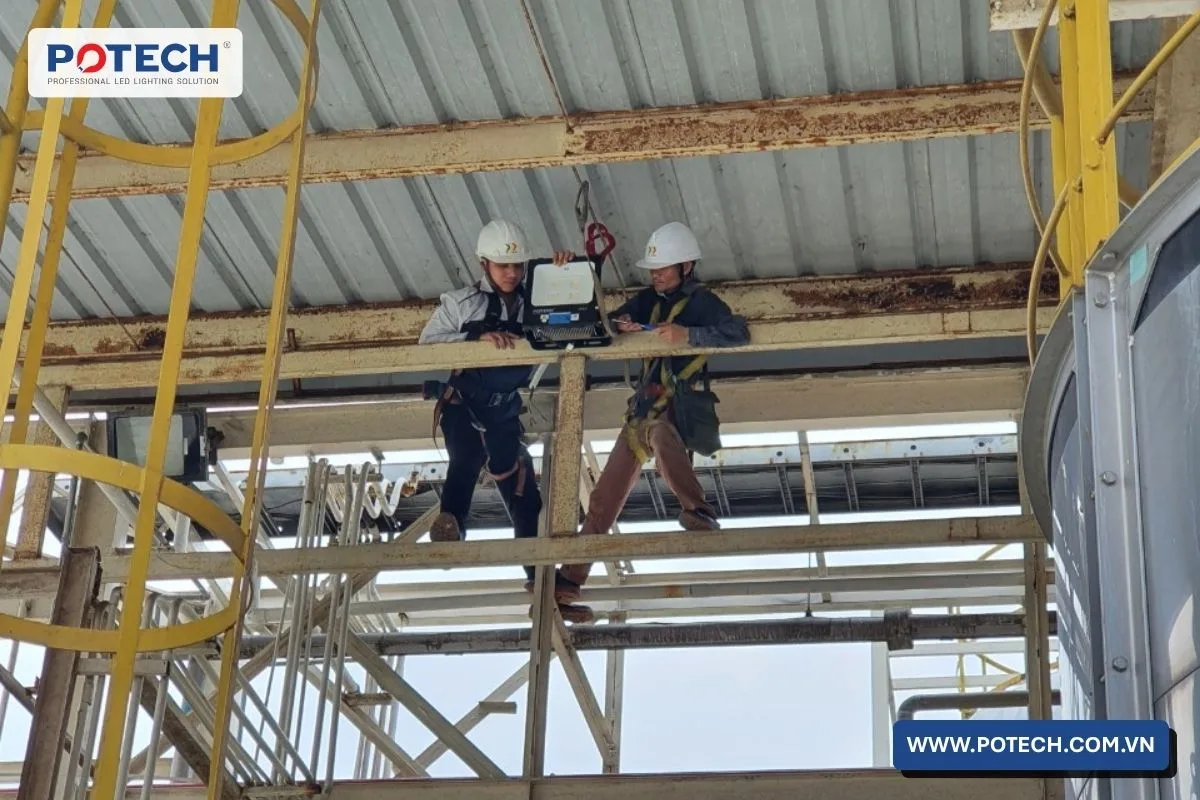

Quy trình lắp đặt đèn pha LED ngoài trời từng bước
Quy trình dưới đây áp dụng cho cả lắp tường và lắp cột, tuân thủ nguyên tắc an toàn điện theo IEC 60364.
- Ngắt nguồn điện tại aptomat tổng và treo biển cảnh báo “Đang thi công điện”.
- Xác định vị trí lắp: đánh dấu 2 – 4 lỗ khoan theo khoảng cách của khung gá đèn. Dùng thước thủy (nivo) để đảm bảo khung gá thẳng.
- Khoan và đóng tắc-kê: khoan sâu hơn chiều dài tắc-kê 5 – 10 mm, làm sạch bụi bê-tông trước khi đóng nở.
- Gắn khung gá: bắt bu-lông vào tắc-kê, siết đều lực. Chưa siết chặt hoàn toàn để còn điều chỉnh góc.
- Đấu nối dây: kết nối L, N, PE theo đúng sơ đồ. Dùng đầu cos ép và domino chống nước.
- Điều chỉnh góc chiếu: bật đèn tạm, quan sát vùng sáng trên mặt đất, nghiêng đèn đến khi tâm sáng rơi vào 2/3 khoảng cách mục tiêu.
- Siết chặt toàn bộ bu-lông với lực mô-men khuyến nghị (15 – 20 Nm).
- Đo kiểm tra: đo điện trở cách điện (>= 0,5 MΩ), điện trở tiếp địa (<= 4 Ω), dòng rò (<= 30 mA).
FAQ – Câu hỏi thường gặp
Đèn pha LED ngoài trời cần chỉ số IP bao nhiêu?
Tối thiểu IP65 cho khu vực có mái che, IP66 trở lên cho vị trí lộ thiên hoàn toàn. IP66 chịu được tia nước áp lực cao, phù hợp vùng mưa nhiều và khu vực rửa xe công nghiệp.
Lắp đèn pha LED trên mái tôn có an toàn không?
An toàn nếu sử dụng tắc-kê chuyên dụng cho tôn và gia cố bằng xà-gồ phía dưới. Mái tôn dẫn điện nên tiếp địa bắt buộc. Trọng lượng đèn không vượt quá 5 kg trên mỗi điểm treo khi lắp trực tiếp lên tôn mỏng.
Bao lâu nên kiểm tra lại hệ thống đèn pha LED ngoài trời?
Kiểm tra định kỳ mỗi 6 tháng: siết lại bu-lông, đo điện trở tiếp địa, kiểm tra mối nối và gioăng chống nước. Vệ sinh mặt kính đèn mỗi 3 tháng vì bụi bám giảm đến 20% quang thông sau 6 tháng vận hành.
